近年来有研究发现，将进水中VFA等外碳源转化为细胞体内存储的内碳源（Gly和PHAs等），反硝化除磷菌（DPAOs）和反硝化聚糖菌（DGAOs）利用内碳源进行反硝化，可实现高效脱氮除磷。高歆婕等建立了新型污泥双回流厌氧/好氧/缺氧（AOA）工艺，旨在富集培养以CandidatusCompetibacter为主的反硝化聚糖菌，开发与利用内碳源脱氮。古凌艳等和姚晓琰等分别通过中试论证了在相同进水水质和温度条件下，AOA工艺出水效果优于多段AO和A2/O工艺。
移动床生物膜反应器（MBBR）在生化池内投加悬浮填料，以增加生化池污泥量和抗冲击负荷能力，具有深度脱氮除磷效果。无锡芦村在线亚洲精品自拍,精品乱码一区二区三四区视频MBBR工艺的首次成功应用增强了行业对该工艺的信心。山西和北方某在线亚洲精品自拍,精品乱码一区二区三四区视频通过投加MBBR进行提标改造，出水水质能够稳定达到一级A标准。南方某大型水质净化厂采用MBBR耦合多段AO工艺实现了出水总氮低于8mg/L的效果。MBBR工艺的核心是高效附着硝化类细菌，利用悬浮载体强化硝化的优势实现对氨氮和TN的高效去除。MBBR工艺大多不额外增加池容，在改扩建领域具有明显优势。
目前，全国大部分城市都在进行提标扩容改造工程，原位扩容将缩短生化池停留时间，进而影响出水效果；而MBBR耦合A2/O等工艺难以满足5mg/L的出水总氮标准。为开发适用于高密度城区的高效水处理工艺，拟在深圳某水质净化厂原处理规模为100m³/d的AOA中试装置中投加MBBR填料，考察AOA耦合MBBR工艺对实际生活污水的处理效果，探究投加MBBR填料对AOA的促进作用。
1、材料与方法
1.1 中试流程

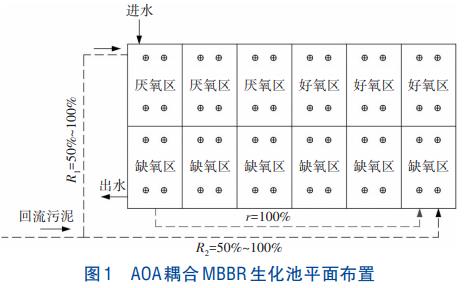

AOA工艺由厌氧区、缺氧区、好氧区和竖流沉淀池组成。好氧区通过底部曝气盘曝气，采用气体流量计控制气量，使DO为2~4mg/L；MLSS控制在4000~6000mg/L；沉淀池到厌氧区和缺氧区的污泥回流比（分别记作R1和R2）均控制在50%~100%。生化池有效体积为50.4m³，共分为12格，设计水力停留时间（HRT）为12h。MBBR填料规格为Ø25mm×10mm，密度>0.97g/m3，有效比表面积>850m2/m3。填料投加情况如图1所示，其中厌氧区和缺氧区填料填充比为10%，好氧区填料填充比为15%。
1.2 试验用水与接种污泥
试验用水为深圳某水质净化厂预处理出水，COD、NH4+-N、TN、TP浓度范围分别为106.25～635.14、16.11～42.02、20.03～52.61、1.19～7.50mg/L，相应的平均浓度为272.05、32.87、39.71、3.25mg/L。出水水质需满足该水质净化厂设计出水要求，即COD、NH4+-N、TP浓度执行深圳市《水质净化厂出水水质规范》（DB4403/T64—2020）B标准，分别为30、1.5、0.3mg/L；出水总氮执行A标准（8mg/L），且排放限值力争达到5mg/L。
接种污泥取自该水质净化厂的二沉池，MLSS约为6.8g/L。
1.3 工艺运行工况

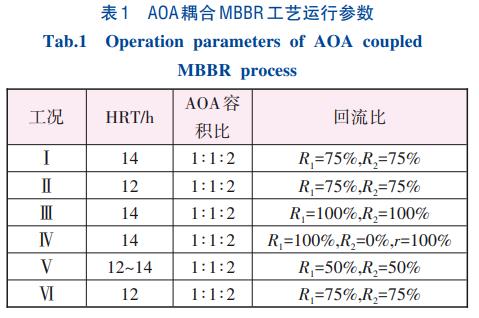

AOA耦合MBBR工艺在原AOA中试基础上开展研究，以投加填料为本工艺运行起点，共持续运行了294d。运行过程中工艺参数调整见表1。
1.4 检测项目与分析方法
COD：哈希CODmaxⅢ型分光光度法；NH4+-N：哈希NA8000型分光光度法；TN、TP：NPW160H型分光光度法；DO：荧光法；MLSS：采用散射法通过浊度换算测定；污泥和填料样品中全部细菌的DNA：基于IlluminaMiSeq平台进行测序，使用Pear软件对测序数据进行过滤、拼接。
1.5 相关指标计算
在厌氧阶段，污水中的有机物被聚糖菌和聚磷菌储存为胞内碳源，内碳源储存效率（CODintra）参考文献中公式计算得到。在单一反应器内，氨氮硝化与硝态氮还原同步进行，实现TN去除的现象被称为同步硝化反硝化（SND），其效率计算公式见文献。在缺氧条件下，微生物在外碳源匮乏的情况下可以利用内碳源进行反硝化，内源反硝化速率（EDNR）也被称为比反硝化速率，其计算公式见文献。
2、结果与分析
2.1 系统对污染物的去除效果
2.1.1 COD去除效果
系统进水COD浓度波动较大，但出水COD浓度较为稳定，平均浓度为17.65mg/L，平均去除率为93.15%。各工况的平均出水COD分别为14.53、12.69、16.24、19.83、17.63和21.12mg/L，平均去除率分别为94.96%、94.54%、92.47%、92.91%、94.77%和93.44%。其中，工况Ⅲ和Ⅳ的去除率略低于平均值。工况Ⅲ去除率低，初步判断是由于双回流比由75%增加到100%后出水出现了波动；工况Ⅳ的COD去除率低则主要是取消第二回流后，系统整体处理效果降低。整体而言，经过中试装置处理后出水COD浓度基本可以达到出水标准要求。
2.1.2 NH4+-N去除效果
系统进水NH4+-N浓度在16.11~42.02mg/L之间波动，平均浓度为32.87mg/L，出水NH4+-N平均浓度为0.28mg/L，平均去除率为98.89%。各工况下平均出水浓度分别为0.26、0.24、0.27、0.28、0.44和0.39mg/L，平均去除率分别为99.17%、99.01%、98.92%、98.85%、98.65%和98.57%。出水NH4+-N浓度主要是由好氧区的溶解氧和硝化反应决定。工况Ⅴ和Ⅵ的去除率略低于平均值，一方面是进入冬季后，提升了进水量（较投加前提升了约10%）；另一方面是硝化菌对气温敏感。此时，好氧末溶解氧的控制就显得尤为重要。降温期间，好氧末DO通常控制在2~3.5mg/L（投加填料前控制在2.5~4.5mg/L）。
2.1.3 TN去除效果

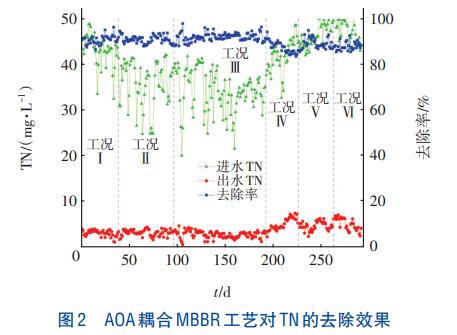

系统对TN的去除效果如图2所示。进水TN浓度范围为20.03~52.61mg/L，平均浓度为39.71mg/L，出水TN平均浓度为3.58mg/L，平均去除率为91.07%。各工况下平均出水浓度分别为2.98、3.19、2.66、5.20、4.69和4.96mg/L，平均去除率分别为92.95%、91.22%、92.26%、87.79%、89.98%和89.59%。其中工况Ⅰ~Ⅲ的去除率高于平均值，工况Ⅱ和Ⅲ基本处于南方雨季时期，进水浓度较平均值低。为验证雨季的高负荷处理能力，工况Ⅱ增加了进水量，停留时间由14h缩短为12h，各项出水指标依然较为优异，在此工况下出水TN最低为0.54mg/L，相应的去除率为97.94%。
工况Ⅳ~Ⅵ的去除率低于平均值。其中工况Ⅳ为单回流（二沉池污泥仅回流至厌氧区首端；为保持缺氧区污泥浓度，增加了缺氧区内回流），此时脱氮效率明显降低。分析原因主要有以下几方面：其一是缺氧区污泥浓度降低，污泥总氮负荷由0.0156g/（kgMLSS·d）增加到0.0178g/（kgMLSS·d）。其二可能与厌氧区的内碳源储存效率有关，当取消第二污泥回流时，降低了比内源反硝化速率，导致出水NO3--N浓度升高，进入厌氧区的NO3--N随之升高，部分进水COD用于反硝化，降低了内碳源储存效率。其三是二沉池底部高MLSS的微生物死亡裂解可以产生额外的碳源，取消第二回流后，影响了缺氧区的比内源反硝化速率。工况Ⅴ和工况Ⅵ处于南方冬季，当水温突降和水温回升后，出水水质均会有一段时间的波动，初步判断是微生物对温度的变化比较敏感；当水温低时，脱氮效率开始降低。此外，工况Ⅴ的污泥回流比由100%降低为50%，工况Ⅴ和Ⅵ的HRT由14h缩短为12h，这些都可能导致出水TN偏高。
2.1.4 TP去除效果

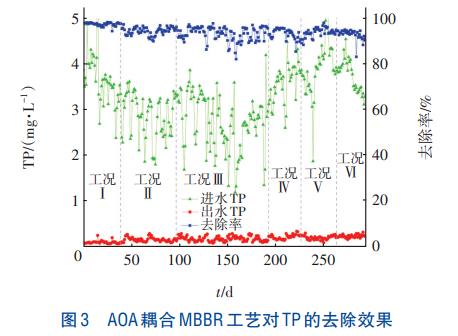

系统对TP的去除效果如图3所示。进水TP浓度范围为1.19~7.50mg/L，TP平均浓度为3.25mg/L，出水TP平均浓度为0.21mg/L，平均去除率为93.24%。各工况下平均出水TP浓度分别为0.11、0.16、0.18、0.26、0.23和0.27mg/L，平均去除率分别为96.97%、94.16%、92.85%、92.90%、94.13%和92.78%。工艺同步脱氮除磷效果明显，出水TP和TN变化趋势基本保持一致。耦合工艺本质上属于后置反硝化工艺，其缺氧环境长达6~7h，常规来说，传统聚磷菌会发生释磷反应导致出水TP升高。但试验中没有添加化学除磷药剂，在微生物作用下就满足了设计出水水质要求。雒海潮研究发现后置反硝化AOA工艺中存在反硝化除磷菌，这使得在缺氧条件下常规释磷过程能够与反硝化除磷菌的吸磷达成动态平衡。这或许是AOA工艺及耦合MBBR工艺除磷效果佳的重要原因之一。
2.2 系统去除污染物过程分析

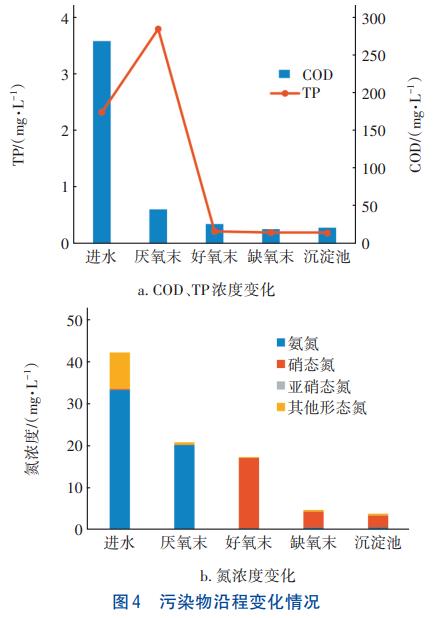

为进一步探究耦合工艺沿程污染物变化情况，在稳定条件下连续取样，检测各处理段COD、TP、氨氮、硝态氮、亚硝态氮和TN浓度，结果见图4。由图4（a）可知，COD在厌氧区得到大量去除，浓度由268mg/L降为45.58mg/L，大部分有机物被微生物合成胞内碳源；易降解的剩余有机物在好氧区得到进一步去除，后经缺氧区和沉淀池的生物反应和吸附等过程，实现了最终的出水达标，平均浓度为21.35mg/L。与此同时，在厌氧区发生了释磷反应，TP浓度由进水的2.32mg/L上升到3.79mg/L；在好氧区发生了过量吸磷现象，好氧末的出水TP浓度为0.22mg/L，基本满足排放要求；经过长达6~7h的缺氧后，系统没有发生释磷反应，出水TP基本维持在0.2mg/L左右，满足出水标准。
由图4（b）可知，城市生活污水中几乎没有硝态氮和亚硝态氮，且几乎每个反应区都可以去除总氮。厌氧区总氮浓度降低主要受回流污泥稀释的影响，此外，回流污泥携带的硝态氮还可利用进水中的有机物进行反硝化。好氧区主要进行的是同步硝化反硝化反应，SND效率平均约为37%。缺氧区微生物则利用聚糖菌储存的内碳源与好氧阶段产生的硝态氮进行内源反硝化反应，内源反硝化速率均值为0.73mg/（gVSS·h），出水TN约为3.5mg/L。
2.3 CODintra、SND效率和ENDR

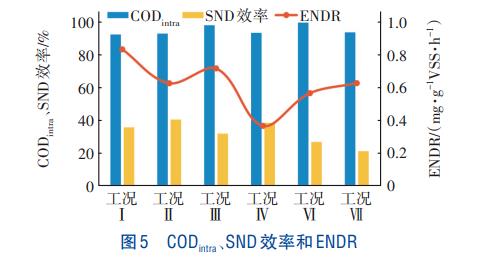

在中试过程中，对各工况在稳定条件下的水质进行检测，计算得到内碳源储存效率、同步硝化反硝化效率和内源反硝化速率如图5所示。内碳源储存效率均值为95.25%，为后续的内源反硝化提供了良好的条件。试验中总氮的去除以好氧区的同步硝化反硝化和缺氧区的内源反硝化为主。其中同步硝化反硝化效率均值为37%，其高值主要发生在气温高时（工况Ⅱ），此时溶解氧控制得比较低；也有文献表明，在低DO条件下，硝化作用与吸磷作用的竞争可在絮体污泥微环境中为反硝化细菌提供DO梯度来触发SND。内源反硝化速率均值为0.65mg/（gVSS·h），但工况Ⅳ取消了第二污泥回流后内源反硝化速率明显降低。可见，污泥双回流对于AOA耦合工艺高效脱氮有重要作用。
2.4 AOA耦合MBBR系统微生物分析

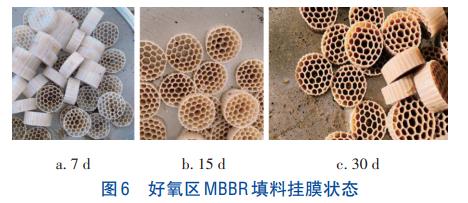

投加MBBR填料后，厌氧区、好氧区、缺氧区挂膜时间分别约为2个月、2周（见图6）和1个月。好氧区镜检结果显示，处理效果良好时絮体粒径为500~800μm，有压密性，呈深褐色，絮体之间的空隙中观察不到针尖状的小絮体。其中摩门虫属、磷壳虫属、轮虫属、腔轮虫属和水熊较为常见，而钟虫属、独缩虫属、盖纤虫属及等枝虫属数量较少，锤吸虫属较为罕见。
通过高通量测序技术对工况Ⅲ的活性污泥和各区段填料进行微生物多样性分析，结果如图7所示。其中G1、G2、G3分别代表厌氧区、好氧区和缺氧区的填料样本，N1、N2、N3分别代表厌氧区、好氧区和缺氧区的污泥样本。由图7（a）可以看出，变形菌门（Proteobacteria）是所有菌群中的优势菌门，对水中有机物有很好的去除效果。好氧池中填料上的拟杆菌门（Bacteroidetes）相对丰度增加，可能参与了部分反硝化或将硝酸盐异化还原为铵。放线菌门（Actinobacteria）和绿弯菌门（Chloroflexi）是活性污泥中的主要丝状菌门，有利于生物膜的形成，提高污水处理的效率。厚壁菌门（Firmicutes）在厌氧池填料中含量最多，这与厌氧池中有机物分解和氮、磷的转化去除有密切关系。
由图7（b）可知，在属水平上，用于内源反硝化的微生物有聚糖菌（GAO）Candidatus_Competibacter；脱氮反硝化菌（DNB）有Terrimonas、Pseudomonas、Azospira、Thauera等；系统还存在多种聚磷菌（PAO），如Candidatus_Accumulibacter和Dechloromonas，也检出了氨氧化菌（AOB）Nitrosomonas和亚硝酸盐氧化菌（NOB）Nitrospira。主要功能菌中G1、G2、G3的Nitrospira相对丰度分别为3.76%、6.98%和1.06%，N1、N2、N3的Nitrospira相对丰度分别为1.93%、2.07%和2.36%。G2的NOB相对丰度大于G1和G3，也大于N2，说明好氧区填料已经富集了促进硝化作用的功能菌。此外，填料和污泥样本中均检测出了厌氧氨氧化菌（AnAOB）Candidatus_Brocadia，G3的相对丰度更是达3.72%。

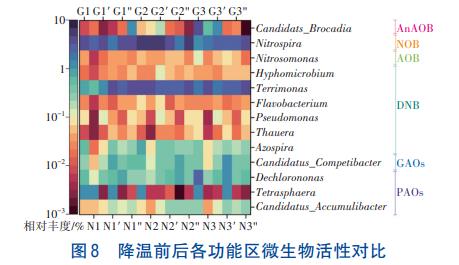

冬季降温前（G和N）、中（G'和N'）、后（G"和N"）的高通量测序结果如图8所示。降温时，厌氧区、好氧区和缺氧区填料和污泥中的优势菌种数量均降低，且温度降低对填料生物活性的影响大于污泥。但好氧区填料较其他区填料具有更好的抗温度冲击和恢复效果，受低温影响MBBR填料敏感度排序为缺氧段>厌氧段>好氧段。
2.5投加填料效果分析
本试验是在原处理规模为100m³/d的AOA中试基础上投加MBBR填料，验证其对AOA工艺的促进作用。在非冬季时，填料投加前后污水处理效果相差不大；但在冬季低温（工况Ⅴ和工况Ⅵ）增加10%进水量的条件下，投加填料后，系统对COD、氨氮、TN和总磷的去除效果优于投加前，出水浓度由20.19、0.42、4.67、0.28mg/L分别降至19.23、0.35、4.51、0.24mg/L。
耦合工艺在冬季较冷的不利时段有一定的正向作用，且对好氧段的促进作用明显。在微生物方面，投加填料后，增加了各功能区生物量并富集专性功能微生物，如硝化细菌（Nitrospira）；在出水水质方面，MBBR悬浮填料强化了AOA工艺的硝化作用，使得好氧区更多的氨氮转化为硝态氮，硝态氮则在缺氧区得以进一步去除，提升了氨氮和总氮去除率；在运行方面，冬季低温时好氧末溶解氧由2.5~4.5mg/L降低为2~3.5mg/L，减少了曝气能耗。综合运行效果和工程投资，推荐在AOA工艺的好氧区投加MBBR填料。
3、结论
①AOA耦合MBBR工艺在不投加外碳源的条件下实现了出水各项指标的稳定达标，其中TN平均去除率达到91.07%，出水浓度低于5mg/L。在冬季低温条件下，耦合工艺同时利用AOA工艺内源反硝化和MBBR工艺悬浮载体强化硝化的优势实现高效脱氮，取得了水量和水质提升的双重效益。
②系统内碳源储存效率高，有机物的高效利用为后续的内源反硝化提供了良好的条件。总氮的去除主要通过好氧区的同步硝化反硝化和缺氧区的内源反硝化实现。
③各区投加MBBR填料有助于提高生化系统微生物总量，并可以富集厌氧氨氧化菌（AnAOB）。高通量测序结果显示，主要功能菌群在厌氧区、好氧区和缺氧区填料的相对丰度基本都大于污泥。好氧区填料富集了促进硝化作用的亚硝酸盐氧化菌Nitrospira，其相对丰度为6.98%。降温时，各反应区填料生物活性影响大于系统污泥，温度敏感度依次为缺氧段>厌氧段>好氧段。
④综合中试情况和工程投资，推荐在AOA工艺的好氧区投加MBBR填料。（来源：深圳市利源水务设计咨询有限公司）
