公布日：2024.01.09
申请日：2022.06.30
分类号：C02F1/48(2006.01)I;C02F1/40(2006.01)I
摘要
本发明公开了一种成品油污染场地抽提含油污水快速处理装置及方法，所述处理装置，包括第一储水槽、储料槽、高速剪切机、磁选罐、第二储水槽和过滤器；其中，所述第一储水槽用于存放含油污水；储料槽用于存放磁性颗粒，所述第一储水槽和储料槽的出口均连接到高速剪切机的入口，所述高速剪切机的出口与磁选罐入口连接，所述磁选罐的出口与第二储水槽的入口连接，所述第二储水槽的出口与过滤器的入口连接。对成品油污染场地抽提含油污水进行处理，实现快速高效油水分离；磁性颗粒可以通过磁场进行回收并循环利用，不会造成二次污染。
权利要求书

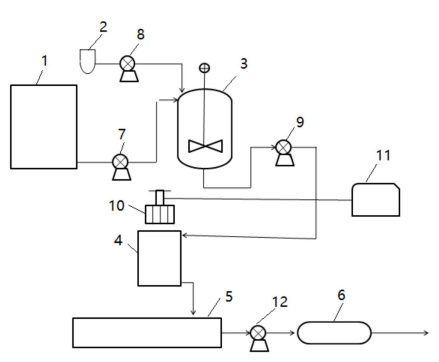

1.一种成品油污染场地抽提含油污水快速处理装置，其特征在于：包括第一储水槽(1)、储料槽(2)、高速剪切机(3)、磁选罐(4)、第二储水槽(5)和过滤器(6)；其中，所述第一储水槽(1)用于存放含油污水；储料槽(2)用于存放磁性颗粒，所述第一储水槽(1)和储料槽(2)的出口均连接到高速剪切机(3)的入口，所述高速剪切机(3)的出口与磁选罐(4)入口连接，所述磁选罐(4)的出口与第二储水槽(5)的入口连接，所述第二储水槽(5)的出口与过滤器(6)的入口连接。
2.根据权利要求1所述的一种成品油污染场地抽提含油污水快速处理装置，其特征在于：所述第一储水槽(1)与高速剪切机(3)之间设置进水泵(7)。
3.根据权利要求1所述的一种成品油污染场地抽提含油污水快速处理装置，其特征在于：所述储料槽(2)与高速剪切机(3)之间设置加料泵(8)。
4.根据权利要求1所述的一种成品油污染场地抽提含油污水快速处理装置，其特征在于：所述第二储水槽(5)与过滤器(6)之间设置排水泵(12)。
5.根据权利要求1所述的一种成品油污染场地抽提含油污水快速处理装置，其特征在于：所述高速剪切机(3)与磁选罐(4)之间设置出水泵(9)。
6.根据权利要求1所述的一种成品油污染场地抽提含油污水快速处理装置，其特征在于：所述磁选罐(4)包括罐体、磁棒(10)和卸料系统；其中，所述卸料系统包括液压站(11)和接料盘；所述液压站(11)的液压杆与磁棒(10)连接，用于实现磁棒(10)上下移动，工作时，磁棒(10)位于罐体内，卸料时，磁棒(10)位于罐体外，接料盘位于磁棒(10)的下方。
7.根据权利要求1所述的一种成品油污染场地抽提含油污水快速处理装置，其特征在于：所述磁性颗粒为磁性Janus颗粒。
8.一种成品油污染场地抽提含油污水快速处理方法，其特征在于，采用如权利要求1-7任意一项所述的处理装置，具体步骤如下：将存放在第一储水槽(1)的含油污水及存放在储料槽(2)的磁性颗粒分别通入高速剪切机(3)，高速剪切机(3)剪切乳化，形成两亲性颗粒稳定的水包油型乳液；经剪切乳化的油水混合体系进入磁选罐(4)，进行磁选吸附，磁选吸附后，收集含油磁性颗粒，处理后的水样依次进入第二储水槽(5)和过滤器(6)后，排出达标清水。
9.根据权利要求8所述的一种成品油污染场地抽提含油污水快速处理方法，其特征在于，所述含油污水和磁性颗粒高速剪切乳化处理时间为0.5-2min。
10.根据权利要求8所述的一种成品油污染场地抽提含油污水快速处理方法，其特征在于，所述磁选吸附时间为1-12min。
11.根据权利要求8所述的一种成品油污染场地抽提含油污水快速处理方法，其特征在于，所述含油污水与磁性颗粒的质量比为(100-200)：(0.1-0.5)。
发明内容
本发明的目的在于：针对成品油污染场地的抽提含油废水特点，提供一种基于磁性Janus纳米颗粒技术的成品油污染场地抽提含油污水快速处理装置及方法，利用磁性Janus颗粒对成品油污染场地抽提含油污水进行处理，实现快速高效油水分离，具有结构简单、占地小、投资少及除油率高等优点，磁性Janus颗粒可以回收利用。
为了实现上述目的，本发明提供如下技术方案：
本发明公开了一种成品油污染场地抽提含油污水快速处理装置，包括第一储水槽、储料槽、高速剪切机、磁选罐、第二储水槽和过滤器；
其中，所述第一储水槽用于存放含油污水；储料槽用于存放磁性颗粒，所述第一储水槽和储料槽的出口均连接到高速剪切机的入口，所述高速剪切机的出口与磁选罐入口连接，所述磁选罐的出口与第二储水槽的入口连接，所述第二储水槽的出口与过滤器的入口连接。
进一步地，所述第一储水槽与高速剪切机之间设置进水泵。
进一步地，所述储料槽与高速剪切机之间设置加料泵。
进一步地，所述第二储水槽与过滤器之间设置排水泵。
进一步地，所述高速剪切机与磁选罐之间设置出水泵。
进一步地，所述磁选罐包括罐体、磁棒和卸料系统；
其中，所述卸料系统包括液压站和接料盘；
所述液压站的液压杆与磁棒连接，用于实现磁棒上下移动，工作时，磁棒位于罐体内，卸料时，磁棒位于罐体外，接料盘位于磁棒的下方。
进一步地，所述磁性颗粒为磁性Janus颗粒。
本发明公开了一种成品油污染场地抽提含油污水快速处理方法，采用上述处理装置，具体步骤如下：
将存放在第一储水槽的含油污水及存放在储料槽的磁性颗粒分别通入高速剪切机，高速剪切机剪切乳化，形成两亲性颗粒稳定的水包油型乳液；
经剪切乳化的油水混合体系进入磁选罐，进行磁选吸附，磁选吸附后，收集含油磁性颗粒，处理后的水样依次进入第二储水槽和过滤器后，排出达标清水。
进一步地，所述含油污水和磁性颗粒高速剪切乳化处理时间为0.5-2min。
进一步地，所述磁选吸附时间为1-12min。
进一步地，所述含油污水与磁性颗粒的质量比为(100-200)：(0.1-0.5)。
本发明的有益效果在于：
1)对成品油污染场地抽提含油污水进行处理，实现快速高效油水分离；
2)与现有含油废水处理技术互补，直接针对现有处理手段难以去除的乳化油，实现成品油污染场地抽提含油污水的深度处理；
3)磁性颗粒可以通过磁场进行回收并循环利用，不会造成二次污染；
4)回收废油能够进行再利用，实现成品油污染场地含油污水资源化处理。（发明人：张坤峰;梁福鑫;宋权威;杜显元;陈宏坤;谢加才;杨术刚）
