公布日：2024.01.12
申请日：2023.12.08
分类号：C02F1/32(2023.01)I;B08B3/02(2006.01)I
摘要
本发明公开了一种光催化污水处理装置，包括污水处理箱、底座、封箱盖、污水进水管和固定环形架，所述污水处理箱的底部固定安装有底座，所述污水处理箱的顶部连接有封箱盖，所述污水处理箱的外侧连通用污水进水管，所述污水处理箱的内侧固定连接有与其内部直径相匹配的固定环形架，所述固定环形架的内部的一侧连接有连接横杆，所述连接横杆的内部开设有滑动槽，所述滑动槽的顶部连接有与其滑动连接的调节机构，通过伸缩杆的持续下压，圆柱凸轮外侧的螺纹槽口沿着滑槽动力块向下运行，将底部的光触媒泡沫铝网在污水中进行转动，可将水搅动使得水在其内部进行流动，并由水箱喷洒模块对光触媒泡沫铝网的两面皆可进行冲刷清理。
权利要求书

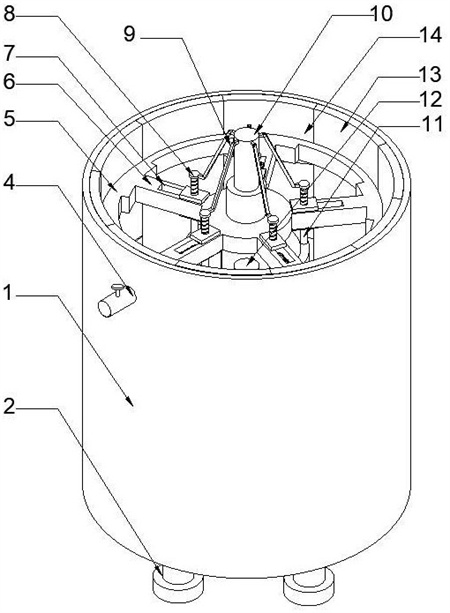

1.一种光催化污水处理装置，包括污水处理箱（1）、底座（2）、封箱盖（3）、污水进水管（4）和固定环形架（5），其特征在于：所述污水处理箱（1）的底部固定安装有底座（2），所述污水处理箱（1）的顶部连接有封箱盖（3），所述污水处理箱（1）的外侧连通有污水进水管（4），所述污水处理箱（1）的内侧固定连接有与其内部直径相匹配的固定环形架（5）；所述固定环形架（5）的内部的一侧连接有连接横杆（6），所述连接横杆（6）的内部开设有滑动槽（7），所述滑动槽（7）顶部连接有与其滑动连接的调节机构（8），所述调节机构（8）的底部螺纹连接有光触媒安装机构（11），所述调节机构（8）的一侧固定连接有连杆机构（9），所述连杆机构（9）顶部的一侧连接有伸缩杆（10），所述污水处理箱（1）底部的中心位置处设有紫外线灯管（12）；所述调节机构（8）包括滑动块（801）、第一通孔（802）、滑槽动力块（803）、圆柱凸轮杆（804）、限位块（805）、第二通孔（806）、弹簧（807）推动块（808）和固定机构（809），所述滑动块（801）的顶部开设有第一通孔（802），所述第一通孔（802）的内侧连接有滑槽动力块（803），所述第一通孔（802）的内部设有与其相匹配的圆柱凸轮杆（804），所述圆柱凸轮杆（804）的顶部与底部皆连接有限位块（805），所述滑动块（801）的一侧开设有第二通孔（806），所述第二通孔（806）的一侧连接有弹簧（807），所述弹簧（807）的一侧固定连接有推动块（808），所述推动块（808）一侧滑动连接有固定机构（809）；所述固定机构（809）包括第三通孔（810）、限位杆（811）、触碰式感应器（812）、感应接收器（813）、推动气杆（814）、连动杆（815）、限位勾（816）和转动杆（817），所述第三通孔（810）的内腔中固定安装有限位杆（811），所述限位杆（811）的一侧安装有触碰式感应器（812），所述第三通孔（810）的底部固定安装有感应接收器（813），所述感应接收器（813）的两侧连接有推动气杆（814），所述推动气杆（814）的顶部固定连接有连动杆（815），所述连动杆（815）的顶部连接有限位勾（816），所述连动杆（815）的中间处安装有转动杆（817）；所述污水处理箱（1）的内侧壁上设有多组水箱喷洒模块（14），所述水箱喷洒模块（14）的两侧皆连接有紫外线灯光照明模块（13），所述水箱喷洒模块（14）与紫外线灯光照明模块（13）连接环绕整个污水处理箱（1）的内侧壁上形成封闭，所述连接横杆（6）的数量为多个，且在固定环形架（5）的内侧呈等分状态，所述水箱喷洒模块（14）的数量与连接横杆（6）的数量一致并处在同一方位；所述污水处理箱（1）分为清洗模式与固定模式，所述污水进水管（4）的顶部设有进水控制阀，所述污水进水管（4）对称面处于污水处理箱（1）的另一侧的底部设有出水管，且其顶部设有出水控制阀，所述水箱喷洒模块（14）的一侧连通有多组喷射口，所述水箱喷洒模块（14）的内部设有可供于喷射口喷射的高压设备，所述紫外线灯光照明模块（13）的内部设有紫外线灯，所述紫外线灯光照明模块（13）的外侧为透明紫外线灯罩。
2.根据权利要求1所述的一种光催化污水处理装置，其特征在于：所述圆柱凸轮杆（804）的外壁上开设有螺纹槽口，所述滑槽动力块（803）的尺寸大小与螺纹槽口的尺寸大小相适配。
3.根据权利要求1所述的一种光催化污水处理装置，其特征在于：所述推动块（808）处于第三通孔（810）的内腔，并在其内部滑动，所述第三通孔（810）的两侧开设有与推动块（808）相匹配的限位移动槽，所述触碰式感应器（812）的一侧与推动块（808）的一侧相接触，所述触碰式感应器（812）感应连接于处于底部的感应接收器（813）。
4.根据权利要求1所述的一种光催化污水处理装置，其特征在于：所述连杆机构（9）包括传动块（901）、传动杆（902）和受力块（903），所述传动块（901）的一侧铰接有传动杆（902），所述传动杆（902）的底部铰接有受力块（903），所述传动块（901）的数量呈等分为多组。
5.根据权利要求1所述的一种光催化污水处理装置，其特征在于：所述光触媒安装机构（11）包括安装杆（111）、限位底板（112）、安装卡块（113）、光触媒泡沫铝网（114）、封边铝条（115）和第四通孔（116），所述安装杆（111）的底部固定连接有限位底板（112），所述安装杆（111）底部的两侧皆连接有安装卡块（113），所述安装卡块（113）与底部的限位底板（112）固定连接，所述限位底板（112）的顶部设有封边铝条（115），所述封边铝条（115）的侧边安装有光触媒泡沫铝网（114），所述封边铝条（115）的顶部开设有第四通孔（116）。
6.根据权利要求5所述的一种光催化污水处理装置，其特征在于：所述封边铝条（115）的内底部开设有与安装卡块（113）相匹配的安装槽，所述安装杆（111）的外径尺寸大小与第四通孔（116）的内径的尺寸大小相配。
发明内容
针对现有技术的不足，本发明的目的在于提供一种光催化污水处理装置，可以达到对光触媒泡沫铝网清洗并对内部污水进行一定搅动流通的目的。
本为实现上述目的，本发明提供如下技术方案，一种光催化污水处理装置所采用的技术方案是:包括污水处理箱、底座、封箱盖、污水进水管和固定环形架，所述污水处理箱的底部固定安装有底座，所述污水处理箱的顶部连接有封箱盖，所述污水处理箱的外侧连通用污水进水管，所述污水处理箱的内侧固定连接有与其内部直径相匹配的固定环形架；
所述固定环形架的内部的一侧连接有连接横杆，所述连接横杆的内部开设有滑动槽，所述滑动槽顶部连接有与其滑动连接的调节机构，所述调节机构的底部螺纹连接有光触媒安装机构，所述调节机构的一侧固定连接有连杆机构，所述连杆机构顶部的一侧连接有伸缩杆，所述污水处理箱底部的中心位置处设有紫外线灯管。
作为优选方案，所述污水处理箱的内侧壁上设有多组水箱喷洒模块，所述水箱喷洒模块的两侧皆连接有紫外线灯光照明模块，所述水箱喷洒模块与紫外线灯光照明模块连接环绕整个污水处理箱的内侧壁上形成封闭，所述连接横杆的数量为多个，且在固定环形架的内侧呈等分状态，所述水箱喷洒模块的数量与连接横杆的数量一致并处在同一方位。
作为优选方案，所述污水处理箱分为清洗模式与固定模式，所述污水进水管的顶部设有进水控制阀，所述污水进水管对称面处于污水处理箱的另一侧的底部设有出水管，且其顶部设有出水控制阀，所述水箱喷洒模块的一侧连通有多组喷射口，所述水箱喷洒模块的内部设有可供于喷射口喷射的高压设备，所述紫外线灯光照明模块的内部设有紫外线灯，所述紫外线灯光照明模块的外侧为透明紫外线灯罩。
作为优选方案，所述调节机构包括滑动块、第一通孔、滑槽动力块、圆柱凸轮杆、限位块、第二通孔、弹簧推动块和固定机构，所述滑动块的顶部开设有第一通孔，所述第一通孔的内侧连接有滑槽动力块，所述第一通孔的内部设有与其相匹配的圆柱凸轮杆，所述圆柱凸轮杆的顶部与底部皆连接有限位块，所述滑动块的一侧开设有第二通孔，所述第二通孔的一侧连接有弹簧，所述弹簧的一侧固定连接有推动块，所述推动块一侧滑动连接有固定机构。
作为优选方案，所述固定机构包括第三通孔、限位杆、触碰式感应器、感应接收器、推动气杆、连动杆、限位勾和转动杆，所述第三通孔的内腔中固定安装有限位杆，所述限位杆的一侧安装有触碰式感应器，所述第三通孔的底部固定安装有感应接收器，所述感应接收器的两侧连接有推动气杆，所述推动气杆的顶部固定连接有连动杆，所述连动杆的顶部连接有限位勾，所述连动杆的中间处安装有转动杆。
作为优选方案，所述圆柱凸轮杆的外壁上开设有螺纹槽口，所述滑槽动力块的尺寸大小与螺纹槽口的尺寸大小相适配。
作为优选方案，所述推动块处于第三通孔的内腔，并在其内部滑动，所述第三通孔的两侧开设有与推动块相匹配的限位移动槽，所述触碰式感应器的一侧与推动块的一侧相接触，所述触碰式感应器感应连接于处于底部的感应接收器。
作为优选方案，所述连杆机构包括传动块、传动杆和受力块，所述传动块的一侧铰接有传动杆，所述传动杆的底部铰接有受力块，所述传动块的数量呈等分为多组。
所述光触媒安装机构包括安装杆、限位底板、安装卡块、光触媒泡沫铝网、封边铝条和第四通孔，所述安装杆的底部固定连接有限位底板，所述安装杆底部的两侧皆连接有安装卡块，所述安装卡块与底部的限位底板固定连接，所述限位底板的顶部设有封边铝条，所述封边铝条的侧边安装有光触媒泡沫铝网，所述封边铝条的顶部开设有第四通孔。
所述封边铝条的内底部开设有与安装卡块相匹配的安装槽，所述安装杆的外径尺寸大小与第四通孔的内径的尺寸大小相配。
与现有技术相比，本发明提供了一种光催化污水处理装置，具备以下有益效果
通过设在污水处理箱内部的光触媒泡沫铝网，利用污水处理箱内壁侧均匀分布的紫外线灯光照明模块对光触媒泡沫铝网的一侧进行照明，再利用设在污水处理箱内部中心位置处的紫外线灯管对另一侧的光触媒泡沫铝网进行照明，从而对光触媒泡沫铝网两面皆可进行对污水的处理，从而提高污水与光触媒泡沫铝网的接触面，提高污水处理效率。
该设备设有清洗模式与固定模式，在启动清洗模式时，处于固定环形架中心位置处的伸缩杆向下推动，从而带动底部连接的光触媒泡沫铝网向着污水处理箱内侧壁靠近，通过与其相对应的水箱喷洒模块，从而对光触媒泡沫铝网进行清理，解决附着于其上的污染物，提高了光触媒的接触有效性。
3、在滑动块到达于滑动槽的顶点处时，通过伸缩杆的持续下压，圆柱凸轮外侧的螺纹槽口沿着滑槽动力块向下运行，将底部的光触媒泡沫铝网在污水中进行搅拌，使得水在其内部进行流动，并由水箱喷洒模块对光触媒泡沫铝网的两面皆可进行冲刷清理，其次在滑动块到达于滑动槽的顶点处时，处于一侧的限位勾顶出，将滑动块进行固定，从而使得伸缩杆不断上提下压，滑动块固定不动，底部的光触媒泡沫铝网不停的进行转动，进一步的提高污水的搅拌效率已经对光触媒泡沫铝网的清理效果。
（发明人：崔志伟;王玮;鲁超;武煜坤;仪明臣;王昌伟;王述伟）
