公布日：2024.01.12
申请日：2023.11.21
分类号：C02F1/52(2023.01)I;C02F1/02(2023.01)I;B01D53/78(2006.01)I;B01D53/62(2006.01)I;B01D53/34(2006.01)I
摘要
本发明涉及碳减排国产精品久久99领域，具体涉及碳减排污水处理系统，包括两个对称分布的匚形支架，两个所述匚形支架顶面的两端均固定有污水罐，所述污水罐包括筒体，所述筒体的底端连通固定有与匚形支架固定连接的沉淀池，所述筒体的顶端固定有顶板，所述顶板中部转动连接有延伸到筒体内部的轴杆，所述轴杆顶部滑动套接有圆形浮板一和圆形浮板二。本发明中，通过设置两个污水罐，可以向每个污水罐里面注入一半的污水，在污水从连通管输送到污水罐的过程中，借助污水的冲击力时软管间歇向污水里面定量投放水处理药剂，同时搅拌桨借助在污水内部的浮力在污水里面分散开充分搅拌污水与药剂的混合液。
权利要求书

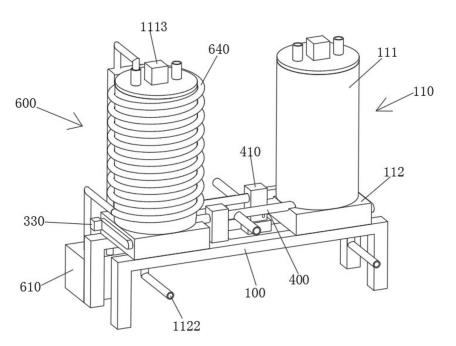

1.碳减排污水处理系统，包括两个对称分布的匚形支架（100），其特征在于，两个所述匚形支架（100）顶面的两端均固定有污水罐（110），所述污水罐（110）包括筒体（111），所述筒体（111）的底端连通固定有与匚形支架（100）固定连接的沉淀池（112），所述筒体（111）的顶端固定有顶板，所述顶板中部转动连接有延伸到筒体（111）内部的轴杆（200），所述轴杆（200）顶部滑动套接有圆形浮板一（210）和圆形浮板二（220），所述轴杆（200）的底部滑动套接有多个搅拌桨（230），所述沉淀池（112）的内部设置有沉淀截留机构（300），两个所述污水罐（110）之间连通固定有两个连通管（400），所述连通管（400）的内部设置有投药机构（500），所述投药机构（500）包括与连通管（400）固定连接的L形管（510）和连接轴（520）,所述连接轴（520）的外侧固定有套环（530），所述套环（530）的外侧呈环形等角度固定有多个扇叶（540），所述扇叶（540）与L形管（510）间歇挤压贴靠，其中，一个所述污水罐（110）的外侧设置有碳减排机构（600），所述碳减排机构（600）包括水箱（610），所述水箱（610）的顶部连通固定有回水管（620）和出水管（630），所述回水管（620）与出水管（630）之间连通固定有可拆卸套接在筒体（111）外侧的螺旋管（640），所述出水管（630）与筒体（111）之间连通固定有输气管（631）。
2.根据权利要求1所述的碳减排污水处理系统,其特征在于，所述沉淀截留机构（300）包括多个均与沉淀池（112）转动连接的转动轴，所述转动轴的外侧套接固定有挡板（310），所述沉淀池（112）的外侧固定固定有用于驱动多个转动轴转动的机箱（320），所述机箱（320）的外侧固定有电机二（330）。
3.根据权利要求2所述的碳减排污水处理系统,其特征在于，相邻两个转动轴之间的距离相同，所述挡板（310）的外侧套接固定有橡胶套，所述转动轴延伸到机箱（320）内部的一端均套接固定有双槽带轮，相邻两个所述双槽带轮之间传动连接有皮带，所述电机二（330）的输出端与对应位置转动轴的一端固定连接。
4.根据权利要求1所述的碳减排污水处理系统,其特征在于，所述水箱（610）与对应位置匚形支架（100）固定连接，所述水箱（610）的内部固定有水泵一，所述水泵一的出水端与出水管（630）连通固定。
5.根据权利要求1所述的碳减排污水处理系统,其特征在于，所述扇叶（540）背离套环（530）的一端固定有椭圆形的橡胶球（541），所述L形管（510）的一端连通固定有软管（511），所述橡胶球（541）与软管（511）间歇挤压贴靠，所述连通管（400）的外侧连通固定有水泵二（410），所述连通管（400）的外侧连通固定有输水管（420）。
6.根据权利要求1所述的碳减排污水处理系统,其特征在于，所述轴杆（200）底部的外侧呈环形等角度开设有多个滑槽（240），且沿着逆时针方向多个滑槽（240）的长度逐渐延长，所述搅拌桨（230）包括活动环，所述活动环的外侧均匀固定有多个桨叶，所述活动环的内侧固定有与对应位置滑槽（240）滑动卡接的滑块。
7.根据权利要求1所述的碳减排污水处理系统,其特征在于，所述筒体（111）的内底部固定有与轴杆（200）转动连接的支撑横梁（250），所述沉淀池（112）的底面可拆卸固定有封板（1121），所述沉淀池（112）的内部连通固定有排水管（1122）。
8.根据权利要求1所述的碳减排污水处理系统,其特征在于，所述顶板的顶面固定有用于驱动轴杆（200）转动的电机一（1113），所述顶板的顶面插接固定有排气管（1111）和进气管（1112），所述排气管（1111）和进气管（1112）的内部均串联安装有电磁阀。
9.根据权利要求1所述的碳减排污水处理系统,其特征在于，所述圆形浮板一（210）与圆形浮板二（220）的顶面均贯通开设有多个通孔，且圆形浮板一（210）上的通孔与圆形浮板二（220）上的通孔错位，所述圆形浮板一（210）的两端与筒体（111）的内侧滑动连接，所述搅拌桨（230）由密度小于水密度的材料制成。
发明内容
为了克服上述的技术问题，本发明的目的在于提供碳减排污水处理系统，通过设置两个污水罐，可以向每个污水罐里面注入一半的污水，在污水从连通管输送到污水罐的过程中，借助污水的冲击力时软管间歇向污水里面定量投放水处理药剂，同时搅拌桨借助在污水内部的浮力在污水里面分散开充分搅拌污水与药剂的混合液，通过将污水集中箱一个污水罐输送，污水带着圆形浮板二上移使圆形浮板一同步上移，进而使污水罐内顶部的二氧化碳气体通过排气管输送到内部循环流动有氢氧化钠溶液的螺旋管里面，实现将二氧化碳气体反应减少，达到减排的效果。
本发明的目的可以通过以下技术方案实现：碳减排污水处理系统，包括两个对称分布的匚形支架，两个所述匚形支架顶面的两端均固定有污水罐，所述污水罐包括筒体，所述筒体的底端连通固定有与匚形支架固定连接的沉淀池，所述筒体的顶端固定有顶板，所述顶板中部转动连接有延伸到筒体内部的轴杆，所述轴杆顶部滑动套接有圆形浮板一和圆形浮板二，所述轴杆的底部滑动套接有多个搅拌桨，所述沉淀池的内部设置有沉淀截留机构，两个所述污水罐之间连通固定有两个连通管，所述连通管的内部设置有投药机构，所述投药机构包括与连通管固定连接的L形管和连接轴,所述连接轴的外侧固定有套环，所述套环的外侧呈环形等角度固定有多个扇叶，所述扇叶与L形管间歇挤压贴靠，其中，一个所述污水罐的外侧设置有碳减排机构，所述碳减排机构包括水箱，所述水箱的顶部连通固定有回水管和出水管，所述回水管与出水管之间连通固定有可拆卸套接在筒体外侧的螺旋管，所述出水管与筒体之间连通固定有输气管。
进一步在于：所述沉淀截留机构包括多个均与沉淀池转动连接的转动轴，所述转动轴的外侧套接固定有挡板，所述沉淀池的外侧固定固定有用于驱动多个转动轴转动的机箱，所述机箱的外侧固定有电机二。
进一步在于：相邻两个转动轴之间的距离相同，所述挡板的外侧套接固定有橡胶套，所述转动轴延伸到机箱内部的一端均套接固定有双槽带轮，相邻两个所述双槽带轮之间传动连接有皮带，所述电机二的输出端与对应位置转动轴的一端固定连接。
进一步在于：所述水箱与对应位置匚形支架固定连接，所述水箱的内部固定有水泵一，所述水泵一的出水端与出水管连通固定。
进一步在于：所述扇叶背离套环的一端固定有椭圆形的橡胶球，所述L形管的一端连通固定有软管，所述橡胶球与软管间歇挤压贴靠，所述连通管的外侧连通固定有水泵二，所述连通管的外侧连通固定有输水管。
进一步在于：所述轴杆底部的外侧呈环形等角度开设有多个滑槽，且沿着逆时针方向多个滑槽的长度逐渐延长，所述搅拌桨包括活动环，所述活动环的外侧均匀固定有多个桨叶，所述活动环的内侧固定有与对应位置滑槽滑动卡接的滑块。
进一步在于：所述筒体的内底部固定有与轴杆转动连接的支撑横梁，所述沉淀池的底面可拆卸固定有封板，所述沉淀池的内部连通固定有排水管。
进一步在于：所述顶板的顶面固定有用于驱动轴杆转动的电机，所述顶板的顶面插接固定有排气管和进气管，所述排气管和进气管的内部均串联安装有电磁阀。
进一步在于：所述圆形浮板一与圆形浮板二的顶面均贯通开设有多个通孔，且圆形浮板一上的通孔与圆形浮板二上的通孔错位，所述圆形浮板一的两端与筒体的内侧滑动连接，所述搅拌桨由密度小于水密度的材料制成。
本发明的有益效果：1、通过输水管向连通管里面输送污水，将外界泵送药剂的管道与L形管的底端连通，实现在连通管输送污水的同时L形管上的软管向污水里面输送药剂，省去人工将药剂直接投放到污水里面，便于污水在输送时即可与药剂混合，通过利用污水冲击扇叶的动力使扇叶转动，扇叶端部的橡胶球转动到软管位置后会将软管压扁，阻碍软管继续释放药剂，实现向连通管内部的污水间断定量投放药剂，有利于提高污水处理过程中药剂投放的效率，根据需要可以在连通管上安装不同数量的投药机构，便于同时向污水里面投放不同类型的药剂，扩大本申请的使用范围；2、通过连通管将添加有药剂的污水输送到污水罐内部，电机一带着轴杆转动，轴杆带着多个搅拌桨转动搅拌污水，再次促进药剂与污水充分混合，通过在轴杆的外侧开设有多个滑槽，且沿着逆时针的走向滑槽的长度逐渐增加（参照说明书图5），污水里面搅拌桨在浮力作用下能够沿着滑槽上浮，且因为滑槽的长度不同，导致每个搅拌桨上浮的高度不同，实现在污水淹没长度最长滑槽后，所有的搅拌桨能够等间距展开搅拌污水，提高污水搅拌的效率，并且，当污水量较少没有淹没所有的滑槽时，此时轴杆最上方的搅拌桨会在污水液面搅拌污水，轴杆最底端的搅拌桨始终在筒体底部搅拌污水，该两个搅拌桨之间的搅拌桨分散在污水内部搅拌污水，实现根据污水的量自动调节多个搅拌桨的位置进行搅拌污水；3、通过电机二带着其输出端的转动轴转动，在皮带和双槽带轮的传动作用下使多个转动轴同步转动进而使转动轴外侧的挡板转动展开（参照说明书图6），此时便于将污水罐内部污水反应产生的沉淀掉落到沉淀池里面收集起来，当需要清理沉淀物时，可以将一个污水罐内部的污水通过连通管泵送到另一个污水罐里面，然后通过排水管放掉沉淀池里面的部分污水，接着打开沉淀池底面的封板，便于将沉淀池内部积攒的沉淀物清理干净，且，在将一个污水罐里面的污水输送到另一个污水罐过程中（两个污水罐初始注入一般容量的污水），污水会通过对应位置的连通管，此时根据需要可以再次通过连通管内部的投药机构投放药剂；4、通过在轴杆的外侧滑动套接有圆形浮板一和圆形浮板二，圆形浮板二始终漂浮在污水液面，当圆形浮板二与圆形浮板一之间存在间隙时，污水中产生的二氧化碳会从圆形浮板一和圆形浮板二上的通孔积攒到污水罐的内顶部空间，污水罐内顶部的空间起到临时存放二氧化碳的作用，在将一个污水罐内部的污水通过水泵二经过连通固定泵送到另一个污水罐的过程中，另一个污水罐内部的污水量会逐渐增加，此时圆形浮板二上移与圆形浮板一贴靠，然后圆形浮板一和圆形浮板二随着液面一起上升，此时圆形浮板一和圆形浮板二上通孔因为使错位布置会在二者贴靠后将通孔封堵起来，污水推动圆形浮板一和圆形浮板二上移将二氧化碳从排气管推送到螺旋管里面，此时水箱里面的氢氧化钠溶液与螺旋管里面的二氧化碳气体接触反应，实现减少二氧化碳的排放量，同时，氢氧化钠与二氧化碳的反应为放热反应，可以采用螺旋管套接在污水罐的外侧，从螺旋管上传递出来的热量可以为污水罐提供反应需要的高温环境根据需要可以在两个污水罐外侧均套接安装碳减排机构，当不需要给污水罐提供热量时，可以直接通过螺旋管将二氧化碳输送到水箱的氢氧化钠溶液里面。
（发明人：王润）
