公布日：2024.01.12
申请日：2023.10.25
分类号：C02F1/00(2023.01)I;C02F1/40(2023.01)I;B08B1/30(2024.01)I
摘要
本发明公开了火电厂国产精品久久99领域的一种火电厂污水处理装置，一种火电厂污水处理装置，包括污水处理箱，所述污水处理箱的内部设置有两个关于其对称的除污板，每个所述除污板的两端固定连接有转动轴，所述转动轴靠近靠近除污板的一端转动连接有滑动块，所述处理箱的两侧开设有用于滑动块上下滑动的滑槽；所述转动轴的中部固定连接有第一齿轮；所述第一齿轮侧边设置有用于驱动其转动九十度的第一齿条，所述第一齿条固定连接在处理箱的侧边，所述除污板的两侧设置有驱动机构，所述处理箱的侧边设置有存放机构；通过遮挡板可以遮挡清除板将杂物通过排出槽推出的杂物掉落到处理箱侧边的结构上，避免杂物影响了结构之间的转动，提高工作效率。
权利要求书

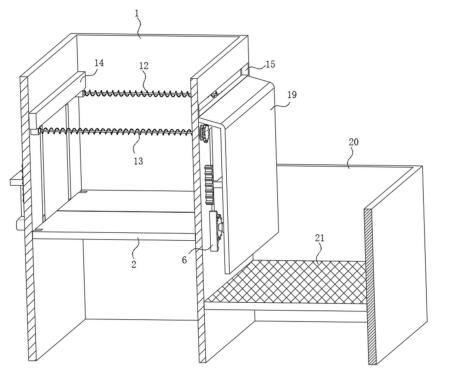

1.一种火电厂污水处理装置，包括污水处理箱(1)，其特征在于：所述污水处理箱(1)的内部设置有两个关于其对称的除污板(2)，每个所述除污板(2)的两端固定连接有转动轴(3)，所述转动轴(3)靠近靠近除污板(2)的一端转动连接有滑动块(4)，所述处理箱(1)的两侧开设有用于滑动块(4)上下滑动的滑槽(7)；所述转动轴(3)的中部固定连接有第一齿轮(5)；所述第一齿轮(5)侧边设置有用于驱动其转动九十度的第一齿条(6)，所述第一齿条(6)固定连接在处理箱(1)的侧边，所述除污板(2)的两侧设置有驱动机构，所述处理箱(1)的侧边设置有存放机构。
2.根据权利要求1所述的一种火电厂污水处理装置，其特征在于：所述驱动机构包括连接板(22)，所述连接板(22)的两端与转动轴(3)的端部转动连接，所述连接板(22)两侧均固定连接有连接杆(8)，所述连接杆(8)的上端固定连接有第二齿条(9)，所述第二齿条(9)上方设置有可以驱动转动的第二齿轮(10)，所述第二齿轮(10)上固定连接有第一卷收辊(11)，所述第一卷收辊(11)饶接有第一牵引绳(13)，所述第一牵引绳(13)原理第二齿轮(10)的一端固定连接有清除板(14)，所述清除板(14)为伸缩板，所述第一卷收辊(11)与清除板(14)之间固定连接有用于清除板(14)复位的第一弹簧(12)；所述处理箱(1)的侧边开设有用于杂物排出的排出槽(15)；所述连接板(22)上固定连接有第二牵引绳(16)，所述第二牵引绳(16)的上端固定连接有第二卷收辊(17)，所述第二卷收辊(17)下表面的转轴处固定连接有第一电机(18)，所述第一电机(18)通过固定板(23)与处理箱(1)固定连接。
3.根据权利要求1所述的一种火电厂污水处理装置，其特征在于：所述存放机构包括存放箱(20)，所述存放箱(20)固定连接在处理箱(1)的侧边，所述存放箱(20)内部的中上端活动安装有分隔板(21)，所述分隔板(21)上开设有漏孔。
4.根据权利要求1所述的一种火电厂污水处理装置，其特征在于：所述排出槽(15)的下方设置有用于遮挡杂物的遮挡板(19)。
5.根据权利要求2所述的一种火电厂污水处理装置，其特征在于：所述第二牵引绳(16)每个转角出均设置有引导辊。
6.根据权利要求3所述的一种火电厂污水处理装置，其特征在于：所述分隔板(21)能够在存放箱(20)进行纵向调整高度。
7.根据权利要求2所述的一种火电厂污水处理装置，其特征在于：所述位于处理箱(1)两侧的第二牵引绳(16)固定在第二卷收辊(17)的同一侧。
8.根据权利要求1所述的一种火电厂污水处理装置，其特征在于：所述遮挡板(19)的宽度与存放箱(20)内壁宽度相适配。
发明内容
本发明的目的在于提供一种火电厂污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种火电厂污水处理装置，包括污水处理箱，所述污水处理箱的内部设置有两个关于其对称的除污板，每个所述除污板的两端固定连接有转动轴，所述转动轴靠近靠近除污板的一端转动连接有滑动块，所述处理箱的两侧开设有用于滑动块上下滑动的滑槽；所述转动轴的中部固定连接有第一齿轮；所述第一齿轮侧边设置有用于驱动其转动九十度的第一齿条，所述第一齿条固定连接在处理箱的侧边，所述除污板的两侧设置有驱动机构，所述处理箱的侧边设置有存放机构。
作为本发明的进一步方案，所述驱动机构包括连接板，所述连接板的两端与转动轴的端部转动连接，所述连接板两侧均固定连接有连接杆，所述连接杆的上端固定连接有第二齿条，所述第二齿条上方设置有可以驱动转动的第二齿轮，所述第二齿轮上固定连接有第一卷收辊，所述第一卷收辊饶接有第一牵引绳，所述第一牵引绳原理第二齿轮的一端固定连接有清除板，所述清除板为伸缩板，所述第一卷收辊与清除板之间固定连接有用于清除板复位的第一弹簧；所述处理箱的侧边开设有用于杂物排出的排出槽；
所述连接板上固定连接有第二牵引绳，所述第二牵引绳的上端固定连接有第二卷收辊，所述第二卷收辊下表面的转轴处固定连接有第一电机，所述第一电机通过固定板与处理箱固定连接。
作为本发明的进一步方案，所述存放机构包括存放箱，所述存放箱固定连接在处理箱的侧边，所述存放箱内部的中上端活动安装有分隔板，所述分隔板上开设有漏孔。
作为本发明的进一步方案，所述排出槽的下方设置有用于遮挡杂物的遮挡板，工作时，可以遮挡清除板将杂物通过排出槽推出的杂物掉落到处理箱侧边的结构上，避免杂物影响了结构之间的转动，提高工作效率。
作为本发明的进一步方案，所述第二牵引绳每个转角出均设置有引导辊，工作时，保证第二牵引绳不会被过度磨损，提高第二牵引绳的使用时间。
作为本发明的进一步方案，所述分隔板能够在存放箱进行纵向调整高度。
作为本发明的进一步方案，所述位于处理箱两侧的第二牵引绳固定在第二卷收辊的同一侧。
作为本发明的进一步方案，所述遮挡板的宽度与存放箱内壁宽度相适配。
与现有技术相比，本发明的有益效果是：
1.通过除污板先变成垂直状态进入污水中，然后变成水平状，以上操作可以将污水内的悬浮物等先打捞至除污板上，由于除污板会上移一段距离，能够将杂质中大部分的水先沥出，且沥出的同时也是在处理箱内进行，并不会溅落到工作人员身体上，由于除污板的面积与处理箱横截面积相等，因此，除污板对处理箱内杂物的打捞更全面，更迅速，用时更短，提高了工作效率，节约了时间，然后通过清除板可以将除污板的杂物进行刮除，避免了杂物附着在除污板上，在后续的工作中被重新带入到污水内，影响后续污水中杂物的处理，进一步提高了污水内杂物处理的时间；。
2.杂物通过排出槽推出时，由于遮挡板的遮挡，杂物并不会落在处理箱侧面的齿轮等结构上，杂物将落在分隔板上，分隔板将杂物与杂物中的水分进行分开，使水进入存放箱的底部，杂物被分隔板隔离后逐渐边干，方便工作人员的后续处理，避免了工作人员在处理含水的杂物时，污水四溅，通过避免了污水落到工作人员的衣物上，保证了工作人员的安全。
3.通过遮挡板可以遮挡清除板将杂物通过排出槽推出的杂物掉落到处理箱侧边的结构上，避免杂物影响了结构之间的转动，提高工作效率。
（发明人：黄鹏;张志勇;陈钢;吴剑;王玲;熊林涛;王静;纪榕）
