公布日：2024.01.16
申请日：2023.11.09
分类号：B01D33/35(2006.01)I;B01D33/01(2006.01)I;B01D33/41(2006.01)I;C02F1/00(2023.01)I
摘要
本发明公开了一种新型高效农村生活污水处理装置及其使用方法，涉及生活国产精品久久99领域，为解决现有的农村生活污水处理过滤设备大多无分级，粗杂质与细杂质一起过滤，两种杂质混合容易导致过滤装置被堵住，有分级的过滤设备工作时需要经过多级过滤，导致其过滤速度较慢，工作效率降低的问题。所述污水快速过滤装置的下方设置有过滤仓，过滤板套，其设置在过滤仓的内部，所述过滤板套的内部设置有过滤层，所述过滤板套的两侧均设置有移动块，牵引绳，其嵌入式设置在两侧移动块的内部，所述过滤仓两侧的前端均设置有第一辅助轮，所述过滤仓两侧的后端均设置有第二辅助轮，所述第二辅助轮的前端下方设置有第二卷轮。
权利要求书

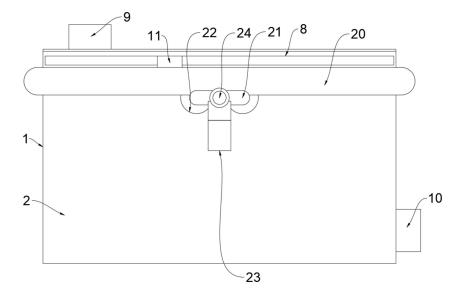

1.一种新型高效农村生活污水处理装置，包括污水快速过滤装置(1)，所述污水快速过滤装置(1)的下方设置有过滤仓(2)；其特征在于：还包括：过滤板套(3)，其设置在过滤仓(2)的内部，所述过滤板套(3)的内部设置有过滤层(4)，且过滤层(4)与过滤板套(3)嵌入式连接，所述过滤板套(3)的两侧均设置有移动块(11)；牵引绳(15)，其嵌入式设置在两侧移动块(11)的内部，所述过滤仓(2)两侧的前端均设置有第一辅助轮(16)，且第一辅助轮(16)与过滤仓(2)轴连接，所述过滤仓(2)两侧的后端均设置有第二辅助轮(17)，所述第二辅助轮(17)的前端下方设置有第二卷轮(19)，且第二卷轮(19)与过滤仓(2)轴连接，且牵引绳(15)的后端绕过第二辅助轮(17)固定在第二卷轮(19)上，所述第二卷轮(19)的前端设置有第一卷轮(18)，且第一卷轮(18)与过滤仓(2)轴连接，且牵引绳(15)的前端绕过第一辅助轮(16)固定在第一卷轮(18)上。
2.根据权利要求1所述的一种新型高效农村生活污水处理装置，其特征在于：所述过滤仓(2)的两侧上方设置有移槽(8)，且移槽(8)与过滤仓(2)为一体结构，所述移槽(8)的上方设置有滑槽(27)，且滑槽(27)与移槽(8)为一体结构，所述移槽(8)的下方设置有轮槽，且轮槽与移槽(8)为一体结构，所述过滤仓(2)的后端下方设置有出水口(10)，且出水口(10)与过滤仓(2)焊接连接。
3.根据权利要求1所述的一种新型高效农村生活污水处理装置，其特征在于：所述移动块(11)的上方设置有滑条(13)，且滑条(13)与移动块(11)为一体结构，且滑条(13)与滑槽(27)嵌入式活动连接，所述移动块(11)的下方设置有滑动辅助轮(12)，且滑动辅助轮(12)与移动块(11)轴连接，且滑动辅助轮(12)与轮槽嵌入式活动连接。
4.根据权利要求1所述的一种新型高效农村生活污水处理装置，其特征在于：所述过滤仓(2)的上方两侧均设置有延长板(25)，且延长板(25)与过滤仓(2)为一体结构，所述延长板(25)的上方设置有盖槽(26)，且盖槽(26)与过滤仓(2)为一体结构。
5.根据权利要求4所述的一种新型高效农村生活污水处理装置，其特征在于：所述盖槽(26)的内部设置有盖板(14)，且盖板(14)与盖槽(26)嵌入式活动连接，所述盖板(14)的上方前端设置有进水口(9)，且进水口(9)与盖板(14)焊接连接。
6.根据权利要求1所述的一种新型高效农村生活污水处理装置，其特征在于：所述过滤板套(3)的上方设置有开口，且过滤层(4)从开口内置入，所述过滤层(4)的一侧设置有多个第一滤布(5)，且第一滤布(5)与过滤层(4)编织连接，所述过滤层(4)的另一侧设置有多个第二滤布(6)，且第二滤布(6)与过滤层(4)编织连接，且第一滤布(5)与第二滤布(6)为交错设置，所述第一滤布(5)与第二滤布(6)的外侧均设置有弹网(7)，且弹网(7)与过滤层(4)编织连接。
7.根据权利要求1所述的一种新型高效农村生活污水处理装置，其特征在于：所述第一辅助轮(16)与第二辅助轮(17)的外侧设置有套盒(20)，且套盒(20)与过滤仓(2)焊接连接，所述第一卷轮(18)与第二卷轮(19)的外侧均设置有卷轮仓(22)，且卷轮仓(22)与过滤仓(2)焊接连接。
8.根据权利要求7所述的一种新型高效农村生活污水处理装置，其特征在于：两侧所述卷轮仓(22)的外侧设置有传动机构(21)，且传动机构(21)与卷轮仓(22)内的第一卷轮(18)和第二卷轮(19)齿啮合连接，两侧所述传动机构(21)的外侧均设置有卷线电机(24)，且卷线电机(24)与传动机构(21)齿啮合连接，所述卷线电机(24)的下方设置有电机支架(23)，卷线电机(24)与电机支架(23)嵌入式连接，且电机支架(23)与过滤仓(2)焊接连接。
9.一种新型高效农村生活污水处理装置的使用方法，基于权利要求1-8任意一项所述新型高效农村生活污水处理装置实现，其特征在于，包括如下步骤：步骤一：将生活污水从进水口(9)注入过滤仓(2)的内部，注入至过滤仓(2)的五分之四处；步骤二：启动卷线电机(24)，卷线电机(24)通过传动机构(21)带动卷轮仓(22)内的第一卷轮(18)与第二卷轮(19)转动，第一卷轮(18)卷起牵引绳(15)，第二卷轮(19)放开牵引绳(15)，使移动块(11)被牵引绳(15)带动向前移动；步骤三：移动块(11)向前移动带动过滤板套(3)与过滤层(4)向前移动，第一滤布(5)对粗杂质进行过滤，第一滤布(5)外侧的弹网(7)被水流冲刷张开，将第二滤布(6)挤压封闭；步骤四：移动块(11)移动至前端后卷线电机(24)停止，开始反转，带动移动块(11)向后移动，第二滤布(6)对细杂质进行过滤，第二滤布(6)外侧的弹网(7)被水流冲刷张开，将第一滤布(5)挤压封闭；步骤五：循环步骤二-步骤三两次后卷线电机(24)停止，过滤板套(3)与过滤层(4)停止，通过出水口(10)将过滤后的污水排走进行下一步操作；步骤六：多次使用后，将盖板(14)打开，通过开口将过滤板套(3)内的过滤层(4)拉出清理后再将其放入即可，盖上盖板(14)即可。
发明内容
本发明的目的在于提供一种新型高效农村生活污水处理装置及其使用方法，以解决上述背景技术中提出的现有的农村生活污水处理过滤设备大多无分级，粗杂质与细杂质一起过滤，两种杂质混合容易导致过滤装置被堵住，有分级的过滤设备工作时需要经过多级过滤，导致其过滤速度较慢，工作效率降低的问题。
为实现上述目的，本发明提供如下技术方案：一种新型高效农村生活污水处理装置，包括污水快速过滤装置，所述污水快速过滤装置的下方设置有过滤仓；
还包括：
过滤板套，其设置在过滤仓的内部，所述过滤板套的内部设置有过滤层，且过滤层与过滤板套嵌入式连接，所述过滤板套的两侧均设置有移动块；
牵引绳，其嵌入式设置在两侧移动块的内部，所述过滤仓两侧的前端均设置有第一辅助轮，且第一辅助轮与过滤仓轴连接，所述过滤仓两侧的后端均设置有第二辅助轮，所述第二辅助轮的前端下方设置有第二卷轮，且第二卷轮与过滤仓轴连接，且牵引绳的后端绕过第二辅助轮固定在第二卷轮上，所述第二卷轮的前端设置有第一卷轮，且第一卷轮与过滤仓轴连接，且牵引绳的前端绕过第一辅助轮固定在第一卷轮上。
优选的，所述过滤仓的两侧上方设置有移槽，且移槽与过滤仓为一体结构，所述移槽的上方设置有滑槽，且滑槽与移槽为一体结构，所述移槽的下方设置有轮槽，且轮槽与移槽为一体结构，所述过滤仓的后端下方设置有出水口，且出水口与过滤仓焊接连接。
优选的，所述移动块的上方设置有滑条，且滑条与移动块为一体结构，且滑条与滑槽嵌入式活动连接，所述移动块的下方设置有滑动辅助轮，且滑动辅助轮与移动块轴连接，且滑动辅助轮与轮槽嵌入式活动连接。
优选的，所述过滤仓的上方两侧均设置有延长板，且延长板与过滤仓为一体结构，所述延长板的上方设置有盖槽，且盖槽与过滤仓为一体结构。
优选的，所述盖槽的内部设置有盖板，且盖板与盖槽嵌入式活动连接，所述盖板的上方前端设置有进水口，且进水口与盖板焊接连接。
优选的，所述过滤层的一侧设置有多个第一滤布，且第一滤布与过滤层编织连接，所述过滤层的另一侧设置有多个第二滤布，且第二滤布与过滤层编织连接，且第一滤布与第二滤布为交错设置，所述第一滤布与第二滤布的外侧均设置有弹网，且弹网与过滤层编织连接。
优选的，所述第一辅助轮与第二辅助轮的外侧设置有套盒，且套盒与过滤仓焊接连接，所述第一卷轮与第二卷轮的外侧均设置有卷轮仓，且卷轮仓与过滤仓焊接连接。
优选的，两侧所述卷轮仓的外侧设置有传动机构，且传动机构与卷轮仓内的第一卷轮和第二卷轮齿啮合连接，两侧所述传动机构的外侧均设置有卷线电机，且卷线电机与传动机构齿啮合连接，所述卷线电机的下方设置有电机支架，卷线电机与电机支架嵌入式连接，且电机支架与过滤仓焊接连接。
优选的，一种新型高效农村生活污水处理装置的使用方法，包括如下步骤：
步骤一：将生活污水从进水口注入过滤仓的内部，注入至过滤仓的五分之四处；
步骤二：启动卷线电机，卷线电机通过传动机构带动卷轮仓内的第一卷轮与第二卷轮转动，第一卷轮卷起牵引绳，第二卷轮放开牵引绳，使移动块被牵引绳带动向前移动；
步骤三：移动块向前移动带动过滤板套与过滤层向前移动，第一滤布对粗杂质进行过滤，第一滤布外侧的弹网被水流冲刷张开，将第二滤布挤压封闭；
步骤四：移动块移动至前端后卷线电机停止，开始反转，带动移动块向后移动，第二滤布对细杂质进行过滤，第二滤布外侧的弹网被水流冲刷张开，将第一滤布挤压封闭；
步骤五：循环步骤二-步骤三两次后卷线电机停止，过滤板套与过滤层停止，通过出水口将过滤后的污水排走进行下一步操作；
步骤六：多次使用后，将盖板打开，通过开口将过滤板套内的过滤层拉出清理后再将其放入即可，盖上盖板即可。
与现有技术相比，本发明的有益效果是：
1、本发明在过滤仓的内部设置过滤层，过滤层的一侧设置有第一滤布，另一侧设置有第二滤布，通过向前移动过滤层，可对水进行挤压，使水穿过第一滤布，流至过滤层的后端，在穿过第一滤布时，第一滤布可将水中较粗的杂质过滤，过滤层移动到前端后，水处于过滤层的后端再将过滤层向后移动，水会穿过第二滤布，被第二滤布将水中较细的杂质过滤，重复两次移动即可将水中的杂质颗粒过滤，避免现有的农村生活污水处理过滤设备大多无分级，粗杂质与细杂质一起过滤，两种杂质混合容易导致过滤装置被堵住，有分级的过滤设备工作时需要经过多级过滤，导致其过滤速度较慢，工作效率降低的问题发生。
2、通过在第一滤布与第二滤布的外侧设置弹网，弹网具有弹性，在过滤层向前移动，水穿过第一滤布时，第一滤布外侧的弹网会被水流冲刷撑开，挤压到第二滤布，使第二滤布收紧，在过滤层向后移动，水穿过第二滤布时，第二滤布外侧的弹网会被水流冲刷撑开，挤压到第一滤布，使第一滤布收紧，避免在反向移动时第一滤布与第二滤布内过滤的杂质被水冲走，再次污染水质的问题发生。
（发明人：李坤伦;陈海峰;侯瑞琪;卢婷婷;葛本强）
