公布日：2024.01.16
申请日：2023.12.15
分类号：C02F11/00(2006.01)I;C02F11/121(2019.01)I;C02F11/13(2019.01)I;C02F103/20(2006.01)N
摘要
本发明涉及养殖国产精品久久99领域，具体为一种生猪养殖场的污水处理装置及方法，包括有处理箱，处理箱的内部设有一个分离组件以及一个粪便碎化组件，分离组件位于粪便碎化组件的左端。通过分离组件将污水与猪粪便进行分离后，通过动力轴杆旋转，驱动两个棘轮顺时针旋转，当两个棘轮旋转时会带动两个棘轮齿条向接近破碎框的一侧移动，从而带动两个推力弯杆同步移动，而当两个推力弯杆移动时会带动滞留框沿着滤板的顶面向破碎框的一侧滑动，将滤板顶部的猪粪便向破碎框的方向刮动，使猪粪便从破碎框的顶部敞口进入其内部，同时粪便碎化组件中的多个破碎皮条之间不断的击拍，从而将投入破碎框内部的猪粪便击拍粉碎，方便后续对猪粪便的烘干。
权利要求书
1.一种生猪养殖场的污水处理装置，其特征在于：包括有处理箱（1），所述处理箱（1）的内部设有一个分离组件（2）以及一个粪便碎化组件（3），所述分离组件（2）位于粪便碎化组件（3）的左端，所述处理箱（1）的顶部固定连接有输水管（4），所述输水管（4）的底部固定连接有球阀（5），所述球阀（5）位于分离组件（2）的顶部，所述处理箱（1）的右部贯穿开设有检修口（101），所述检修口（101）的外围通过合页转动连接有检修门（102）；所述分离组件（2）包括有滤板（201），所述滤板（201）的底部前端及底部后端均固定连接有多个左右分布的支撑簧（202），所述处理箱（1）的前壁及后壁上均固定连接有支撑块（203），两个所述支撑块（203）位于滤板（201）底部，两个所述支撑块（203）的顶部分别与多个支撑簧（202）的底部固定连接，所述滤板（201）的顶部滑动连接有滞留框（204），所述滞留框（204）的左侧面上固定连接有两个前后分布的推力弯杆（205），所述处理箱（1）的前壁及后壁之间共同转动连接有一个动力轴杆（207），两个所述推力弯杆（205）呈L形设置，两个所述推力弯杆（205）的相对面上均固定连接有棘轮齿条（206），两个所述棘轮齿条（206）位于滞留框（204）的顶部，所述动力轴杆（207）的外壁上固定连接有两个前后分布的棘轮（208），两个所述棘轮（208）位于两个棘轮齿条（206）的底部，所述滤板（201）的底部固定连接有接水漏斗（7），所述接水漏斗（7）的底部固定连接有插管（8），所述处理箱（1）的正面固定连接有排水方管（9），所述排水方管（9）贯穿处理箱（1）的正面、并延伸至其内部，所述排水方管（9）的顶部开设有插口（901），所述插口（901）的内壁与插管（8）的外壁滑动连接；所述粪便碎化组件（3）包括与破碎框（301），所述破碎框（301）的通过横担固定连接在处理箱（1）的内部，且所述破碎框（301）的左侧面与滤板（201）的右侧贴合，所述破碎框（301）的内部前端及内部后端均转动设有两个左右分布的破碎摆杆（302），所述破碎摆杆（302）的外壁上均固定连接有连接板（303），其中位于前后布置的两个所述连接板（303）之间均固定连接有多个上下分布的破碎皮条（304），所述破碎框（301）的顶部开设有两个左右分布的矩形槽口（3001），四个所述破碎摆杆（302）均与破碎框（301）的顶部及底部转动连接，所述破碎摆杆（302）的外壁上部均固定连接有圆柱凸轮（305），所述圆柱凸轮（305）的外壁上均开设有凸轮槽（306），所述破碎框（301）的顶部前端及顶部后端均固定连接有两个前后分布的导柱（307），两个所述导柱（307）的外壁上均滑动连接有推力板（308），所述推力板（308）的底部均固定连接有两个左右分布的第二复位簧（309），所述第二复位簧（309）均套设在导柱（307）的外围，所述第二复位簧（309）的底部均与破碎框（301）的顶部固定连接，所述推力板（308）靠近两个圆柱凸轮（305）的一侧面均固定连接有两个滑销（3010），两个所述滑销（3010）分别与两个凸轮槽（306）滑动连接，两个所述推力板（308）的顶部均固定连接有顶杆（3011），所述动力轴杆（207）的外壁上固定连接有两个前后分布的偏心轮（3013），两个所述偏心轮（3013）的底部与两个顶杆（3011）的顶部抵接，所述破碎框（301）的左侧面及右侧面下部均固定连接有第二导向块（3014），两个所述第二导向块（3014）的相对面上均开设有第二滑槽（3015），两个所述第二滑槽（3015）的内部均滑动连接有摆动条（3016），两个所述摆动条（3016）的相对面上均固定连接有多个前后分布的平摊板（3017），两个所述摆动条（3016）端部的顶面均开设有活动槽（3018），其中两个所述破碎摆杆（302）的底部固定连接有摇臂（3019），所述摇臂（3019）的底部均固定连接有偏心销（3020），所述偏心销（3020）滑动连接在活动槽（3018）的内部；所述处理箱（1）的内部转动连接有两个左右分布的皮带辊（10），两个所述皮带辊（10）的外壁上共同套接有一个输送带（11），其中一个所述皮带辊（10）的轴端部与第二被动锥齿轮（607）固定连接，所述处理箱（1）的前壁及后壁之间固定连接有多个左右分布的加热棒（12），多个所述加热棒（12）位于皮带辊（10）的顶部，所述处理箱（1）的前壁及后壁之间共同连接有一个集热罩（13），所述集热罩（13）位于多个加热棒（12）的顶部。
2.根据权利要求1所述的一种生猪养殖场的污水处理装置，其特征在于：所述滞留框（204）的左侧面上固定连接有多个前后分布的第一复位簧（209），多个所述第一复位簧（209）远离滞留框（204）的一端共同连接有一个着力座（2010），所述着力座（2010）固定连接在处理箱（1）的前壁及后壁之间，所述滤板（201）的顶部固定连接有两个前后分布的第一导向块（2011），两个所述第一导向块（2011）位于滞留框（204）的外围，两个所述第一导向块（2011）的相对面上均开设有第一滑槽（2012），两个所述第一滑槽（2012）的内部均滑动连接有滑块（2013），两个所述滑块（2013）分别固定连接在滞留框（204）的正面及背面。
3.根据权利要求1所述的一种生猪养殖场的污水处理装置，其特征在于：两个所述推力弯杆（205）的向背面上均固定连接有下压块（2014），所述处理箱（1）的前壁及后壁上均固定连接有定位轴（2015），两个所述定位轴（2015）位于两个推力弯杆（205）的右端，两个所述定位轴（2015）的外壁上均转动连接有下压轮（2016），所述下压轮（2016）的底部高度低于下压块（2014）的顶部高度，两个所述推力弯杆（205）的顶壁上均固定连接有两个左右分布的推顶簧（2017），两个左右分布的所述推顶簧（2017）底部共同连接有齿块（2018），所述推力弯杆（205）的顶壁上固定连接有两个伸缩件（2019），所述伸缩件（2019）位于推顶簧（2017）的内部，且所述伸缩件（2019）的伸缩端与齿块（2018）的顶部固定连接，两个所述齿块（2018）的底部均啮合有切水齿轮（2020），两个所述切水齿轮（2020）的内壁上均固定连接有扭力杆（2021），所述扭力杆（2021）的端部与球阀（5）的调节端固定连接，所述滤板（201）的底部固定连接有滑板（2022），所述滑板（2022）的右侧面与破碎框（301）的左侧面贴合。
4.根据权利要求1所述的一种生猪养殖场的污水处理装置，其特征在于：所述破碎框（301）的顶部固定连接有两个前后分布的匡扶架（3012），两个所述顶杆（3011）活动贯穿两个匡扶架（3012）、并与两个匡扶架（3012）的贯穿孔滑动连接。
5.根据权利要求1所述的一种生猪养殖场的污水处理装置，其特征在于：所述处理箱（1）的正面固定连接有交流电机（6），所述交流电机（6）的输出轴上固定连接有蜗杆（601），所述蜗杆（601）的外围啮合有蜗轮（602），所述蜗轮（602）的内壁上固定连接有分配轴（603），所述分配轴（603）的外壁上转动套接有两个上下分布的转接座（608），两个所述转接座（608）均固定连接在处理箱（1）的正面，所述分配轴（603）的顶端固定连接有第一主动锥齿轮（604），所述第一主动锥齿轮（604）的外围啮合有第一被动锥齿轮（605），所述第一被动锥齿轮（605）固定连接在动力轴杆（207）的端部，所述分配轴（603）的底端固定连接有第二主动锥齿轮（606），所述第二主动锥齿轮（606）的外围啮合有第二被动锥齿轮（607）。
6.利用权利要求1所述的一种生猪养殖场的污水处理装置处理猪场污水的方法，其特征在于，包括以下使用步骤：S1、将猪场的污水排泄管与输水管（4）的顶部对接，使得猪场污水通过排泄管及输水管（4）流经球阀（5）后排至滤板（201）的顶部，通过滤板（201）将污水中的猪粪便过滤掉，为其余污水则通过接水漏斗（7）及插管（8）排入排水方管（9）内部，并通过排水方管（9）向外部排出，随着滤板（201）顶部的猪粪便累积量增加，导致对滤板（201）向下施压力增加，多个支撑簧（202）不断被压缩，滤板（201）及滞留框（204）整体向下移动，从而带动两个推力弯杆（205）向下移动，进一步带动两个棘轮齿条（206）向下移动，直至两个棘轮齿条（206）向下移动而与两个棘轮（208）的顶部啮合，此时下压块（2014）的顶面高度刚好与下压轮（2016）的底部高度相同，此时交流电机（6）的输出轴驱动蜗杆（601）旋转，进而带动与蜗杆（601）啮合的蜗轮（602）旋转，使得与蜗轮（602）相连接的分配轴（603）旋转，使得与第一主动锥齿轮（604）相连接的第一主动锥齿轮（604）同步旋转，进一步带动与之啮合的第一被动锥齿轮（605）旋转，从而带动与第一被动锥齿轮（605）相连接的动力轴杆（207）旋转，驱动两个棘轮（208）顺时针旋转，当两个棘轮（208）旋转时会带动两个棘轮齿条（206）向接近破碎框（301）的一侧移动，从而带动两个推力弯杆（205）同步移动，而当两个推力弯杆（205）移动时会带动滞留框（204）沿着滤板（201）的顶面向破碎框（301）的一侧滑动，将滤板（201）顶部的猪粪便向破碎框（301）的方向刮动，使猪粪便从破碎框（301）的顶部敞口进入其内部，而当推力弯杆（205）向破碎框（301）移动时会带动齿块（2018）移动，从而带动与齿块（2018）相啮合的切水齿轮（2020）旋转，进一步在扭力杆（2021）的连接下带动球阀（5）的输出端旋转将球阀（5）关闭，从而在滞留框（204）向破碎框（301）的内部投放猪粪便时，自动做到中断往处理箱（1）的内部供水；S2、当动力轴杆（207）旋转时还会带动两个偏心轮（3013）旋转，将两个顶杆（3011）向下按压，进一步在两个顶杆（3011）的连接作用下推动两个推力板（308）向下移动，进一步对第二复位簧（309）造成压缩，使得在偏心轮（3013）的下压以及第二复位簧（309）的回弹力共同配合下，导致两个推力板（308）上下往复移动，从而带动滑销（3010）上下同步移动，进一步通过滑销（3010）与凸轮槽（306）的滑动连接下，带动圆柱凸轮（305）左右往复转动，使得与圆柱凸轮（305）相连接的破碎摆杆（302）左右往复同步转动，进一步带动连接板（303）移动，从而将破碎皮条（304）左右甩动，多个破碎皮条（304）之间不断的击拍以及多个破碎皮条（304）甩动时会击拍破碎框（301）的左右两侧内壁，从而将投入破碎框（301）内部的猪粪便击拍粉碎，内碎化后的猪粪便通过破碎框（301）底部排出落入输送带（11）的顶部；S3、当破碎摆杆（302）左右往复转动时，会带动两个摇臂（3019）以及两个偏心销（3020）同步往复转动，从而在与两个活动槽（3018）的滑动连接下带动两个摆动条（3016）沿着两个第二滑槽（3015）前后往复摆动，从而使得与两个摆动条（3016）向连接的多个平摊板（3017）前后往复摆动，将投放到输送带（11）顶部的猪粪便平摊开，使得猪粪便均匀的摊平在输送带（11）的顶部，而当分配轴（603）旋转时还会带动第二主动锥齿轮（606）旋转，使得与第二主动锥齿轮（606）相啮合的第二被动锥齿轮（607）旋转，进一步带动与之相连接的皮带辊（10）旋转，使得输送带（11）运转，将摊开的猪粪便向左输送，从而利用多个加热棒（12）发出来的热量将猪粪便烘干后从装置的左端输送出来，从而将猪粪便脱水烘干，以便于猪粪便的利用。
发明内容
为此，本发明提供一种生猪养殖场的污水处理装置及方法，以解决上述的问题。

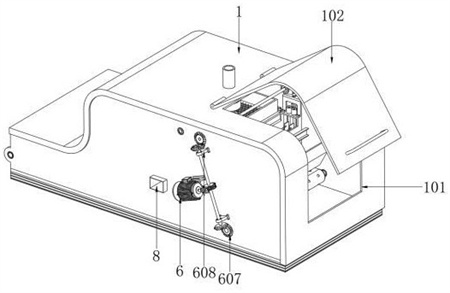

本发明提供如下技术方案：一种生猪养殖场的污水处理装置，包括有处理箱，所述处理箱的内部设有一个分离组件以及一个粪便碎化组件，所述分离组件位于粪便碎化组件的左端，所述处理箱的顶部固定连接有输水管，所述输水管的底部固定连接有球阀，所述球阀位于分离组件的顶部，所述处理箱的右部贯穿开设有检修口，所述检修口的外围通过合页转动连接有检修门；
所述分离组件包括有滤板，所述滤板的底部前端及底部后端均固定连接有多个左右分布的支撑簧，所述处理箱的前壁及后壁上均固定连接有支撑块，两个所述支撑块位于滤板底部，两个所述支撑块的顶部分别与多个支撑簧的底部固定连接，所述滤板的顶部滑动连接有滞留框，所述滞留框的左侧面上固定连接有两个前后分布的推力弯杆，所述处理箱的前壁及后壁之间共同转动连接有一个动力轴杆，两个所述推力弯杆呈L形设置，两个所述推力弯杆的相对面上均固定连接有棘轮齿条，两个所述棘轮齿条位于滞留框的顶部，所述动力轴杆的外壁上固定连接有两个前后分布的棘轮，两个所述棘轮位于两个棘轮齿条的底部，所述滤板的底部固定连接有接水漏斗，所述接水漏斗的底部固定连接有插管，所述处理箱的正面固定连接有排水方管，所述排水方管贯穿处理箱的正面、并延伸至其内部，所述排水方管的顶部开设有插口，所述插口的内壁与插管的外壁滑动连接；
所述粪便碎化组件包括与破碎框，所述破碎框的通过横担固定连接在处理箱的内部，且所述破碎框的左侧面与滤板的右侧贴合，所述破碎框的内部前端及内部后端均转动设有两个左右分布的破碎摆杆，所述破碎摆杆的外壁上均固定连接有连接板，其中位于前后布置的两个所述连接板之间均固定连接有多个上下分布的破碎皮条，所述破碎框的顶部开设有两个左右分布的矩形槽口，四个所述破碎摆杆均与破碎框的顶部及底部转动连接，所述破碎摆杆的外壁上部均固定连接有圆柱凸轮，所述圆柱凸轮的外壁上均开设有凸轮槽，所述破碎框的顶部前端及顶部后端均固定连接有两个前后分布的导柱，两个所述导柱的外壁上均滑动连接有推力板，所述推力板的底部均固定连接有两个左右分布的第二复位簧，所述第二复位簧均套设在导柱的外围，所述第二复位簧的底部均与破碎框的顶部固定连接，所述推力板靠近两个圆柱凸轮的一侧面均固定连接有两个滑销，两个所述滑销分别与两个凸轮槽滑动连接，两个所述推力板的顶部均固定连接有顶杆，所述动力轴杆的外壁上固定连接有两个前后分布的偏心轮，两个所述偏心轮的底部与两个顶杆的顶部抵接，所述破碎框的左侧面及右侧面下部均固定连接有第二导向块，两个所述第二导向块的相对面上均开设有第二滑槽，两个所述第二滑槽的内部均滑动连接有摆动条，两个所述摆动条的相对面上均固定连接有多个前后分布的平摊板，两个所述摆动条端部的顶面均开设有活动槽，其中两个所述破碎摆杆的底部固定连接有摇臂，所述摇臂的底部均固定连接有偏心销，所述偏心销滑动连接在活动槽的内部；
所述处理箱的内部转动连接有两个左右分布的皮带辊，两个所述皮带辊的外壁上共同套接有一个输送带，其中一个所述皮带辊的轴端部与第二被动锥齿轮固定连接，所述处理箱的前壁及后壁之间固定连接有多个左右分布的加热棒，多个所述加热棒位于皮带辊的顶部，所述处理箱的前壁及后壁之间共同连接有一个集热罩，所述集热罩位于多个加热棒的顶部。
作为本发明优选的方案，所述滞留框的左侧面上固定连接有多个前后分布的第一复位簧，多个所述第一复位簧远离滞留框的一端共同连接有一个着力座，所述着力座固定连接在处理箱的前壁及后壁之间，所述滤板的顶部固定连接有两个前后分布的第一导向块，两个所述第一导向块位于滞留框的外围，两个所述第一导向块的相对面上均开设有第一滑槽，两个所述第一滑槽的内部均滑动连接有滑块，两个所述滑块分别固定连接在滞留框的正面及背面。
作为本发明优选的方案，两个所述推力弯杆的向背面上均固定连接有下压块，所述处理箱的前壁及后壁上均固定连接有定位轴，两个所述定位轴位于两个推力弯杆的右端，两个所述定位轴的外壁上均转动连接有下压轮，所述下压轮的底部高度低于下压块的顶部高度，两个所述推力弯杆的顶壁上均固定连接有两个左右分布的推顶簧，两个左右分布的所述推顶簧底部共同连接有齿块，所述推力弯杆的顶壁上固定连接有两个伸缩件，所述伸缩件位于推顶簧的内部，且所述伸缩件的伸缩端与齿块的顶部固定连接，两个所述齿块的底部均啮合有切水齿轮，两个所述切水齿轮的内壁上均固定连接有扭力杆，所述扭力杆的端部与球阀的调节端固定连接，所述滤板的底部固定连接有滑板，所述滑板的右侧面与破碎框的左侧面贴合。
作为本发明优选的方案，所述破碎框的顶部固定连接有两个前后分布的匡扶架，两个所述顶杆活动贯穿两个匡扶架、并与两个匡扶架的贯穿孔滑动连接。
作为本发明优选的方案，所述处理箱的正面固定连接有交流电机，所述交流电机的输出轴上固定连接有蜗杆，所述蜗杆的外围啮合有蜗轮，所述蜗轮的内壁上固定连接有分配轴，所述分配轴的外壁上转动套接有两个上下分布的转接座，两个所述转接座均固定连接在处理箱的正面，所述分配轴的顶端固定连接有第一主动锥齿轮，所述第一主动锥齿轮的外围啮合有第一被动锥齿轮，所述第一被动锥齿轮固定连接在动力轴杆的端部，所述分配轴的底端固定连接有第二主动锥齿轮，所述第二主动锥齿轮的外围啮合有第二被动锥齿轮。
一种生猪养殖场的污水处理装置处理猪场污水的方法，包括以下使用步骤：
S1、将猪场的污水排泄管与输水管的顶部对接，使得猪场污水通过排泄管及输水管流经球阀后排至滤板的顶部，通过滤板将污水中的猪粪便过滤掉，其余污水则通过接水漏斗及插管排入排水方管内部，并通过排水方管向外部排出，随着滤板顶部的猪粪便累积量增加，导致对滤板向下施压力增加，多个支撑簧不断被压缩，滤板及滞留框整体向下移动，从而带动两个推力弯杆向下移动，进一步带动两个棘轮齿条向下移动，直至两个棘轮齿条向下移动而与两个棘轮的顶部啮合，此时下压块的顶面高度刚好与下压轮的底部高度相同，此时交流电机的输出轴驱动蜗杆旋转，进而带动与蜗杆啮合的蜗轮旋转，使得与蜗轮相连接的分配轴旋转，使得与第一主动锥齿轮相连接的第一主动锥齿轮同步旋转，进一步带动与之啮合的第一被动锥齿轮旋转，从而带动与第一被动锥齿轮相连接的动力轴杆旋转，驱动两个棘轮顺时针旋转，当两个棘轮旋转时会带动两个棘轮齿条向接近破碎框的一侧移动，从而带动两个推力弯杆同步移动，而当两个推力弯杆移动时会带动滞留框沿着滤板的顶面向破碎框的一侧滑动，将滤板顶部的猪粪便向破碎框的方向刮动，使猪粪便从破碎框的顶部敞口进入其内部，而当推力弯杆向破碎框移动时会带动齿块移动，从而带动与齿块相啮合的切水齿轮旋转，进一步在扭力杆的连接下带动球阀的输出端旋转将球阀关闭，从而在滞留框向破碎框的内部投放猪粪便时，自动做到中断往处理箱的内部供水；
S2、当动力轴杆旋转时还会带动两个偏心轮旋转，将两个顶杆向下按压，进一步在两个顶杆的连接作用下推动两个推力板向下移动，进一步对第二复位簧造成压缩，使得在偏心轮的下压以及第二复位簧的回弹力共同配合下，导致两个推力板上下往复移动，从而带动滑销上下同步移动，进一步通过滑销与凸轮槽的滑动连接下，带动圆柱凸轮左右往复转动，使得与圆柱凸轮相连接的破碎摆杆左右往复同步转动，进一步带动连接板移动，从而将破碎皮条左右甩动，多个破碎皮条之间不断的击拍以及多个破碎皮条甩动时会击拍破碎框的左右两侧内壁，从而将投入破碎框内部的猪粪便击拍粉碎，内碎化后的猪粪便通过破碎框底部排出落入输送带的顶部；
S3、当破碎摆杆左右往复转动时，会带动两个摇臂以及两个偏心销同步往复转动，从而在与两个活动槽的滑动连接下带动两个摆动条沿着两个第二滑槽前后往复摆动，从而使得与两个摆动条向连接的多个平摊板前后往复摆动，将投放到输送带顶部的猪粪便平摊开，使得猪粪便均匀的摊平在输送带的顶部，而当分配轴旋转时还会带动第二主动锥齿轮旋转，使得与第二主动锥齿轮相啮合的第二被动锥齿轮旋转，进一步带动与之相连接的皮带辊旋转，使得输送带运转，将摊开的猪粪便向左输送，从而利用多个加热棒发出来的热量将猪粪便烘干后从装置的左端输送出来，从而将猪粪便脱水烘干，以便于猪粪便的利用。
与现有技术相比，本发明的有益效果是：
1、本发明中，通过分离组件将污水与猪粪便进行分离后，通过动力轴杆旋转，驱动两个棘轮顺时针旋转，当两个棘轮旋转时会带动两个棘轮齿条向接近破碎框的一侧移动，从而带动两个推力弯杆同步移动，而当两个推力弯杆移动时会带动滞留框沿着滤板的顶面向破碎框的一侧滑动，将滤板顶部的猪粪便向破碎框的方向刮动，使猪粪便从破碎框的顶部敞口进入其内部，当动力轴杆旋转时还会带动两个偏心轮旋转，将两个顶杆向下按压，进一步在两个顶杆的连接作用下推动两个推力板向下移动，进一步对第二复位簧造成压缩，使得在偏心轮的下压以及第二复位簧的回弹力共同配合下，导致两个推力板上下往复移动，从而带动滑销上下同步移动，进一步通过滑销与凸轮槽的滑动连接下，带动圆柱凸轮左右往复转动，使得与圆柱凸轮相连接的破碎摆杆左右往复同步转动，进一步带动连接板移动，从而将破碎皮条左右甩动，多个破碎皮条之间不断的甩动击拍，从而将投入破碎框内部的猪粪便击拍粉碎，方便后续对猪粪便的烘干，以及多个破碎皮条甩动时会击拍破碎框的左右两侧内壁，使得破碎框侧壁发生振动，可将附着在破碎框侧壁上的猪粪便震落。
2、本发明中，通过当破碎摆杆左右往复转动时，会带动两个摇臂以及两个偏心销同步往复转动，从而在与两个活动槽的滑动连接下带动两个摆动条沿着两个第二滑槽前后往复摆动，从而使得与两个摆动条向连接的多个平摊板前后往复摆动，将投放到输送带顶部的猪粪便平摊开，使得猪粪便均匀的摊平在输送带的顶部，从而更加方便后续猪粪便烘干整体受热的均匀效果。
3、本发明中，通过推力弯杆向破碎框移动时会带动齿块移动，从而带动与齿块相啮合的切水齿轮旋转，进一步在扭力杆的连接下带动球阀的输出端旋转将球阀关闭，从而在滞留框向破碎框的内部投放猪粪便时，自动做到中断往处理箱的内部供水，而当滞留框投放完猪粪便后复位过程中，同上原理会将球阀开启，而输水管继续向处理箱的内部供水，从而无需人工介入对球阀的操控，极大的便捷了装置的使用。
（发明人：唐修成）
