公布日：2024.01.12
申请日：2023.08.30
分类号：C02F7/00(2006.01)I
摘要
发明公开了一种基于污水处理节能碳中和运行装置，包括曝气泵以及与其连通的输气管件，所述输气管件上均匀设置有多个入气管件，所述入气管件顶端滑动设置有滑动管件，滑动管件顶端设置有方形管件，方形管件顶端一侧滑动设置有平板，方形管件顶端另一侧滑动设置有U型板，平板和U型板上都均匀设置有多个曝气孔，且平板滑动设置在U型板内，通过平板在U型板内的滑动，以实现曝气孔大小的调节；通过曝气泵和输气管件对入气管件内进行输气作业，根据溶氧仪来测定水中溶解氧来分析需氧量进而全自动智慧化调控曝气孔处输出的氧气量和气泡产生的大小。
权利要求书

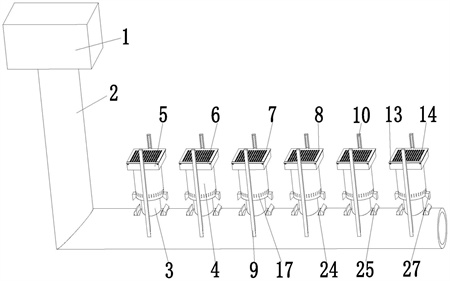

1.一种基于污水处理节能碳中和运行装置，包括曝气泵以及与其连通的输气管件，所述输气管件上均匀设置有多个入气管件，其特征在于：所述入气管件顶端滑动设置有滑动管件，滑动管件顶端设置有方形管件，方形管件顶端一侧滑动设置有平板，方形管件顶端另一侧滑动设置有U型板，平板和U型板上都均匀设置有多个曝气孔，且平板滑动设置在U型板内，通过平板在U型板内的滑动，以实现曝气孔大小的调节；所述输气管件上位于各个所述入气管件的两侧对称安装有两个方杆，也即每侧各设置有一个方杆，各个所述方杆上均开设有一个主动槽，所述平板和U型板上各安装有一主动杆，各个所述主动杆上位于主动槽内各安装有滑动圆杆，且各个所述滑动圆杆滑动安装在与其对应的主动槽内；各个所述主动槽的顶端为第一直槽，主动槽的底端为第二直槽，第一直槽和第二直槽之间通过斜面槽相连接，且第一直槽与方形管件之间的距离比第二直槽与方形管件之间的距离远；所述方形管件顶端两侧对称开设有两个卡槽，所述平板和U型板底端各对称安装有两个滑动块，各个所述滑动块均滑动安装在与其对应的卡槽内；所述平板和U型板的底端和方形管件之间通过橡胶圈进行密封连接；各个所述滑动管件底端侧壁上沿其周向方向均匀开设有多个第一穿孔，各个所述入气管件顶端侧壁上沿其周向方向均匀开设有第二穿孔；各个所述入气管件顶端侧壁上开设有辅助环槽，各个所述辅助环槽内各滑动设置有一堵塞圆环，各个所述堵塞圆环上沿其周向方向均匀开设有多个第三穿孔，且第一穿孔和第二穿孔均与第三穿孔相互对接连通，各个所述堵塞圆环顶端和辅助环槽内壁之间通过均匀设置的多个第一弹性件相连接；各个所述滑动管件顶端各设置有一聚集环，聚集环内壁设置成环型斜面，使得气体从聚集环内经过时，对气体进行一定的聚集作业；所述聚集环的底端沿其周向方向均匀开设有多个凹槽，各个所述凹槽内各滑动安装有一方块，各个所述方块和与其对应的凹槽内壁之间通过第三弹性件相连接，各个所述凹槽的内壁上以滑动配合的方式对称安装有两个夹块，各个所述夹块和与其对应的凹槽内壁之间通过第四弹性件相连接，所述入气管件的顶端均匀设置有多个插块，且插块和凹槽之间相互插接配合。
2.根据权利要求1所述的一种基于污水处理节能碳中和运行装置，其特征在于：还包括：太阳能发电机构；风能发电机构；蓄电池，所述太阳能发电机构以及风能发电机构用于给蓄电池蓄电，所述蓄电池用于给所述曝气泵供电；溶氧仪，其用于检测曝气池内的溶氧含量；控制系统，其与所述蓄电池、溶氧仪、太阳能发电机构以及风能发电机构通信连接。
3.根据权利要求1所述的一种基于污水处理节能碳中和运行装置，其特征在于：所述输气管件上位于各个所述入气管件的两侧对称设置有挡气单元，所述挡气单元用于入气管件内输气量较小时对进气量的调节。
发明内容
本发明的目的是提供一种基于污水处理节能碳中和运行装置，以解决现有技术中的上述问题。
为了实现上述目的，本发明提供如下技术方案：一种基于污水处理节能碳中和运行装置，包括曝气泵以及与其连通的输气管件，所述输气管件上均匀设置有多个入气管件，所述入气管件顶端滑动设置有滑动管件，滑动管件顶端设置有方形管件，方形管件顶端一侧滑动设置有平板，方形管件顶端另一侧滑动设置有U型板，平板和U型板上都均匀设置有多个曝气孔，且平板滑动设置在U型板内，通过平板在U型板内的滑动，以实现曝气孔大小的调节。
上述的，还包括：太阳能发电机构；风能发电机构；蓄电池，所述太阳能发电机构以及风能发电机构用于给蓄电池蓄电，所述蓄电池用于给所述曝气泵供电；溶氧仪，其用于检测曝气池内的溶氧含量；控制系统，其与所述蓄电池、溶氧仪、太阳能发电机构以及风能发电机构通信连接。
上述的，所述输气管件上位于各个所述入气管件的两侧对称安装有两个方杆，也即每侧各设置有一个方杆，各个所述方杆上均开设有一个主动槽，所述平板和U型板上各安装有一主动杆，各个所述主动杆上位于主动槽内各安装有滑动圆杆，且各个所述滑动圆杆滑动安装在与其对应的主动槽内。
上述的，各个所述主动槽的顶端为第一直槽，主动槽的底端为第二直槽，第一直槽和第二直槽之间通过斜面槽相连接，且第一直槽与方形管件之间的距离比第二直槽与方形管件之间的距离远。
上述的，所述方形管件顶端两侧对称开设有两个卡槽，所述平板和U型板底端各对称安装有两个滑动块，各个所述滑动块均滑动安装在与其对应的卡槽内。
上述的，所述平板和U型板的底端和方形管件之间通过橡胶圈进行密封连接。
上述的，各个所述滑动管件底端侧壁上沿其周向方向均匀开设有多个第一穿孔，各个所述入气管件顶端侧壁上沿其周向方向均匀开设有第二穿孔。
上述的，各个所述入气管件顶端侧壁上开设有辅助环槽，各个所述辅助环槽内各滑动设置有一堵塞圆环，各个所述堵塞圆环上沿其周向方向均匀开设有多个第三穿孔，且第一穿孔和第二穿孔均与第三穿孔相互对接连通，各个所述堵塞圆环顶端和辅助环槽内壁之间通过均匀设置的多个第一弹性件相连接。
上述的，各个所述滑动管件顶端各设置有一聚集环。
上述的，所述输气管件上位于各个所述入气管件的两侧对称设置有挡气单元，所述挡气单元用于入气管件内输气量较小时对进气量的调节。
本发明的有益效果在于：通过曝气泵和输气管件对入气管件内进行输气作业，通过输气时产生的推力，使得滑动管件、方形管件、平板和U型板在入气管件上向其顶端滑动，当进气量较大时，驱动平板和U型板向相互远离一端滑动，使得平板和U型板上的曝气孔的中心相重合，使得曝气孔内排出的较大的氧气量和产生较大的气泡；当进气量较小时，在滑动管件、方形管件、平板和U型板的重力作用下，使得滑动管件、方形管件、平板和U型板在入气管件上向其底端滑动，驱动平板和U型板向相互靠近一端滑动，使得平板对U型板上的曝气孔进行遮挡，同步的，U型板对平板上的曝气孔进行遮挡，使得曝气孔内排出的较小的氧气量和产生较小的气泡，根据氧气量的输送大小来调节曝气孔的大小，使得曝气孔处输出的氧气量和气泡产生的大小来适配曝气池内的废水量，达到节能减排的目的。
（发明人：张海军;张玫;张青;王进;秦臻）
