公布日：2024.01.16
申请日：2023.12.14
分类号：C02F3/30(2023.01)I;C02F7/00(2006.01)I
摘要
本发明公开了一种高寒地区节能污水处理装置，涉及国产精品久久99领域，包括通过管道依次连通设置的反应池以及降解池，降解池内设置有滤料层，降解池内插设有垂直布气管，垂直布气管位于滤料层的底部设置有水平布气管，垂直布气管的顶部连接有风车装置，风车装置能够在风力的吹动下旋转，并在垂直布气管内形成正压或负压，反应池内转动设置有搅拌件，搅拌件与风车装置通过传动组件传动连接。本发明通过风力、风车装置能够实现对搅拌件的驱动旋转，从而使得反应池内的污水能够处于流动状态，而不易发生冰冻。因此，水流无需长期保持流通状态，污水的浓度变化较低。
权利要求书

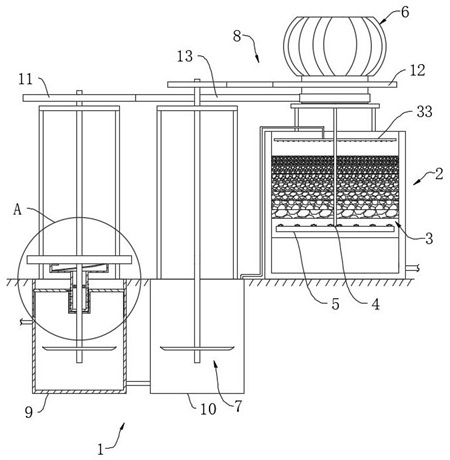

1.一种高寒地区节能污水处理装置，其特征是：包括通过管道依次连通设置的反应池(1)以及降解池(2)，所述降解池(2)内设置有滤料层(3)，所述降解池(2)内插设有垂直布气管(4)，所述垂直布气管(4)位于所述滤料层(3)的底部设置有水平布气管(5)，所述垂直布气管(4)的顶部连接有风车装置(6)，所述风车装置(6)能够在风力的吹动下旋转，并在所述垂直布气管(4)内形成正压或负压，所述反应池(1)内转动设置有搅拌件(7)，所述搅拌件(7)与所述风车装置(6)通过传动组件(8)传动连接；所述反应池(1)包括厌氧池(9)；所述厌氧池(9)的顶部还转动设置有动力轴(15)，所述动力轴(15)与对应的所述搅拌件(7)之间设置有蓄能组件(16)；所述蓄能组件(16)包括连接于所述动力轴(15)的蓄能单元(18)以及连接于对应的所述搅拌件(7)的传递单元(19)，所述蓄能单元(18)包括扭簧(20)以及棘轮棘爪组件(21)，所述传递单元(19)包括设置在所述搅拌件(7)上的齿轮三(22)以及设置在所述动力轴(15)上的齿状结构(23)，所述齿轮三(22)包括主体(24)以及沿周向弹动设置在所述主体(24)的侧壁上的齿单元(25)，所述齿单元(25)的一侧设置有斜面(26)，所述齿轮三(22)能够啮合于所述齿状结构(23)，所述棘轮棘爪组件(21)包括棘轮棘爪单元(27)以及电磁铁二(28)，所述电磁铁二(28)通电能够驱使棘爪从棘轮上脱出；所述动力轴(15)为中空结构，所述搅拌件(7)的转动轴同轴穿入所述动力轴(15)内，所述齿状结构(23)设置在所述动力轴(15)的内壁上。
2.根据权利要求1所述的高寒地区节能污水处理装置，其特征是：所述反应池(1)埋设于土层内。
3.根据权利要求1所述的高寒地区节能污水处理装置，其特征是：所述滤料层(3)的滤料从上至下粒径逐渐增大。
4.根据权利要求1-3任一项所述的高寒地区节能污水处理装置，其特征是：所述反应池(1)设置有两个，两个所述反应池(1)沿水流方向依次为所述厌氧池(9)、兼氧池(10)，且两个所述传动组件(8)的传动比不同，并能够使得所述兼氧池(10)内的所述搅拌件(7)的转速大于所述厌氧池(9)内的所述搅拌件(7)的转速。
5.根据权利要求4所述的高寒地区节能污水处理装置，其特征是：所述传动组件(8)包括连接于所述搅拌件(7)的转动轴的齿轮一(11)、连接于所述风车装置(6)的转动轴的齿轮二(12)，所述齿轮一(11)与所述齿轮二(12)之间传动连接有传动带(13)。
6.根据权利要求4所述的高寒地区节能污水处理装置，其特征是：所述厌氧池(9)的顶部密封滑动设置有压水板(14)，所述动力轴(15)与所述压水板(14)之间设置有动力组件(17)，当所述蓄能组件(16)释能时，所述动力轴(15)旋转并能够通过所述动力组件(17)驱动所述压水板(14)在竖向上的滑动。
7.根据权利要求6所述的高寒地区节能污水处理装置，其特征是：所述动力轴(15)的侧壁上螺旋开设有动力槽(29)，所述动力组件(17)包括沿径向弹动设置于所述压水板(14)的传动杆(30)，所述压水板(14)上还对应设置有电磁铁一(31)，所述电磁铁一(31)通电能够将所述传动杆(30)推入至所述动力槽(29)内，所述压水板(14)上还设置有复位弹簧(32)。
发明内容
本发明的目的在于克服现有技术的不足，提供一种高寒地区节能污水处理装置。
本发明的目的是通过以下技术方案来实现的：
一种高寒地区节能污水处理装置，包括通过管道依次连通设置的反应池以及降解池，所述降解池内设置有滤料层，所述降解池内插设有垂直布气管，所述垂直布气管位于所述滤料层的底部设置有水平布气管，所述垂直布气管的顶部连接有风车装置，所述风车装置能够在风力的吹动下旋转，并在所述垂直布气管内形成正压或负压，所述反应池内转动设置有搅拌件，所述搅拌件与所述风车装置通过传动组件传动连接。
所述反应池埋设于土层内。
所述滤料层的滤料从上至下粒径逐渐增大。
所述反应池设置有两个，两个所述反应池沿水流方向依次为厌氧池、兼氧池，且两个所述传动组件的传动比不同，并能够使得所述兼氧池内的所述搅拌件的转速大于所述厌氧池内的所述搅拌件的转速。
所述传动组件包括连接于所述搅拌件的转动轴的齿轮一、连接于所述风车装置的转动轴的齿轮二，所述齿轮一与所述齿轮二之间传动连接有传动带。
所述厌氧池的顶部密封滑动设置有压水板，所述厌氧池的顶部还转动设置有动力轴，所述动力轴与对应的所述搅拌件之间设置有蓄能组件，所述动力轴与所述压水板之间设置有动力组件，当所述蓄能组件释能时，所述动力轴旋转并能够通过所述动力组件驱动所述压水板在竖向上的滑动。
所述蓄能组件包括连接于所述动力轴的蓄能单元以及连接于对应的所述搅拌件的传递单元，所述蓄能单元包括扭簧以及棘轮棘爪组件，所述传递单元包括设置在所述搅拌件上的齿轮三以及设置在所述动力轴上的齿状结构，所述齿轮三包括主体以及沿周向弹动设置在所述主体的侧壁上的齿单元，所述齿单元的一侧设置有斜面，所述齿轮三能够啮合于所述齿状结构，所述棘轮棘齿组件包括棘轮棘爪单元以及电磁铁二，所述电磁铁二通电能够驱使棘爪从所述棘轮上脱出。
所述动力轴的侧壁上螺旋开设有动力槽，所述动力组件包括沿径向弹动设置于所述压水板的传动杆，所述压水板上还对应设置有电磁铁一，所述电磁铁一通电能够将所述传动杆推入至所述动力槽内，所述压水板上还设置有复位弹簧。
所述动力轴为中空结构，所述搅拌件的转动轴同轴穿入所述动力轴内，所述齿状结构设置在所述动力轴的内壁上。
本发明的有益效果是：
1、通过风车装置、垂直布气管以及水平布气管能够过自然压力差实现复氧，使得降解池具有好氧、厌氧交替功能，从而有效去除污水中COD，氨氮等污染物。
2、本发明通过风力、风车装置能够实现对搅拌件的驱动旋转，从而使得反应池内的污水能够处于流动状态，而不易发生冰冻。因此，水流无需长期保持流通状态，污水的浓度变化较低。
3、通过对两个传动组件的传动比的设置，使得厌氧池内的搅拌件转速小于兼氧池内的搅拌件的转速，如此厌氧池内可形成污水厌氧处理环境，兼氧池内则更易形成污水兼氧处理环境，污水处理的效率以及可靠性得到提高。
4、通过动力轴、压水板、蓄能组件以及动力组件的配合能够实现厌氧池的自动出水以及进水，并且蓄能组件可以对风力驱动旋转的搅拌件的旋转力进行蓄能，并为压水板的抽吸动作提供动力，以此实现了压水板的无需额外设置动力源的抽吸作业，因此本发明的污水处理装置更具节能性。
（发明人：佟洪金;陈杰;蒋厦;辜昊;纪昱彤;林茂;鲍林林;许冠东）
