高新污泥处理再利用生产系统

发布时间:2025-10-10 11:15:52  中国jk黑色丝袜美女被网站

公布日:2024.12.20

申请日:2024.11.20

分类号:C02F11/127(2019.01)I;C02F11/121(2019.01)I;B08B9/087(2006.01)I;C02F11/13(2019.01)I

摘要

本发明公开了一种污泥处理再利用的生产装置及生产工艺,属于污泥处理技术领域。该污泥处理再利用的生产装置,包括安装架,所述出水孔的表面设置有用于对污泥进行过滤的过滤机构,所述安装架的内部位于下料仓的位置设置有用于对污泥进行下料的下料机构。通过旋转机构带动筒体高速旋转产生的离心力对污泥进行脱水,过滤筒带动排水管旋转时,限位板通过推杆推动活塞在排水管的内部滑动,并推动限位块与排水口闭合,此时活塞挤压排水管的内部空气,使空气通过过滤网吹向过滤筒的内部,将粘附在过滤网表面的污泥垂落过滤网的表面,污泥进入预制槽的内部,通过预制辊与压料辊的同步转动,使压料块将污泥压实成块状,防止脱水后的污泥会飘散在空气中。


权利要求书

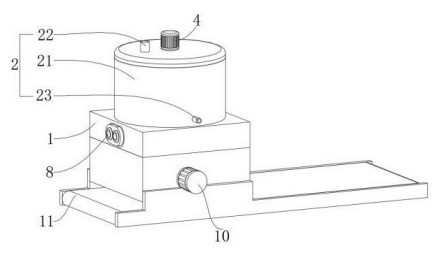

1.一种污泥处理再利用的生产装置,包括安装架(1),以及安装在安装架(1)顶部的脱水罐(2)和转动连接在脱水罐(2)内部的过滤筒(3),所述安装架(1)的底部安装有输送带(11),所述脱水罐(2)包括罐体(21),以及设置在罐体(21)顶部的进料口(22)和设置在罐体(21)侧壁的出水口(23),所述过滤筒(3)包括转动连接在罐体(21)内部的筒体(31)、沿圆周方向均匀设置在筒体(31)外周面的出水孔(32),以及设置在筒体(31)底部中央位置处的下料口(33),其特征在于:所述罐体(21)的内部设置有用于对筒体(31)内部污泥进行搅拌的旋转机构(4),其包括用于对筒体(31)内壁污泥进行刮除的刮除组件,及对污泥进行破碎的破碎组件;所述出水孔(32)的表面设置有用于对污泥进行过滤的过滤机构(5),所述罐体(21)的底端表面设置有下料口(33)适配的电动阀门(6),所述安装架(1)的内部中空形成有下料仓(7),所述下料仓(7)的内部安装有双螺旋输送机(8),所述安装架(1)的内部设置有下料仓(7)适配的出料口(9),所述安装架(1)内部的下料仓(7)位置设置有用于对污泥进行下料的下料机构(10)。

2.根据权利要求1所述的一种污泥处理再利用的生产装置,其特征在于:所述刮除组件包括伺服电机(401),以及驱动筒体(31)旋转的旋转套筒(402),所述旋转套筒(402)靠近罐体(21)顶部内壁的位置固定连接有第一齿轮(403),所述罐体(21)的顶部内壁设置有第一齿轮(403)适配的第二齿轮(404),所述旋转套筒(402)的外壁上转动连接有连接壳(405),所述连接壳(405)的内壁上设置有第二齿轮(404)适配的内齿环(406),所述连接壳(405)的外壁上固定连接有紧贴于筒体(31)内壁的第一刮板(407),所述第一刮板(407)靠近筒体(31)底部方向的一侧固定连接有用于对污泥进行下料的下料板(408),且下料板(408)的一端与旋转套筒(402)转动连接。

3.根据权利要求1所述的一种污泥处理再利用的生产装置,其特征在于:所述破碎组件包括与旋转套筒(402)内壁转动连接的连接柱(409),且连接柱(409)的底端与筒体(31)的内壁固定连接,所述连接柱(409)的外壁轴向设置有多组第一锥齿轮(410),所述旋转套筒(402)的外壁上转动连接有连接杆(411),且连接杆(411)的一端伸入旋转套筒(402)的内部,所述连接杆(411)伸入旋转套筒(402)的内部的一端设置有第一锥齿轮(410)适配的第二锥齿轮(412),所述连接杆(411)的外壁轴向设置有多组粉碎叶片(413)。

4.根据权利要求1所述的一种污泥处理再利用的生产装置,其特征在于:所述过滤机构(5)包括安装在出水孔(32)内部的排水管(501),所述排水管(501)靠近出水孔(32)一侧方向设置有出水孔(32)适配的过滤网(502),所述排水管(501)靠近筒体(31)外壁一侧方向设置有排水口(503)。

5.根据权利要求4所述的一种污泥处理再利用的生产装置,其特征在于:所述过滤机构(5)还包括设置在排水口(503)的表面并与排水口(503)适配的限位块(504),所述排水管(501)的表面设置有限位块(504)适配的弹簧片(505),所述排水管(501)的内部固定连接有连接弹簧(506),所述连接弹簧(506)远离排水口(503)一侧方向固定连接有推杆(507),所述推杆(507)靠近排水口(503)一侧方向设置有排水管(501)适配的活塞(508),所述罐体(21)的内壁设置有推杆(507)适配的限位板(509)。

6.根据权利要求1所述的一种污泥处理再利用的生产装置,其特征在于:所述下料机构(10)包括存料槽(1001)和模压组件,所述安装架(1)的内部设置有出料口(9)适配的存料槽(1001),所述存料槽(1001)的内壁上固定连接有电动滑轨(1002),所述电动滑轨(1002)的表面滑动连接有电动滑块(1003),所述电动滑块(1003)的表面固定连接有第二刮板(1004)。

7.根据权利要求6所述的一种污泥处理再利用的生产装置,其特征在于:所述模压组件包括设置在安装架(1)外壁上的驱动电机(1005),所述安装架(1)的内部设置有驱动电机(1005)适配的连接轴(1006),所述连接轴(1006)的外壁上固定连接有压料辊(1007),所述压料辊(1007)的外周面沿圆周方向上设置有多组压料块(1008),所述连接轴(1006)的一端外壁上固定连接有连接齿轮(1009),所述安装架(1)的内部转动连接有旋转柱(1010),所述旋转柱(1010)的一端外壁上设置有连接齿轮(1009)适配的联动齿轮(1011),所述旋转柱(1010)的外壁上固定连接有预制辊(1012),所述预制辊(1012)的外周面沿圆周方向上设置有压料块(1008)适配的预制槽(1013),所述预制辊(1012)的内壁上固定连接有复位弹簧(1014),所述复位弹簧(1014)靠近预制槽(1013)一侧方向上设置有预制槽(1013)适配的推板(1015),所述安装架(1)靠近输送带(11)一侧方向上设置有预制槽(1013)适配的下料槽(1016)。

8.根据权利要求1所述的一种污泥处理再利用的生产装置及生产工艺,其特征在于,包括以下步骤:S1:上料,首先通过进料口(22)将污泥注入进筒体(31)的内部;S2:脱水,启动旋转机构(4)使伺服电机(401)通过旋转套筒(402)带动筒体(31)高速旋转,同时第一刮板(407)能够将粘附在筒体(31)内壁的污泥刮掉,而粉碎叶片(413)能够对大块的污泥进行粉碎,利用筒体(31)旋转产生的离心力对污泥进行脱水;S3:排水,通过过滤网(502)能够将污泥与污水分离,防止污泥通过出水孔(32)排出筒体(31)的内部,污水再通过过滤网(502)进入罐体(21)与筒体(31)之间夹层之后通过出水口(23)排出;S4:下料,污泥脱水完成之后,通过双螺旋输送机(8)的粉碎之后输送到存料槽(1001)的内部,并通过压料辊(1007)与预制辊(1012)的配合,将污泥压制成块状,之后块状污泥落到输送带(11)的表面并输送到烘干室。

发明内容

本发明的目的在于提供一种污泥处理再利用的生产装置,以解决上述背景技术中提出的问题。

为实现上述目的,本发明提供如下技术方案:一种污泥处理再利用的生产装置,包括安装架,以及安装在安装架顶部的脱水罐和转动连接在脱水罐内部的过滤筒,所述安装架的底部安装有输送带,所述脱水罐包括罐体,以及设置在罐体顶部的进料口和设置在罐体侧壁的出水口,所述过滤筒包括转动连接在罐体内部的筒体、沿圆周方向均匀设置在筒体外周面的出水孔,以及设置在筒体底部中央位置处的下料口,所述罐体的内部设置有用于对筒体内部污泥进行搅拌的旋转机构,其包括用于对筒体内壁污泥进行刮除的刮除组件,及对污泥进行破碎的破碎组件;所述出水孔的表面设置有用于对污泥进行过滤的过滤机构,所述罐体的底端表面设置有下料口适配的电动阀门,所述安装架的内部中空形成有下料仓,所述下料仓的内部安装有双螺旋输送机,所述安装架的内部设置有下料仓适配的出料口,所述安装架内部的下料仓位置设置有用于对污泥进行下料的下料机构。

进一步的,所述刮除组件包括伺服电机,以及驱动筒体旋转的旋转套筒,所述旋转套筒靠近罐体顶部内壁的位置固定连接有第一齿轮,所述罐体的顶部内壁设置有第一齿轮适配的第二齿轮,所述旋转套筒的外壁上转动连接有连接壳,所述连接壳的内壁上设置有第二齿轮适配的内齿环,所述连接壳的外壁上固定连接有紧贴于筒体内壁的第一刮板,所述第一刮板靠近筒体底部方向的一侧固定连接有用于对污泥进行下料的下料板,且下料板的一端与旋转套筒转动连接。

进一步的,所述破碎组件包括与旋转套筒内壁转动连接的连接柱,且连接柱的底端与筒体的内壁固定连接,所述连接柱的外壁轴向设置有多组第一锥齿轮,所述旋转套筒的外壁上转动连接有连接杆,且连接杆的一端伸入旋转套筒的内部,所述连接杆伸入旋转套筒的内部的一端设置有第一锥齿轮适配的第二锥齿轮,所述连接杆的外壁轴向设置有多组粉碎叶片。

进一步的,所述过滤机构包括安装在出水孔内部的排水管,所述排水管靠近出水孔一侧方向设置有出水孔适配的过滤网,所述排水管靠近筒体外壁一侧方向设置有排水口。

进一步的,所述过滤机构还包括设置在排水口的表面并与排水口适配的限位块,所述排水管的表面设置有限位块适配的弹簧片,所述排水管的内部固定连接有连接弹簧,所述连接弹簧远离排水口一侧方向固定连接有推杆,所述推杆靠近排水口一侧方向设置有排水管适配的活塞,所述罐体的内壁设置有推杆适配的限位板。

进一步的,所述下料机构包括存料槽和模压组件,所述安装架的内部设置有出料口适配的存料槽,所述存料槽的内壁上固定连接有电动滑轨,所述电动滑轨的表面滑动连接有电动滑块,所述电动滑块的表面固定连接有第二刮板。

进一步的,所述模压组件包括设置在安装架外壁上的驱动电机,所述安装架的内部设置有驱动电机适配的连接轴,所述连接轴的外壁上固定连接有压料辊,所述压料辊的外周面沿圆周方向上设置有多组压料块,所述连接轴的一端外壁上固定连接有连接齿轮,所述安装架的内部转动连接有旋转柱,所述旋转柱的一端外壁上设置有连接齿轮适配的联动齿轮,所述旋转柱的外壁上固定连接有预制辊,所述预制辊的外周面沿圆周方向上设置有压料块适配的预制槽,所述预制辊的内壁上固定连接有复位弹簧,所述复位弹簧靠近预制槽一侧方向上设置有预制槽适配的推板,所述安装架靠近输送带一侧方向上设置有预制槽适配的下料槽。

一种污泥处理再利用的生产装置的使用方法,包括以下步骤:S1:上料,首先通过进料口将污泥注入进筒体的内部;S2:脱水,启动旋转机构使伺服电机通过旋转套筒带动筒体高速旋转,同时第一刮板能够将粘附在筒体内壁的污泥刮掉,而粉碎叶片能够对大块的污泥进行粉碎,利用筒体旋转产生的离心力对污泥进行脱水;S3:排水,通过过滤网能够将污泥与污水分离,防止污泥通过出水孔排出筒体的内部,污水在通过过滤网进入罐体与筒体之间夹层之后通过出水口排出;S4:下料,污泥脱水完成之后,通过双螺旋输送机的粉碎之后输送到存料槽的内部,并通过压料辊与预制辊的配合,将污泥压制成块状,之后块状污泥落到输送带的表面并输送到烘干室。

与现有技术不同之处在于,本申请的有益效果在于:该污泥处理再利用的生产装置及生产工艺,通过旋转机构带动筒体高速旋转产生的离心力对污泥进行脱水,同时带动第一刮板向筒体相反的方向转动,将粘附在筒体内壁表面的污泥刮除,过滤筒在带动排水管旋转,限位板通过推杆推动活塞在排水管的内部滑动,并推动限位块与排水口闭合,此时活塞挤压排水管的内部空气,使空气通过过滤网吹向过滤筒的内部,将粘附在过滤网表面的污泥垂落过滤网的表面,污泥进入预制槽的内部,通过预制辊与压料辊的同步转动,使压料块将污泥压实成块状,防止脱水后的污泥会飘散在空气中。

(发明人:黄刚;刘合建;刘甲大;徐雅秋;宋明明;宋丙春;纪启涛;纪卓阳)
