公布日：2024.12.17
申请日：2024.09.03
分类号：C10B57/04(2006.01)I;C10B57/06(2006.01)I;C10B31/00(2006.01)I;C02F11/10(2006.01)I;B09B3/40(2022.01)I
摘要
本发明属于焦化固废处理技术领域，涉及一种焦化固废添加处理系统，包括：炼焦煤输送组件，用于输送炼焦煤；焦油渣粉配给组件，用于配给焦油渣粉；生化污泥配给组件，用于配给生化污泥；混合组件，用于接收所述炼焦煤输送组件、所述焦油渣粉配给组件和所述生化污泥配给组件分别输送的炼焦煤、焦油渣粉和生化污泥并混合；所述混合组件位于所述炼焦煤输送组件、所述焦油渣粉配给组件和所述生化污泥配给组件的下方；混合料输送组件，用于接收所述混合组件混合后的混合料并输送至焦炉；所述混合料输送组件位于所述混合组件的下方。本申请可实现固废不落地添加，避免二次污染，装置机械化程度高，降低了劳动强度。

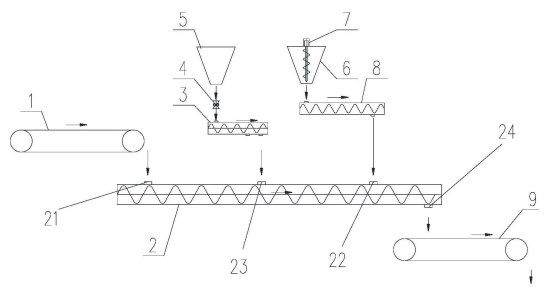

权利要求书
1.一种焦化固废添加处理系统，其特征在于，包括：炼焦煤输送组件，用于输送炼焦煤；焦油渣粉配给组件，用于配给焦油渣粉；生化污泥配给组件，用于配给生化污泥；混合组件，用于接收所述炼焦煤输送组件、所述焦油渣粉配给组件和所述生化污泥配给组件分别输送的炼焦煤、焦油渣粉和生化污泥并混合；所述混合组件位于所述炼焦煤输送组件、所述焦油渣粉配给组件和所述生化污泥配给组件的下方；混合料输送组件，用于接收所述混合组件混合后的混合料并输送至焦炉；所述混合料输送组件位于所述混合组件的下方。
2.根据权利要求1所述的焦化固废添加处理系统，其特征在于，所述炼焦煤输送组件包括：炼焦煤带式输送机，所述炼焦煤带式输送机的输出端位于所述混合组件的正上方。
3.根据权利要求1所述的焦化固废添加处理系统，其特征在于，所述焦油渣粉配给组件包括：焦油渣粉槽，所述焦油渣粉槽位于所述混合组件的正上方。
4.根据权利要求3所述的焦化固废添加处理系统，其特征在于，所述焦油渣粉配给组件还包括：单轴螺旋输送机，所述单轴螺旋输送机的输出端位于所述混合组件的正上方，且输入端位于所述焦油渣粉槽的正下方。
5.根据权利要求4所述的焦化固废添加处理系统，其特征在于，所述焦油渣粉配给组件还包括：定量给料器，所述定量给料器设置于所述焦油渣粉槽的输出端正下方，且位于所述单轴螺旋输送机的输入端正上方。
6.根据权利要求1所述的焦化固废添加处理系统，其特征在于，所述生化污泥配给组件包括：生化污泥槽，所述生化污泥槽位于所述混合组件的正上方。
7.根据权利要求6所述的焦化固废添加处理系统，其特征在于，所述生化污泥配给组件还包括：螺旋输料器，所述螺旋输料器设置于所述生化污泥槽中。
8.根据权利要求6所述的焦化固废添加处理系统，其特征在于，所述生化污泥配给组件还包括：无轴螺旋输送机，所述无轴螺旋输送机的输入端位于所述生化污泥槽的输出端正下方，所述无轴螺旋输送机的输出端位于所述混合组件的正上方。
9.根据权利要求1所述的焦化固废添加处理系统，其特征在于，所述混合料输送组件包括：焦煤带式输送机，所述焦煤带式输送机位于所述混合组件的输出端正下方。
10.根据权利要求1所述的焦化固废添加处理系统，其特征在于，所述混合组件包括：双螺旋混合输送机，所述双螺旋混合输送机上设置有添加炼焦煤进口、添加生化污泥进口、添加焦油渣粉进口和混合料出口，其中，所述添加炼焦煤进口位于所述炼焦煤输送组件中炼焦煤带式输送机的输出端的正下方，所述添加生化污泥进口位于所述生化污泥配给组件中无轴螺旋输送机的输出端的正下方，所述添加焦油渣粉进口位于所述焦油渣粉配给组件中单轴螺旋输送机的输出端的正下方，所述混合料出口位于所述混合料输送组件中焦煤带式输送机的输入端正上方。
发明内容
有鉴于此，本发明提供一种焦化固废添加处理系统。
具体地，本发明是通过如下技术方案实现的：
根据本发明的第一方面，提供一种焦化固废添加处理系统，包括：
炼焦煤输送组件，用于输送炼焦煤；
焦油渣粉配给组件，用于配给焦油渣粉；
生化污泥配给组件，用于配给生化污泥；
混合组件，用于接收所述炼焦煤输送组件、所述焦油渣粉配给组件和所述生化污泥配给组件分别输送的炼焦煤、焦油渣粉和生化污泥并混合；所述混合组件位于所述炼焦煤输送组件、所述焦油渣粉配给组件和所述生化污泥配给组件的下方；
混合料输送组件，用于接收所述混合组件混合后的混合料并输送至焦炉；所述混合料输送组件位于所述混合组件的下方。
可选地，所述炼焦煤输送组件包括：炼焦煤带式输送机，所述炼焦煤带式输送机的输出端位于所述混合组件的正上方。
可选地，所述焦油渣粉配给组件包括：焦油渣粉槽，所述焦油渣粉槽位于所述混合组件的正上方。
可选地，所述焦油渣粉配给组件还包括：单轴螺旋输送机，所述单轴螺旋输送机的输出端位于所述混合组件的正上方，且输入端位于所述焦油渣粉槽的正下方。
可选地，所述焦油渣粉配给组件还包括：定量给料器，所述定量给料器设置于所述焦油渣粉槽的输出端正下方，且位于所述单轴螺旋输送机的输入端正上方。
可选地，所述生化污泥配给组件包括：生化污泥槽，所述生化污泥槽位于所述混合组件的正上方。
可选地，所述生化污泥配给组件还包括：螺旋输料器，所述螺旋输料器设置于所述生化污泥槽中。
可选地，所述生化污泥配给组件还包括：无轴螺旋输送机，所述无轴螺旋输送机的输入端位于所述生化污泥槽的输出端正下方，所述无轴螺旋输送机的输出端位于所述混合组件的正上方。
可选地，所述混合料输送组件包括：焦煤带式输送机，所述焦煤带式输送机位于所述混合组件的输出端正下方。
可选地，所述混合组件包括：双螺旋混合输送机，所述双螺旋混合输送机上设置有添加炼焦煤进口、添加生化污泥进口、添加焦油渣粉进口和混合料出口，其中，所述添加炼焦煤进口位于所述炼焦煤输送组件中炼焦煤带式输送机的输出端的正下方，所述添加生化污泥进口位于所述生化污泥配给组件中无轴螺旋输送机的输出端的正下方，所述添加焦油渣粉进口位于所述焦油渣粉配给组件中单轴螺旋输送机的输出端的正下方，所述混合料出口位于所述混合料输送组件中焦煤带式输送机的输入端正上方。
本发明提供的技术方案至少带来以下有益效果：
本申请提供的一种焦化固废添加处理系统可实现焦油渣粉、生化污泥同时与炼焦煤添加回配，实现固废不落地添加，避免二次污染，装置机械化程度高，降低了劳动强度。
（发明人：胡美权;张丽早;侯添;孟素）
