公布日：2024.01.16
申请日：2023.11.14
分类号：C02F1/52(2023.01)I;C02F1/00(2023.01)I
摘要
本发明公开了一种生活污水净化处理装置及其净化方法，属于国产精品久久99领域。本发明包括处理箱，处理箱的左侧壁中部插设有进污管，处理箱的右侧壁中部插设有排水管，排水管的里端部固设有贯通连接的净化滤筒，净化滤筒的外环面开设有若干净化滤孔，且排水管通过往复机构与处理箱连接；净化滤筒的左侧设有过滤箱，过滤箱的外侧壁与处理箱的内壁固接，处理箱内左侧壁与过滤箱之间设有若干搅拌轴，每根搅拌轴的前后端部均与处理箱的内壁转动连接，每根搅拌轴上均固设有若干搅拌桨。本发明絮凝沉淀操作相对简单，维护工作较为容易，建设和运营成本相对较低，能够提高污水净化过滤的效率，使污水达到符合排放标准的水质。
权利要求书
1.一种生活污水净化处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)的左侧壁中部插设有贯穿固接的进污管(2)，所述处理箱(1)的右侧壁中部插设有横向贯穿且转动连接的排水管(8)，所述排水管(8)的一侧端部固设有贯通连接的净化滤筒(9)，所述净化滤筒(9)的外环面开设有若干均匀排列的净化滤孔，且所述排水管(8)通过往复机构与处理箱(1)连接；所述净化滤筒(9)的左侧设有过滤箱(7)，所述过滤箱(7)的外侧壁与处理箱(1)的内壁固接，所述处理箱(1)内左侧壁与过滤箱(7)之间设有若干上下交错分布的搅拌轴(4)，每根所述搅拌轴(4)的前后端部均与处理箱(1)的内壁转动连接，每根所述搅拌轴(4)上均固设有若干交错分布的搅拌桨(5)。
2.根据权利要求1所述的一种生活污水净化处理装置，其特征在于：所述净化滤筒(9)的前后两侧设有一对对称分布的刮板(10)，一对所述刮板(10)的相对侧边抵在净化滤筒(9)的外表面上，且一对所述刮板(10)的右端部均与处理箱(1)内右侧壁固接。
3.根据权利要求2所述的一种生活污水净化处理装置，其特征在于：所述往复机构包括齿轮环(11)、固定齿条(15)，所述处理箱(1)的右侧壁固设有一对固定耳座(12)，一对所述固定耳座(12)的外端部均开设有矩形滑孔，一对所述固定耳座(12)之间设有矩形滑板(13)，所述矩形滑板(13)的前后两端部分别滑动贯穿对应的矩形滑孔；所述排水管(8)的中部套设有同心固接的齿轮环(11)，所述齿轮环(11)的底部设有固定齿条(15)，所述固定齿条(15)的底面固设有开口朝下的U型板(14)，所述U型板(14)的开口两端部与矩形滑板(13)的前后两端部固接。
4.根据权利要求3所述的一种生活污水净化处理装置，其特征在于：一对所述固定耳座(12)之间设有第二电机(17)，所述第二电机(17)与处理箱(1)右侧壁固接，所述第二电机(17)的上部与下部均设置有从动轴(19)，每根所述从动轴(19)的端部均与处理箱(1)右侧壁转动连接。
5.根据权利要求4所述的一种生活污水净化处理装置，其特征在于：所述第二电机(17)的电机轴端部套设有同心固接的驱动齿轮(18)，每根所述从动轴(19)的中部均套设有同心固接的从动齿轮(20)，所述驱动齿轮(18)分别与两组从动齿轮(20)啮合连接。
6.根据权利要求5所述的一种生活污水净化处理装置，其特征在于：所述从动轴(19)的外端部均套设有同心固接的缺口齿轮(21)，缺口齿轮(21)共两组并分别设置在矩形滑板(13)的上下两侧，所述矩形滑板(13)的上下两侧面中部均固设有从动齿条(16)，一对所述缺口齿轮(21)交替与一对从动齿条(16)啮合连接。
7.根据权利要求6所述的一种生活污水净化处理装置，其特征在于：所述过滤箱(7)内设有若干等距分布的过滤隔板，若干所述过滤隔板与过滤箱(7)的两侧壁之间填充有活性炭颗粒。

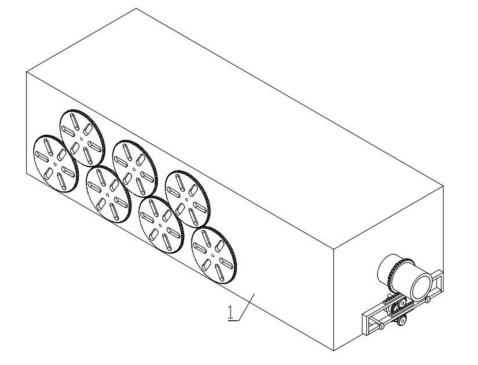

8.根据权利要求7所述的一种生活污水净化处理装置，其特征在于：所述搅拌轴(4)的前端部均转动延伸至处理箱(1)的外侧，且每根所述搅拌轴(4)的前端部均套设有同心固接的联动齿轮(6)，联动齿轮(6)位于处理箱(1)的外侧呈上下交错相邻排布状，相邻的联动齿轮(6)均啮合连接。
9.根据权利要求8所述的一种生活污水净化处理装置，其特征在于：所述处理箱(1)的背面固设有第一电机(3)，所述第一电机(3)的电机轴转动延伸至处理箱(1)内，且第一电机(3)的电机轴与对应的搅拌轴(4)同轴固接。
10.根据权利要求9所述的一种生活污水净化处理装置的净化方法，其特征在于：其步骤为：步骤一：启动第一电机(3)，第一电机(3)的电机轴带动对应的搅拌轴(4)、搅拌桨(5)、联动齿轮(6)进行同步转动，通过联动齿轮(6)的啮合作用，带动其余的搅拌轴(4)、搅拌桨(5)进行转动，使得位于上方的搅拌轴(4)、搅拌桨(5)进行反向转动，位于下方的搅拌轴(4)、搅拌桨(5)进行正向转动；步骤二：启动第二电机(17)，第二电机(17)的电机轴带动驱动齿轮(18)进行同步转动，驱动齿轮(18)啮合带动一对从动齿轮(20)、一对从动轴(19)及一对缺口齿轮(21)进行反向转动；步骤三：一对缺口齿轮(21)交替与一对从动齿条(16)啮合作用，带动矩形滑板(13)、U型板(14)、固定齿条(15)沿着一对固定耳座(12)进行前后往复滑动；步骤四：固定齿条(15)往复滑动时，固定齿条(15)啮合带动齿轮环(11)、排水管(8)、净化滤筒(9)进行往复正反向转动；步骤五：生活污水经由进污管(2)进入处理箱(1)内，并向进污管(2)内加入适量的絮凝沉淀剂，生活污水与絮凝沉淀剂在若干搅拌桨(5)的共同作用下，进行均匀混合搅拌形成絮凝沉淀；而后污水流过过滤箱(7)并通过活性炭颗粒进行过滤净化，净化后的污水顺着净化滤孔进入净化滤筒(9)内并经由排水管(8)排出，由于净化滤筒(9)处于往复转动，一对刮板(10)对净化滤筒(9)进行刮壁作业。
发明内容
1.发明要解决的技术问题
针对现有技术存在的缺陷与不足，本发明提供了一种生活污水净化处理装置及其净化方法，本发明通过将生活污水与絮凝沉淀剂在若干搅拌桨的共同作用下，进行均匀混合搅拌形成絮凝沉淀，操作相对简单，维护工作较为容易，建设和运营成本相对较低；污水流过过滤箱并通过活性炭颗粒进行过滤净化，净化后的污水顺着净化滤孔进入净化滤筒内并经由排水管排出，由于净化滤筒处于往复转动，提高污水净化过滤的效率，使污水达到符合排放标准的水质。
2.技术方案
为达到上述目的，本发明提供的技术方案为：
本发明的一种生活污水净化处理装置，包括处理箱，所述处理箱的左侧壁中部插设有贯穿固接的进污管，所述处理箱的右侧壁中部插设有横向贯穿且转动连接的排水管，所述排水管的一侧端部固设有贯通连接的净化滤筒，所述净化滤筒的外环面开设有若干均匀排列的净化滤孔，且所述排水管通过往复机构与处理箱连接；
所述净化滤筒的左侧设有过滤箱，所述过滤箱的外侧壁与处理箱的内壁固接，所述处理箱内左侧壁与过滤箱之间设有若干上下交错分布的搅拌轴，每根所述搅拌轴的前后端部均与处理箱的内壁转动连接，每根所述搅拌轴上均固设有若干交错分布的搅拌桨。
进一步地，所述净化滤筒的前后两侧设有一对对称分布的刮板，一对所述刮板的相对侧边抵在净化滤筒的外表面上，且一对所述刮板的右端部均与处理箱内右侧壁固接。
进一步地，所述往复机构包括齿轮环、固定齿条，所述处理箱的右侧壁固设有一对固定耳座，一对所述固定耳座的外端部均开设有矩形滑孔，一对所述固定耳座之间设有矩形滑板，所述矩形滑板的前后两端部分别滑动贯穿对应的矩形滑孔；
所述排水管的中部套设有同心固接的齿轮环，所述齿轮环的底部设有固定齿条，所述固定齿条的底面固设有开口朝下的U型板，所述U型板的开口两端部与矩形滑板的前后两端部固接。
进一步地，一对所述固定耳座之间设有第二电机，所述第二电机与处理箱右侧壁固接，所述第二电机的上部与下部均设置有从动轴，每根所述从动轴的端部均与处理箱右侧壁转动连接。
进一步地，所述第二电机的电机轴端部套设有同心固接的驱动齿轮，每根所述从动轴的中部均套设有同心固接的从动齿轮，所述驱动齿轮分别与两组从动齿轮啮合连接。
进一步地，所述从动轴的外端部均套设有同心固接的缺口齿轮，缺口齿轮共两组并分别设置在矩形滑板的上下两侧，所述矩形滑板的上下两侧面中部均固设有从动齿条，一对所述缺口齿轮交替与一对从动齿条啮合连接。
进一步地，所述过滤箱内设有若干等距分布的过滤隔板，若干所述过滤隔板与过滤箱的两侧壁之间填充有活性炭颗粒。
进一步地，所述搅拌轴的前端部均转动延伸至处理箱的外侧，且每根所述搅拌轴的前端部均套设有同心固接的联动齿轮，联动齿轮位于处理箱的外侧呈上下交错相邻排布状，相邻的联动齿轮均啮合连接。
进一步地，所述处理箱的背面固设有第一电机，所述第一电机的电机轴转动延伸至处理箱内，且第一电机的电机轴与对应的搅拌轴同轴固接。
一种生活污水净化处理装置的净化方法，其步骤为：
步骤一：启动第一电机，第一电机的电机轴带动对应的搅拌轴、搅拌桨、联动齿轮进行同步转动，通过联动齿轮的啮合作用，带动其余的搅拌轴、搅拌桨进行转动，使得位于上方的搅拌轴、搅拌桨进行反向转动，位于下方的搅拌轴、搅拌桨进行正向转动；
步骤二：启动第二电机，第二电机的电机轴带动驱动齿轮进行同步转动，驱动齿轮啮合带动一对从动齿轮、一对从动轴及一对缺口齿轮进行反向转动；
步骤三：一对缺口齿轮交替与一对从动齿条啮合作用，带动矩形滑板、U型板、固定齿条沿着一对固定耳座进行前后往复滑动；
步骤四：固定齿条往复滑动时，固定齿条啮合带动齿轮环、排水管、净化滤筒进行往复正反向转动；
步骤五：生活污水经由进污管进入处理箱内，并向进污管内加入适量的絮凝沉淀剂，生活污水与絮凝沉淀剂在若干搅拌桨的共同作用下，进行均匀混合搅拌形成絮凝沉淀；
而后污水流过过滤箱并通过活性炭颗粒进行过滤净化，净化后的污水顺着净化滤孔进入净化滤筒内并经由排水管排出，由于净化滤筒处于往复转动，一对刮板对净化滤筒进行刮壁作业。
3.有益效果
采用本发明提供的技术方案，与现有技术相比，具有如下有益效果：
1、本申请中，生活污水与絮凝沉淀剂在若干搅拌桨的共同作用下，进行均匀混合搅拌形成絮凝沉淀，操作相对简单，维护工作较为容易，建设和运营成本相对较低；
2、本申请中，污水流过过滤箱并通过活性炭颗粒进行过滤净化，净化后的污水顺着净化滤孔进入净化滤筒内并经由排水管排出，由于净化滤筒处于往复转动，提高污水净化过滤的效率，使污水达到符合排放标准的水质。
（发明人：许坤）
