公布日：2024.12.20
申请日：2024.11.06
分类号：B01D36/04(2006.01)I;C02F1/00(2023.01)I;C02F11/13(2019.01)I;C02F103/20(2006.01)N
摘要
本发明涉及废水处理技术领域，具体是一种用于猪养殖的废水处理装置及处理方法，装置包括有开设在地面下的废水处理井，势能转化通道，连通设置在废水处理井内顶部，势能转化通道顶部与废水排放管道底端连通，势能转化通道内部两侧对称设置有多组势能转化组件，自清洁式过滤组件，设置在势能转化通道下侧的废水处理井内部，沉淀池，设置在自清洁过滤组件下方的废水处理井内底部。本装置对猪养殖废水进行自动化处理，且可进行多次会回流利用，并且利用势能转化，充分降低处理成本且保持高加工效率。
权利要求书

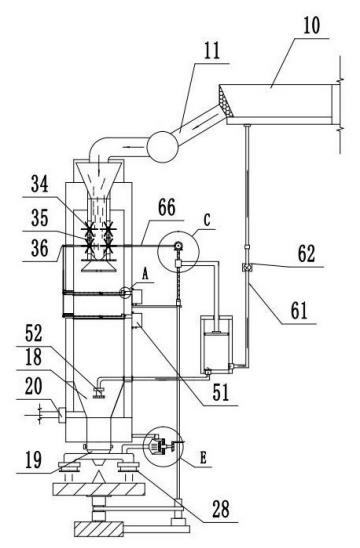

1.一种用于猪养殖的废水处理装置，其特征在于，包括有开设在地面下的废水处理井（13），所述废水处理井（13）顶部通过废水排放管道（11）与猪养殖区（10）的排放处连通；势能转化通道（15），连通设置在所述废水处理井（13）内顶部，所述势能转化通道（15）顶部与废水排放管道（11）底端连通，势能转化通道（15）内部两侧对称设置有多组势能转化组件；自清洁式过滤组件，设置在所述势能转化通道（15）下侧的废水处理井（13）内部，用于对过滤网（14）中输出的废水进行多级过滤，所述自清洁式过滤组件与势能转化组件转动连接；沉淀池（18），设置在所述自清洁过滤组件下方的废水处理井（13）内底部，所述沉淀池（18）顶部一侧向外开设有用于将分离后的废水排出的液体排放口（20），另一侧上部向外设置有回流组件，所述回流组件顶部输出端延伸至猪养殖区（10）出，所述回流组件包括有辅回升泵，辅回升泵与势能转化组件连接，其用于辅助沉淀池（18）中的液体回流至猪养殖区（10）内；固体风干组件，旋转式设置在所述沉淀池（18）正下方，底部一侧通过转动连接件与势能转化组件转动连接，所述沉淀池（18）中固液分离后的固体向下输出，分流转移到固体风干组件上转动，所述固体风干组件上侧设置有多孔风干装置，多孔风干装置对旋转下的固体风干组件内的固体进行风干，所述多孔风干装置驱动端与转动连接件转动连接。
2.根据权利要求1所述的一种用于猪养殖的废水处理装置，其特征在于，所述猪养殖区（10）排放处与废水排放管道（11）的连通处设置有粗滤网，所述废水排放管道（11）上设置有控制阀。
3.根据权利要求2所述的一种用于猪养殖的废水处理装置，其特征在于，所述废水处理井（13）顶端与废水排放管道（11）底端连通处设置有一组漏斗型结构的集水通道（12）。
4.根据权利要求3所述的一种用于猪养殖的废水处理装置，其特征在于，所述自清洁组件包括有平行分布设置在废水排放管道（11）内部的过滤网（14），所述过滤网（14）上表面横向移动式设置有推板（43）,推板（43）一侧连接有循环驱动件，循环驱动件外端部延伸至废水排放管道（11）外部且通过传动带Ⅱ（37）向上转动连接有传动轴Ⅱ（36）,传动轴Ⅱ（36）一侧与传动带Ⅲ（66）转动连接，所述循环驱动件包括有转动设置在过滤网（14）上侧横向分布的丝杠Ⅱ（38）,所述丝杠Ⅱ（38）上螺纹连接有螺母Ⅱ（39），所述螺母Ⅱ（39）上设置有用于限制其自转的导向装置，丝杠Ⅱ（38）远离传动带Ⅱ（37）的一端开设有杂质输出口，所述杂质输出口外侧连通有安装在废水排放管道（11）外壁上的滤渣收集箱（51），所述杂质输出口处弹性设置有一组摆动密封板（49），摆动密封板（49）外部一侧通过扭转弹簧（50）弹性连接在滤渣收集箱（51）内底壁上，扭转弹簧（50）处于自由状态时，控制摆动密封板（49）处于竖直状态，所述螺母Ⅱ（39）底部通过Z型连杆（42）与推板（43）固连；所述推板（43）包括有竖直的基板（44）,基板（44）一侧与Z型连杆（42）固连，所述基板（44）底部开设有缓冲腔，所述缓冲腔内部升降式设置有限位块（48），限位块（48）顶部通过弹簧（47）与缓冲腔内顶部连接，所述限位块（48）底部连接有缓冲杆（46）,缓冲杆（46）底部安装有直角三角推块（45）。
5.根据权利要求4所述的一种用于猪养殖的废水处理装置，其特征在于，所述丝杠Ⅱ（38）另一端连接有置于废水排放管道（11）外部的伞齿轮Ⅵ（41）,伞齿轮Ⅵ（41）一侧啮合有伞齿轮Ⅴ（40），伞齿轮Ⅴ（40）一侧安装有导杆，导杆通过传动带Ⅱ（37）与上侧传动轴Ⅱ（36）、下侧伞齿轮Ⅴ（40）上的导杆转动连接。
6.根据权利要求5所述的一种用于猪养殖的废水处理装置，其特征在于，所述回流组件包括有设置在沉淀池（18）内部上方的液体回收滤管（52）,所述液体回收滤管（52）一端连通有延伸至废水排放管道（11）外部的输出管（53）,输出管（53）端部与辅回升泵连通，所述辅回升泵包括有一组活塞腔（54）,活塞腔（54）内部升降式设置有活塞板（55）,活塞板（55）顶中部连接有L型连杆（56）,L型连杆（56）端部与转动连接件固定，所述转动连接件控制活塞板（55）在活塞腔（54）内部循环升降，所述活塞腔（54）底部与侧壁分别开设有开合口（64），底部开合口（64）与输出管（53）连通，侧壁开合口（64）向外连通有回流管（61）,回流管（61）顶端延伸至猪养殖区（10）上，所述回流管（61）上设置有泵体（62），底部开合口（64）上侧向内摆动、侧壁开合口（64）内部向外摆动均设置有一组弹性密封板（65）。
7.根据权利要求6所述的一种用于猪养殖的废水处理装置，其特征在于，所述转动连接件包括有与L型连杆（56）端部固定连接的螺母（57）,螺母（57）中部螺纹连接有竖直的丝杠（58），所述丝杠（58）顶部安装有伞齿轮Ⅲ（59）,伞齿轮Ⅲ（59）一侧垂直啮合有伞齿轮Ⅳ（60），所述伞齿轮Ⅳ（60）一侧安装有连接杆，连接杆与传动带Ⅲ（66）转动连接，螺母（57）上设置有用于限制其自转的导向装置。
8.根据权利要求7所述的一种用于猪养殖的废水处理装置，其特征在于，所述固体风干组件包括有一组正置在固体输出口（19）下方的固体风干盘（21），所述固体风干盘（21）顶部均匀开设有多个环形分布的V型V型槽（22），所述固体风干盘（21）底中部连接有旋转柱（25）,旋转柱（25）底部旋转式安装有底座（24），旋转柱（25）一侧通过传动带Ⅰ（26）转动连接有连接轴（27），所述连接轴（27）顶端与丝杠（58）底端固定，所述固体风干盘（21）底中部设置有一组锥形结构的分流体（23）,分流体（23）正置在固体输出口（19）下方。
9.根据权利要求8所述的一种用于猪养殖的废水处理装置，其特征在于，所述多孔风干装置包括有安装在废水排放管道（11）底部的类十字型结构的出风管（28），出风管（28）顶部一侧通过传输管（30）连通有热风机（29），热风机（29）驱动轴连接有伞齿轮Ⅰ（31），伞齿轮Ⅰ（31）一侧垂直啮合有安装在连接轴（27）上的伞齿轮Ⅱ（32）。
10.根据权利要求9所述的一种用于猪养殖的废水处理装置的用于猪养殖的废水处理装置处理方法，其特征在于，包含以下步骤：步骤1：开启废水排放管道（11）上的控制阀，将猪养殖区（10）内部养殖产生的废水先经过猪养殖区（10）与废水排放管道（11）处的粗滤网过滤，然后沿着废水排放管道（11）转移到集水通道（12）中，此时通过集水通道（12）的聚集，将废水沿着势能转化通道（15）内部集中快速下落，下落的废水经过叶轮（16）时，带动叶轮（16）转动，此时配合传动链（35）以及传动带Ⅲ（66），将废水下落的重力势能转化为动能，且通过传动带Ⅲ（66）向外传递；步骤2：经过势能转化通道（15）中下落的废水利用扩散式排放口（17）进行扩散，然后均匀的喷洒在过滤网（14）上，然后通过多层过滤网（14）对其进行多级过滤处理，处理后的废水在重力作用下，转移到沉淀池（18）内部收集进行静置沉淀，在沉淀池（18）内部存储至一定量的废水后，关闭废水排放管道（11）上的控制阀，此时保持沉淀池（18）内部静置进行固液分离，分离后的固液，一部分液体通过液体排放口（20）排出，一部分液体在液体回收滤管（52）的传输下转移到输出管（53）内，然后经过回流管（61）回流至猪养殖区（10）内部进行再次使用；步骤3：在过滤网（14）对废液进行过滤时，通过传动带Ⅲ（66）、传动轴Ⅱ（36）、传动带Ⅱ（37）的转动连接，带动丝杠Ⅱ（38）转动，然后控制螺母Ⅱ（39）沿着丝杠Ⅱ（38）来回移动，进而带动直角三角推块（45）对过滤网（14）上表面进行清洁，将过滤残留的杂质转移到滤渣收集箱（51）内部存储；步骤4：控制液体回收滤管（52）吸收液体时，在转动连接件的作用下，带动活塞板（55）在活塞腔（54）内部上下移动，从而控制输出管（53）内部产生吸力，然后配合泵体（62），将液体沿着回流管（61）回流使用；步骤5：沉淀池（18）中上侧液体处理完成之后，开启固体输出口（19），将固体下落经过分流体（23）分流道V型槽（22）内，然后在连接轴（27）的转动下带动固体风干盘（21）旋转，以及利用伞齿轮Ⅱ（32）与伞齿轮Ⅰ（31）的啮合驱动热风机（29）运行，以此通过出风管（28）对旋转下的V型槽（22）上的固体淤泥进行风干处理；步骤6：在沉淀池（18）内固体、液体处理完成之后，开启废水排放管道（11），再次将废水朝向废水排放管道（11）内部输送，进行新一轮处理。
发明内容
本发明的目的在于提供一种用于猪养殖的废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于猪养殖的废水处理装置，包括有开设在地面下的废水处理井，废水处理井顶部通过废水排放管道与猪养殖区的排放处连通，猪养殖区内部猪养殖时产生的废水直接通过废水排放管道转移到废水处理井内部进行处理；势能转化通道，连通设置在废水处理井内顶部，势能转化通道顶部与废水排放管道底端连通，势能转化通道内部两侧对称设置有多组势能转化组件，势能转化组件将势能转化通道内部下落废水的重力势能转化为旋转动能，而后进行传递，为后续对废水的处理动能使用；自清洁式过滤组件，设置在势能转化通道下侧的废水处理井内部，用于对过滤网中输出的废水进行多级过滤，同时自清洁式过滤组件与势能转化组件转动连接，自清洁式过滤组件受到势能转化组件的驱动，对过滤残留的滤渣杂质进行自动化清理，保持过滤结构的实时清洁；沉淀池，设置在自清洁过滤组件下方的废水处理井内底部，用于对过滤后的废水进行静置固液分离，沉淀池顶部一侧向外开设有用于将分离后的废水排出的液体排放口，另一侧上部向外设置有回流组件，回流组件顶部输出端延伸至猪养殖区出，即处理后的废水经过回流组件再次转移到猪养殖区内，用于对猪养殖区出进行清洁或者炎热时降温使用，回流组件包括有辅回升泵，辅回升泵与势能转化组件连接，其用于辅助沉淀池中的液体回流至猪养殖区内；固体风干组件，旋转式设置在沉淀池正下方，底部一侧通过转动连接件与势能转化组件转动连接，沉淀池中固液分离后的固体向下输出，分流转移到固体风干组件上转动，同时在固体风干组件上侧设置有多孔风干装置，多孔风干装置对旋转下的固体风干组件内的固体进行风干，使其凝固，以此便于对其进行输出以及后续处理，多孔风干装置驱动端与转动连接件转动连接，即势能转化组件驱动转动连接件同时带动多孔风干装置与固体风干组件同时运行，以此对分离后的固体进行风干。
一种用于猪养殖的废水处理方法，具体步骤如下：步骤1：开启废水排放管道上的控制阀，将猪养殖区内部养殖产生的废水先经过猪养殖区与废水排放管道处的粗滤网过滤，然后沿着废水排放管道转移到集水通道中，此时通过集水通道的聚集，将废水沿着势能转化通道内部集中快速下落，下落的废水经过叶轮时，带动叶轮转动，此时配合传动链以及传动带Ⅲ，将废水下落的重力势能转化为动能，且通过传动带Ⅲ向外传递；步骤2：经过势能转化通道中下落的废水利用扩散式排放口进行扩散，然后均匀的喷洒在过滤网上，然后通过多层过滤网对其进行多级过滤处理，处理后的废水在重力作用下，转移到沉淀池内部收集进行静置沉淀，在沉淀池内部存储至一定量的废水后，关闭废水排放管道上的控制阀，此时保持沉淀池内部静置进行固液分离，分离后的固液，一部分液体通过液体排放口排出，一部分液体在液体回收滤管的传输下转移到输出管内，然后经过回流管回流至猪养殖区内部进行再次使用；步骤3：在过滤网对废液进行过滤时，通过传动带Ⅲ、传动轴Ⅱ、传动带Ⅱ的转动连接，带动丝杠Ⅱ转动，然后控制螺母Ⅱ沿着丝杠Ⅱ来回移动，进而带动直角三角推块对过滤网上表面进行清洁，将过滤残留的杂质转移到滤渣收集箱内部存储；步骤4：控制液体回收滤管吸收液体时，在转动连接件的作用下，带动活塞板在活塞腔内部上下移动，从而控制输出管内部产生吸力，然后配合泵体，将液体沿着回流管回流使用；步骤5：沉淀池中上侧液体处理完成之后，开启固体输出口，将固体下落经过分流体分流道V型槽内，然后在连接轴的转动下带动固体风干盘旋转，以及利用伞齿轮Ⅱ与伞齿轮Ⅰ的啮合驱动热风机运行，以此通过出风管对旋转下的V型槽上的固体淤泥进行风干处理；步骤6：在沉淀池内固体、液体处理完成之后，开启废水排放管道，再次将废水朝向废水排放管道内部输送，进行新一轮处理。
与现有技术相比，本发明的有益效果是：通过控制猪养殖区内部的废水输入到废水排放管道内部，然后利用重力自动控制废水的下落，然后将其经过过滤网内进行多级过滤后，置于沉淀池内部进行静置固液分离，而后将液体排出，固体下落进行风干处理，从而实现对猪养殖废水的自动化快速处理；通过利用废水下落产生的重力势能转化为动能，利用该动能，驱动直角三角推块对过滤网上表面进行自动化清理、带动固液分离后的废水配合泵体进行回流，转移到猪养殖区内部进行再次使用、以及驱动固体风干盘转动、热风机运行，对固体进行风干，以此实现对该势能的充分转化利用，大幅降低对废水处理时的能源消耗，一定程度上提高本装置运行的效率以及降低加工成本。
（发明人：卞士应;卞士全）
