公布日：2024.12.13
申请日：2024.09.27
分类号：B01D25/21(2006.01)I;B01D25/30(2006.01)I;C02F11/122(2019.01)I
摘要
本发明公开了一种沉淀池污泥处理装置及处理方法，涉及污泥处理技术领域。该沉淀池污泥处理装置，包括板框模具、施压部件以及压板；其中，所述板框模具包括：框体，所述框体内具有隔板，所述隔板将框体内分隔成凹腔与安装腔两部分；凸模，所述凸模至少设有上下两组，且两组凸模位于安装腔远离凹腔的一侧，且两组凸模将安装腔封闭，两组板框模具并排时，其中一个板框模具的凸模与另一组板框模具的凹腔形成污泥腔；该沉淀池污泥处理装置及处理方法，通过设置多个凸模，使上方的凸模首先挤压上方的污泥，再使下方的凸模挤压下方的污泥，避免脱水时下部受力位置的水向上蔓延，并且可避免上层的水还需要向下回流的情况，降低泥饼的含水量。
权利要求书
1.一种沉淀池污泥处理装置，其特征在于，包括板框模具（100）、施压部件（200）以及压板（300）；其中，所述板框模具（100）包括：框体（110），所述框体（110）内具有隔板（150），所述隔板（150）将框体（110）内分隔成凹腔（130）与安装腔两部分；凸模（120），所述凸模（120）至少设有上下两组，且两组凸模（120）位于安装腔远离凹腔（130）的一侧，且两组凸模（120）将安装腔封闭，两组板框模具（100）并排时，其中一个板框模具（100）的凸模（120）与另一组板框模具（100）的凹腔（130）形成污泥腔；其中，所述施压部件（200）包括主施力板（220），所述主施力板（220）位于安装腔内靠近凹腔（130）的一侧，且主施力板（220）能够沿凹腔（130）与安装腔的中心连线方向移动；所述压板（300）位于主施力板（220）和凸模（120）之间，且压板（300）的个数与凸模（120）的个数相同，不同的压板（300）与相对的凸模（120）之间的距离从上至下逐渐增加，所述主施力板（220）与压板（300）之间固设有弹簧（250），以使所述主施力板（220）从上向下逐个推动压板（300），使压板（300）从上至下逐个挤压凸模（120），形成凸模（120）从上向下挤压污泥腔内污泥的状态；所述凸模（120）靠近压板（300）的一侧固设有拖杆（270），且拖杆（270）穿过压板（300）后固设有拖板（271），以使主施力板（220）向着靠近凹腔（130）的一侧移动时压板（300）能够拖动相对的凸模（120）回位；所述主施力板（220）靠近弹簧（250）的一侧固设有凸部（240），所述凸部（240）的厚度从上向下逐渐减小；所述弹簧（250）内套设有第一导向杆（260），所述第一导向杆（260）的一端固设在压板（300）上，且第一导向杆（260）的另一端穿过凸部（240）与主施力板（220）；还包括：板框导向杆（500），所述板框导向杆（500）设于板框模具（100）两侧，多个板框模具（100）串设在板框导向杆（500）上；回位弹簧（510），所述回位弹簧（510）套设于板框导向杆（500）上，且回位弹簧（510）位于两个板框模具（100）之间；压力框导向杆（520），所述主施力板（220）的两侧均设有缘部（210），且缘部（210）位于板框模具（100）外部，多个所述缘部（210）串设于压力框导向杆（520）上；液压缸（600），液压缸（600）位于多个板框模具（100）排布成形后的一端，所述液压缸（600）用于驱动各个板框模具（100）闭合以及用于驱动各缘部（210）移动；多个板框模具（100）排布成形后其两端均设有固定板（400），远离液压缸（600）的一个板框模具（100）固定在相对的固定板（400）上。
2.根据权利要求1所述的一种沉淀池污泥处理装置，其特征在于：所述框体（110）的两侧侧壁上均设有导向槽（140），所述缘部（210）与主施力板（220）的衔接区域设有与导向槽（140）适配的滑动部（230），以使缘部（210）与主施力板（220）能够于框体（110）上滑动。
3.根据权利要求2所述的一种沉淀池污泥处理装置，其特征在于：所述液压缸（600）的活塞杆一端固设有第一压杆（610），所述第一压杆（610）远离液压缸（600）的一端内插设有第二压杆（611），所述第二压杆（611）的另一端与靠近液压缸（600）的一个框体（110）固接；所述第一压杆（610）与靠近液压缸（600）的一个框体（110）之间设有附加框（630），所述第二压杆（611）位于靠近液压缸（600）的一个框体（110）与第一压杆（610）之间的位置套设有补偿弹簧（620）。
4.根据权利要求3所述的一种沉淀池污泥处理装置，其特征在于：还包括锁合部件（700），所述锁合部件（700）用于在第二压杆（611）推动各个板框模具（100）闭合时将第二压杆（611）和第一压杆（610）锁合；所述第一压杆（610）上下侧沿径向插入有锁销（710），所述第二压杆（611）上开设有与锁销（710）适配的凹槽，所述锁销（710）远离第一压杆（610）的一端与第一压杆（610）之间安装有复位弹簧（730），所述第一压杆（610）上下侧均有压轨（740），所述压轨（740）相对第一压杆（610）和第二压杆（611）为静止状态，以使第一压杆（610）带动锁销（710）经过压轨（740）时压轨（740）能够将锁销（710）压入凹槽内，各个板框模具（100）闭合时锁销（710）脱离压轨（740）。
5.根据权利要求4所述的一种沉淀池污泥处理装置，其特征在于：还包括进料管（800），所述进料管（800）沿板框模具（100）的排布方向串联板框模具（100），所述进料管（800）位于凹腔（130）内的区域开设有进料孔。
6.一种沉淀池污泥处理方法，应用于权利要求5所述的一种沉淀池污泥处理装置，其特征在于，包括以下步骤：S1、驱动液压缸（600）伸长，使第二压杆（611）推动靠近液压缸（600）的一个板框模具（100），形成各个板框模具（100）闭合的状态，形成污泥腔，再控制液压缸（600）停止工作；S2、通过进料管（800）向污泥腔内注入待脱水的污泥；S3、驱动液压缸（600）伸长，使第一压杆（610）通过（900）推动靠近液压缸（600）的一个缘部（210），通过缘部（210）、主施力板（220）、弹簧（250）和压板（300）从上向下逐个推动压板（300），使压板（300）逐个推动凸模（120），形成凸模（120）从上向下逐步挤压污泥的状态，挤压出的水从下方的排水孔排出；S4、控制液压缸（600）缩短，使各个凸模（120）脱离泥饼，并使各个板框模具（100）相互脱离，使泥饼自动向下脱落。
7.根据权利要求6所述的一种沉淀池污泥处理方法，其特征在于，在S1中，所述压轨（740）始终处于挤压锁销（710）的状态。
发明内容
针对现有技术的不足，本发明提供了一种沉淀池污泥处理装置及处理方法，解决了现有技术中干泥的含水率增高的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种沉淀池污泥处理装置，包括板框模具、施压部件以及压板；其中，所述板框模具包括：框体，所述框体内具有隔板，所述隔板将框体内分隔成凹腔与安装腔两部分；凸模，所述凸模至少设有上下两组，且两组凸模位于安装腔远离凹腔的一侧，且两组凸模将安装腔封闭，两组板框模具并排时，其中一个板框模具的凸模与另一组板框模具的凹腔形成污泥腔；其中，所述施压部件包括主施力板，所述主施力板位于安装腔内靠近凹腔的一侧，且主施力板能够沿凹腔与安装腔的中心连线方向移动；所述压板位于主施力板和凸模之间，且压板的个数与凸模的个数相同，不同的压板与相对的凸模之间的距离从上至下逐渐增加，所述主施力板与压板之间固设有弹簧，以使所述主施力板从上向下逐个推动压板，使压板从上至下逐个挤压凸模，形成凸模从上向下挤压污泥腔内污泥的状态。
进一步地，所述凸模靠近压板的一侧固设有拖杆，且拖杆穿过压板后固设有拖板，以使主施力板向着靠近凹腔的一侧移动时压板能够拖动相对的凸模回位。
进一步地，所述主施力板靠近弹簧的一侧固设有凸部，所述凸部的厚度从上向下逐渐减小；所述弹簧内套设有第一导向杆，所述第一导向杆的一端固设在压板上，且第一导向杆的另一端穿过凸部与主施力板。

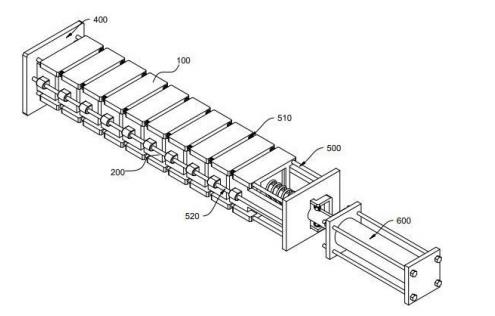

进一步地，还包括：板框导向杆，所述板框导向杆设于板框模具两侧，多个板框模具串设在板框导向杆上；回位弹簧，所述回位弹簧套设于板框导向杆上，且回位弹簧位于两个板框模具之间；压力框导向杆，所述主施力板的两侧均设有缘部，且缘部位于板框模具外部，多个所述缘部串设于压力框导向杆上；液压缸，液压缸位于多个板框模具排布成形后的一端，所述液压缸用于驱动各个板框模具闭合以及用于驱动各缘部移动；多个板框模具排布成形后其两端均设有固定板，远离液压缸的一个板框模具固定在相对的固定板上。
进一步地，所述框体的两侧侧壁上均设有导向槽，所述缘部与主施力板的衔接区域设有与导向槽适配的滑动部，以使缘部与主施力板能够于框体上滑动。
进一步地，所述液压缸的活塞杆一端固设有第一压杆，所述第一压杆远离液压缸的一端内插设有第二压杆，所述第二压杆的另一端与靠近液压缸的一个框体固接；所述第一压杆与靠近液压缸的一个框体之间设有附加框，所述第二压杆位于靠近液压缸的一个框体与第一压杆之间的位置套设有补偿弹簧。
进一步地，还包括锁合部件，所述锁合部件用于在第二压杆推动各个板框模具闭合时将第二压杆和第一压杆锁合；所述第一压杆上下侧沿径向插入有锁销，所述第二压杆上开设有与锁销适配的凹槽，所述锁销远离第一压杆的一端与第一压杆之间安装有复位弹簧，所述第一压杆上下侧均有压轨，所述压轨相对第一压杆和第二压杆为静止状态，以使第一压杆带动锁销经过压轨时压轨能够将锁销压入凹槽内，各个板框模具闭合时锁销脱离压轨。
进一步地，还包括进料管，所述进料管沿板框模具的排布方向串联板框模具，所述进料管位于凹腔内的区域开设有进料孔。
另一方面，本发明还提供一种沉淀池污泥处理及处理方法，包括以下步骤：
S1、驱动液压缸伸长，使第二压杆推动靠近液压缸的一个板框模具，形成各个板框模具闭合的状态，形成污泥腔，再控制液压缸停止工作；
S2、通过进料管向污泥腔内注入待脱水的污泥；
S3、驱动液压缸伸长，使第一压杆通过推动靠近液压缸的一个缘部，通过缘部、主施力板、弹簧和压板从上向下逐个推动压板，使压板逐个推动凸模，形成凸模从上向下逐步挤压污泥的状态，挤压出的水从下方的排水孔排出；
S4、控制液压缸缩短，使各个凸模脱离泥饼，并使各个板框模具相互脱离，使泥饼自动向下脱落。
进一步地，在S1中，所述压轨始终处于挤压锁销的状态。
本发明具有以下有益效果：
该沉淀池污泥处理装置及处理方法，通过设置多个凸模，使上方的凸模首先挤压上方的污泥，再使下方的凸模挤压下方的污泥，从而能够使整个污泥为上方先脱水下方再脱水的状态，此种脱水方式在脱水时，上方所挤出的水能够向下流动至下方还未脱水的污泥中，避免脱水时下部受力位置的水向上蔓延，并且可避免上层的水还需要向下回流的情况，降低泥饼的含水量，并且相对现有技术中的一次挤压的方式来说，分次从上向下挤压能够挤压更厚的污泥，这是由于较厚的污泥内的水也能够快速地向下流动，不会回流，从而使得本装置也可提高每次处理污泥的量。
当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。
（发明人：蔡传义）
