多环芳烃是由2个或2个以上的苯环排列而成的多环化合物，不含杂质原子或者取代基。这类化合物不易被生物降解，具有致癌、致畸和致突变的特性，对生物体有着很强的毒性。随着社会工业的不断发展，许多工业废水中都含有多环芳烃。这些废水排放后，对河流、湖泊和海洋造成污染，进而污染整个生态环境。菲是一种能对人体健康造成严重危害的多环芳烃化合物，已被许多国家和地区列为20多种优先预防和消除的多环芳烃污染物。目前去除多环芳烃的技术有吸附、光催化降解、氧化技术和生物修复等，其中吸附法由于选择性强、绿色、操作简单等特点而备受青睐，而其他的方法存在去除成本高、去除率低、二次污染严重等缺点。因此，开发易于分离、回收、快速和高效的吸附剂具有重要意义。
DNA由碱基、脱氧核糖和磷酸组成，并通过碱基对互补的氢键连接形成双螺旋结构。DNA双链的特殊结构使其能够与平面小分子物质结合，1961年，LERMAN发现吖啶通过疏水作用、范德华力等非共价作用嵌入到DNA双链的碱基对中。相关研究表明，一些平面小分子如黄曲霉毒素类和多环芳烃类以嵌入的方式进入DNA双链的碱基对中。吕嘉楠等发现菲借助范德华力和氢键嵌入到DNA双链的碱基对中，在体外以嵌入的方式与DNA相互作用形成DNA-菲复合物。但DNA是水溶性分子，菲与其结合后不易将复合物从水中分离。而磁性纳米材料表面可修饰，并且具有磁响应性和生物安全性，常被用于DNA的分离和纯化。因此，基于DNA与菲之间存在的嵌入作用以及磁性纳米颗粒与DNA的结合作用，将DNA磁性纳米颗粒作为一种新的吸附剂去除污水中的菲。
本研究考察了时间、菲的初始质量浓度和温度等因素对DNA结合菲的影响，以及对DNA磁性纳米颗粒去除菲的影响。优化了吸附参数，并且通过吸附动力学、等温线和热力学模型进一步分析DNA磁性纳米颗粒对菲的吸附机理。
1、材料与方法
1.1 材料
菲(99%)标准品(坛墨质检科技股份有限公司)；鲱鱼精子DNA(北京索莱宝生物科技有限公司)；磁性纳米颗粒(MSi100-DNA-0507，英芮诚生化科技有限公司)；本实验中使用的其他化学品均为分析纯级。使用三级蒸馏水制备溶液。
1.2 仪器
荧光分光光度计(CaryEclipse，美国安捷伦科技有限公司)；温控振荡器(IS-RDV3，美国晶体技术有限公司)；紫外分光光度计(Cary-60，美国安捷伦科技有限公司)；荧光显微镜(DM4B，德国徕卡公司)；涡旋混合器(V2，中国沙海一恒有限公司)。
1.3 DNA磁性纳米颗粒的制备
取20μL50mg·mL−1磁性纳米颗粒悬浮液于EP管中，利用磁性分离架取出清液保留沉淀，加入500μL0.10mg·mL−1DNA溶液，与磁性纳米颗粒混合均匀。将其放入40℃，转速为300r∙min−1的恒温摇床中混合240min，之后利用磁性分离架将沉淀与溶液分离，得到DNA磁性纳米颗粒。DNA溶液的浓度根据式(1)计算。
式中：A为DNA在260nm处的吸光度；ε为常数，6600L∙(mol∙cm)−1；b为比色皿的厚度，cm；c为DNA溶液的摩尔浓度，mol∙L−1。
根据初始DNA的浓度减去结合后清液中DNA的浓度，得到负载DNA的容量。计算得到DNA负载到磁性纳米颗粒的容量为3.45μg·mg−1。
1.4 结合与吸附菲的实验
1)菲与DNA结合的实验。用无水乙醇制备菲母液(100mg·L−1)，用母液和Tris-HCl缓冲溶液(pH=7.4)制备不同质量浓度的菲溶液，用Tris-HCl缓冲溶液维持体系的pH。将菲溶液(3mL)与DNA溶液(1mL)置于EP管中，放入300r∙min−1的温控振荡器中振荡90min，加入磁性纳米颗粒，使其结合溶液中的DNA-菲复合物，用磁性分离架将负载复合物的磁性纳米颗粒与溶液分离。将溶液转移至比色皿中，用荧光分光光度计测定溶液中菲的质量浓度。实验重复3次，以确保实验数据的准确性。

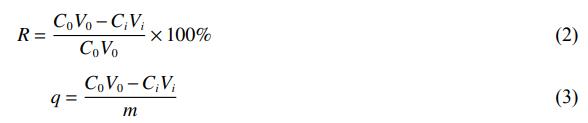

2)DNA磁性纳米颗粒对菲的吸附实验。取一定量的吸附剂放入EP管中，加入菲溶液(1mL)，移至300r∙min−1的温控振荡器中振荡90min。之后用磁性分离架将DNA磁性纳米颗粒与溶液分离，将溶液转移至比色皿中，用荧光分光光度计测定溶液中菲的质量浓度。实验重复3次。菲的去除率和吸附容量分别使用式(2)和式(3)计算。
式中：R为去除率，%；C0和Ci分别为菲的初始质量浓度和吸附后的质量浓度，μg·L−1；V0和Vi分别为吸附前和吸附后溶液的体积，L；m为吸附剂的质量，g；q为吸附剂的吸附容量，mg·g−1。
1.5 吸附动力学、等温线和热力学实验

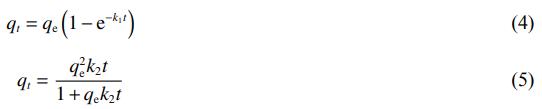

1)吸附动力学模型。用准一级动力学(式(4))、准二级动力学(式(5))和粒子内扩散模型(式(6))描述DNA磁性纳米颗粒对菲的吸附过程。
式中：qe为平衡吸附量，mg·g−1；qt为t时刻的吸附量，mg·g−1；k1为准一级吸附速率常数，min−1；k2为准二级吸附速率常数，g·(mg·min)−1。
式中：ki为粒子内扩散速率常数，mg·(g·min0.5)−1；C为与边界厚度有关的常数。

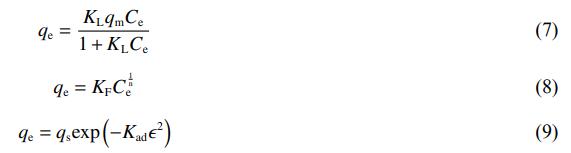

2)吸附等温线模型。使用Langmuir(式(7))、Freundlich(式(8))和Dubinin-Radushkevich(式(9))模型进行了吸附等温线研究。
式中：qe为平衡吸附量，mg·g−1；qm为最大吸附量，mg·g−1；Ce为吸附平衡时的质量浓度，mg·L−1；KL为Langmuir吸附平衡常数，L·mg−1；KF为Freundlich吸附平衡常数；n为无量纲因子；Kad为DubininRadushkevich平衡常数，mol2·kJ−2；qs为理论最大吸附量，mg·g−1；ε为Polanyi电势，kJ·mol−1，通过式(10)计算。
式中：T为吸附绝对温度，K；R为理想气体常数，8.314J·(mol·K)−1；根据Dubinin-Radushkevich等温线方程，可以得到平均吸附能E(kJ·mol−1)，通过式(11)计算。

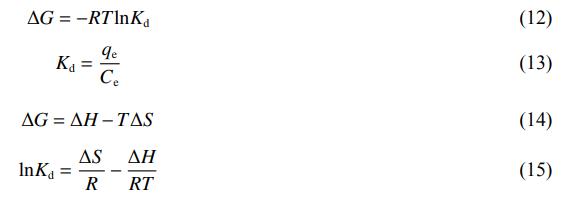

3)吸附热力学模型。为了有效的评价吸附剂的吸附性能，根据热力学参数：吉布斯自由能(ΔG)、焓变(ΔH)和熵变(ΔS)提供的信息，了解吸附机理。吸附热力学模型如式(12)~式(15)所示。
式中：ΔG为吉布斯自由能，kJ·mol−1；ΔH为焓变，kJ·mol−1；ΔS为熵变，J·(mol·K)−1。
2、结果与讨论
2.1 DNA与菲的结合的影响因素分析
1)时间对结合率的影响。

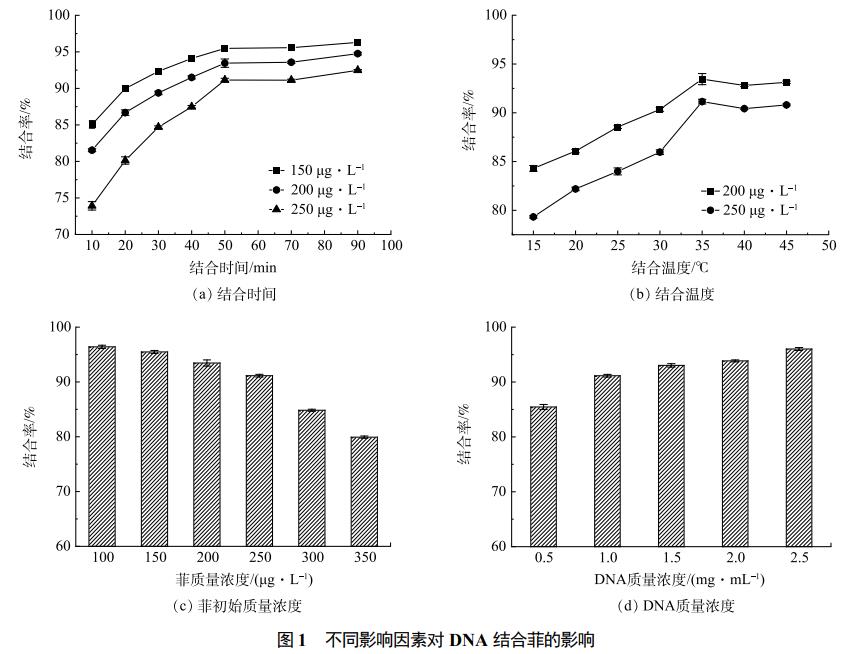

如图1(a)所示，随着时间的增加，DNA与菲的结合率不断升高，在菲初始质量浓度为150、200、250μg∙L−1的体系中，50min时结合率分别为95.47%、93.46%、91.14%，之后趋于平衡。这是因为在反应前50min溶液中DNA的质量浓度较高，之后大部分的DNA与菲结合，其结合菲的能力有所降低，结合率变化不明显，结合达到平衡。因此，50min为DNA结合菲的最佳时间。
2)温度对结合率的影响。
由图1(b)可知，温度为15℃时，菲的结合率最低，在35℃时增至最大，之后略微下降。这是因为温度较低时，体系中的分子活性被抑制，DNA与菲的结合效率下降。随着温度的不断升高，体系中分子活性得到提升，DNA与菲更容易结合。体系温度高于35℃后，可能使DNA与菲之间的结合能力减弱，结合率下降。因此，DNA结合菲的最佳温度为35℃。
3)菲初始质量浓度对结合率的影响。
如图1(c)所示，菲的初始质量浓度由100μg∙L−1增加至350μg∙L−1，结合率由96.41%降至79.92%。菲的初始质量浓度较低时，体系中DNA的结合能力较强，结合率较高。菲的初始质量浓度增加，DNA的结合能力不足，当体系中菲与大部分DNA结合后，剩余的菲与DNA的结合变得困难，结合率降低。
4)DNA质量浓度对结合率的影响。
随着体系中DNA质量浓度的增加，结合率不断升高。如图1(d)所示，结合率从0.5mg∙mL−1时的89.81%增长到了2.5mg∙mL−1时的97.17%。DNA质量浓度较低时，体系中DNA的结合能力较低，溶液中未结合的菲较多，结合率低。DNA质量浓度增加，结合能力增强，结合菲的容量随之增加。
2.2 荧光显微镜观察

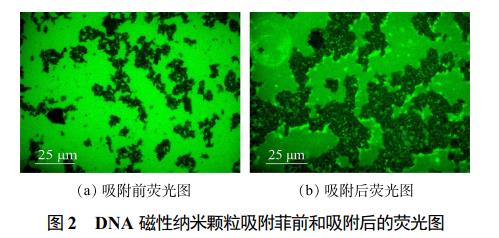

包括菲在内的大多数多环芳烃均具有荧光效应，当在荧光显微镜下被紫外线照射时，能观察到荧光斑点。用荧光显微镜观察DNA磁性纳米颗粒吸附菲前和吸附后的荧光变化情况，结果如图2所示。在吸附菲后(图2(b))的DNA磁性纳米颗粒上可以观察到明显的荧光斑点，说明菲已经吸附到DNA磁性纳米颗粒上。表明DNA磁性纳米颗粒能够有效吸附菲。
2.3 DNA磁性纳米颗粒对菲的吸附
1)时间对吸附效果的影响。

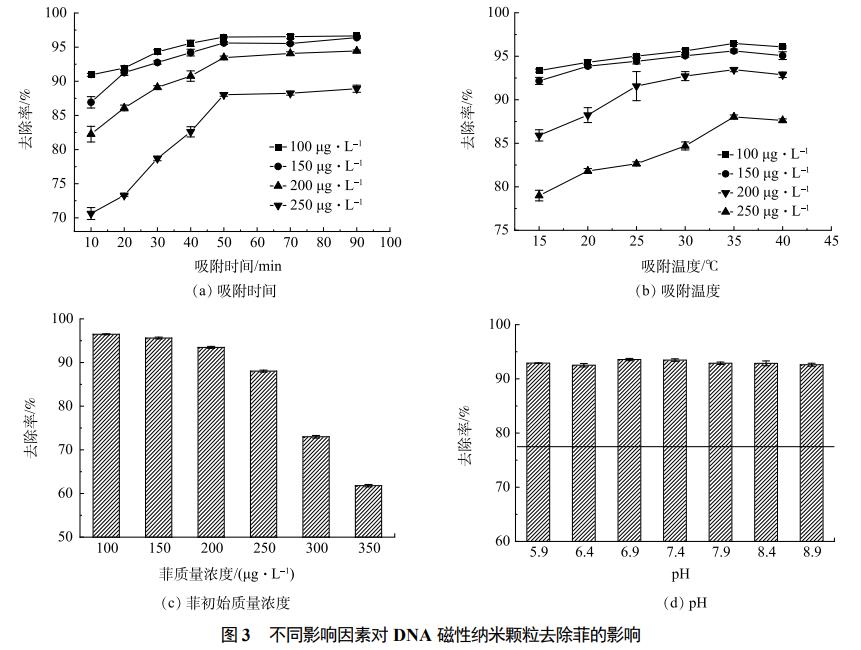

在35℃，pH为7.4的条件下吸附90min后，实验结果如图3(a)所示。前10minDNA磁性纳米颗粒对菲的吸附速度较快，随后去除率不断升高，50min后吸附趋于平衡。吸附初始阶段，体系中有较多的嵌入位点。随着时间的增加，大部分嵌入位点被菲占据，体系中的位点不断减少，吸附速率变缓，吸附逐渐达到平衡。因此，最佳的吸附时间为50min。
2)温度对吸附效果的影响。
在温度从15℃升高至35℃的过程中，菲的去除率不断增加，35℃后去除率降低，如图3(b)所示。温度升高，体系中的分子活性增加，吸附剂吸附菲的能力增强，去除效果较好。温度高于35℃时，溶液中分子的运动速率加快且混溶性变高，可能引起菲的解吸，导致去除率下降。因此，35℃为吸附的最佳温度。
3)菲初始质量浓度对吸附效果的影响。当菲的质量浓度由100μg·L−1增加到350μg·L−1，去除率由96.47%降至61.79%，如图3(c)所示。菲的质量浓度较低时，吸附体系中有充足的嵌入位点，能够有效的吸附菲。菲的质量浓度增加后，体系中的嵌入位点不足，当大部分位点被占据后，菲与剩余位点结合的概率降低，导致去除效果下降。
4)pH对吸附效果的影响。
当溶液pH为中性时，吸附剂对菲的去除效果最佳，偏酸或偏碱时，去除率降低，如图3(d)所示。溶液中pH的变化对DNA的磷酸骨架结构有一定的影响，进而影响对菲的去除效果。当pH较低时，溶液中的氢离子含量增加，可能会导致吸附剂发生质子化的现象，导致去除效果下降。pH较高时，溶液中较多的氢氧根离子可能会削弱吸附剂与吸附质之间的静电吸引力。无论是在酸性或者碱性条件下，DNA磁性纳米颗粒对菲的去除效果均会降低。因此，吸附的最佳pH为6.9~7.4。
5)环境共存物质对吸附效果的影响。

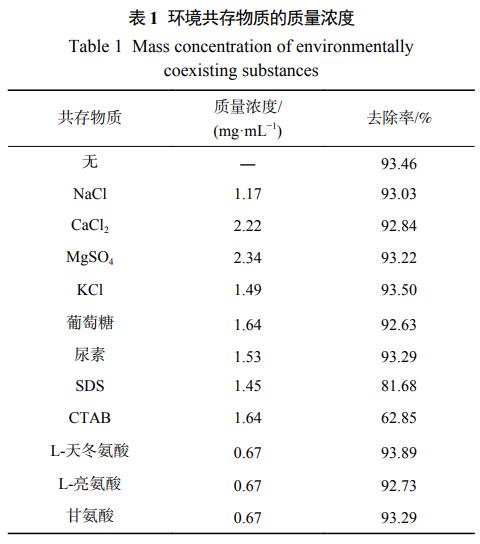

环境共存物质的存在会影响DNA磁性纳米颗粒对菲的吸附效果。吸附体系中环境共存物质的质量浓度见表1。一些常见的离子，如Ca2+、Mg2+和Cl−等对去除效果没有影响。但在吸附体系中加入十六烷基三甲基溴化铵(CTAB)和十二烷基硫酸钠(SDS)这类表面活性剂后，去除率大幅降低。可能是表面活性剂在溶液中产生胶束，菲在其胶束内核中聚集，从而影响DNA磁性纳米颗粒对菲的吸附效果。并且表面活性剂对DNA的结构具有一定的破坏作用，其能改变溶液的界面张力，使DNA由拉伸状态被压缩成小球状态，这些变化使菲与DNA之间的结合变得困难。在吸附体系中加入葡萄糖、尿素和氨基酸这类物质，则对去除效果没有影响。
6)与已报道吸附剂的吸附性能比较。

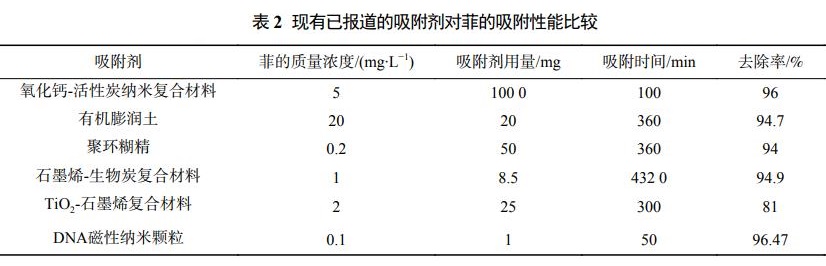

已报道的其他吸附剂的吸附性能如表2所示。有机膨润土、石墨烯-生物炭复合材料等吸附剂对菲均有较好的去除效果，DNA磁性纳米颗粒对菲的去除率为96.47%，与氧化钙-活性炭纳米复合材料的去除率接近，但高于石墨烯-生物炭复合材料、TiO2-石墨烯复合材料等其他吸附剂。DNA磁性纳米颗粒达到吸附平衡的时间也远小于聚环糊精、石墨烯-生物炭复合材料等吸附剂。因此，DNA磁性纳米颗粒作为一种去除菲的吸附剂，具有潜在的应用价值。
2.4 吸附动力学、等温线和热力学
1)吸附动力学。

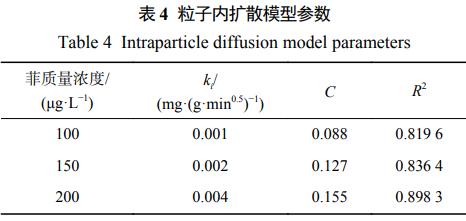

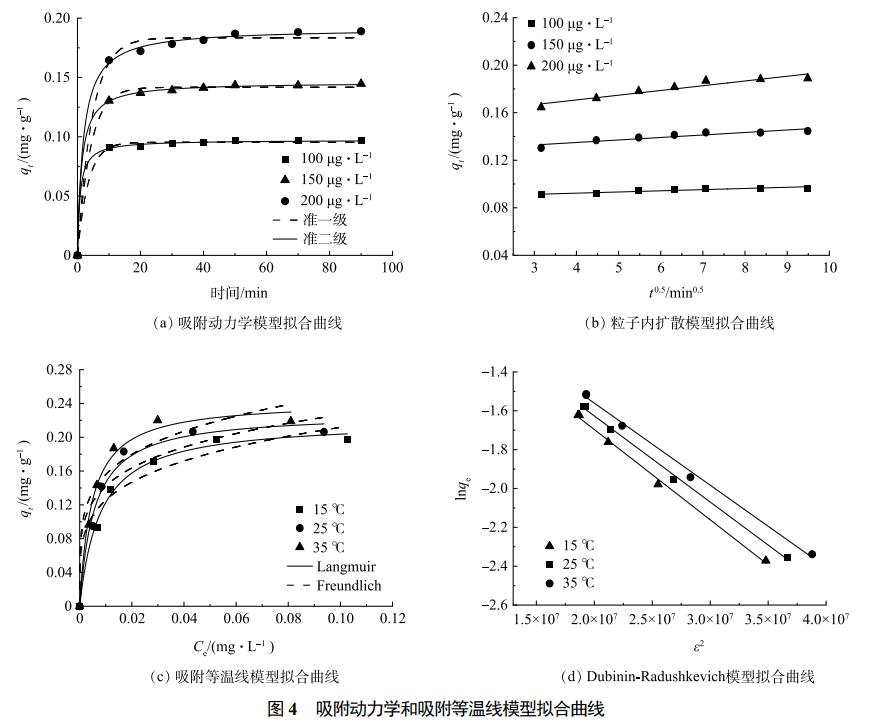

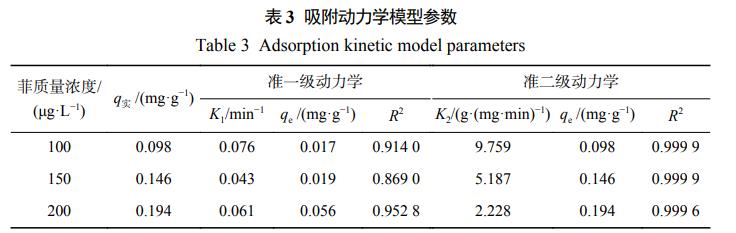

绘制了准一级动力学和准二级动力学模型曲线，如图4(a)所示。表3为动力学模型的相关参数。可知，准二级动力学(R2≥0.9965)的R2优于准一级(R2≤0.9528)，并且由准二级动力学得到的平衡吸附量与实验实际测得的十分接近。因此，DNA磁性纳米颗粒吸附菲的过程遵循准二级动力学模型。粒子内扩散模型拟合如图4(b)所示，参数见表4。吸附剂吸附不同质量浓度菲的qt和t0.5的关系均为线性，且均没有通过原点，说明粒子内扩散不是唯一的限速步骤，还涉及到孔扩散和膜扩散过程。
2)吸附等温线。

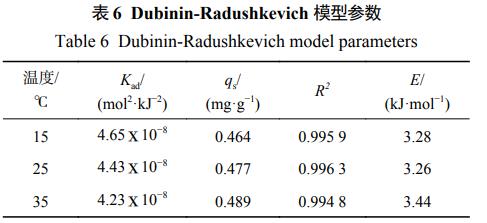

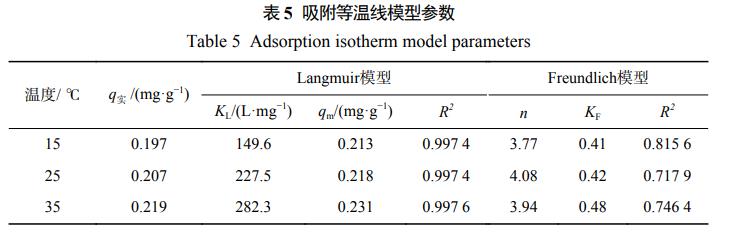

等温线拟合如图4(c)所示，参数见表5。可知，Langmuir模型的(R2≥0.9974)相关系数高于Freundlich模型(R2≤0.8156)，并且Langmuir模型在15、25、35℃得到的理论吸附量与实际测得的较为吻合。因此，DNA磁性纳米颗粒对菲的吸附符合Langmuir模型，表明吸附剂具有均匀的表面，吸附发生在单分子层。Dubinin-Radushkevich模型拟合如图4(d)所示，参数见表6。平均吸附能E的大小反映了吸附的机制，如物理吸附(E<8kJ·mol−1)、离子交换(8<E<16kJ·mol−1)和化学吸附(E>16kJ·mol−1)。实验得到的E≤3.44kJ·mol−1，表明吸附剂吸附菲的过程存在物理吸附。
3)吸附热力学。

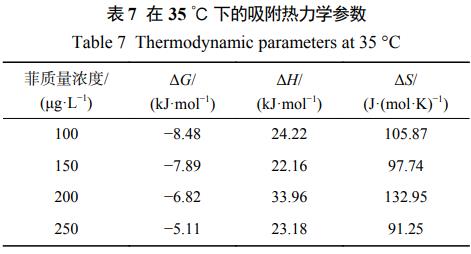

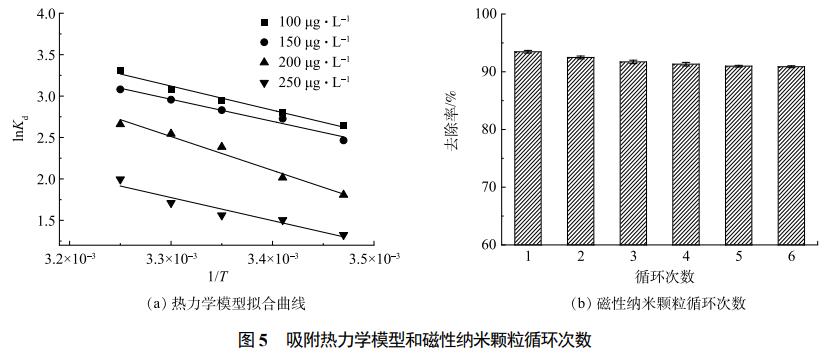

图5(a)为DNA磁性纳米颗粒吸附菲的lnKd与1/T的线性图。在35℃时，根据线性图5(a)的斜率和截距计算得到吸附剂吸附不同质量浓度菲的焓变(ΔH)和熵变(ΔS)，结果如表7所示。可见，吸附过程中的ΔG为负值，说明吸附为自发进行，吸附实验具有可行性。随着菲的初始质量浓度不断增加，ΔG不断减小，表明体系中菲的质量浓度越大越不利于吸附的进行。吸附剂与吸附质之间主要存在物理和化学2种吸附方式，当ΔH在5~40kJ·mol−1时主要是物理吸附，在40~125kJ·mol−1时为化学吸附。ΔH为正值表明吸附过程是吸热的，ΔH≤33.96kJ·mol−1，小于40kJ·mol−1，表明吸附过程涉及物理吸附。并且ΔS>0，表明固体吸附界面的随机性增加，菲被DNA磁性纳米颗粒吸附后，吸附体系更加混乱。
2.5 磁性纳米颗粒的重复利用
碱性缓冲溶液能够破环DNA和磁性纳米颗粒之间的离子平衡，将DNA与磁性纳米颗粒分离，使磁性纳米颗粒得到重复利用。实验使用磷酸盐缓冲溶液(pH=12)洗涤DNA磁性纳米颗粒，用磁性分离架去除洗涤后的清液，重复洗涤5~6次。将洗涤后的磁性纳米颗粒重新与DNA结合，进行吸附实验。如图5(b)所示，重复进行6次后，制备的DNA磁性纳米颗粒对菲的去除率在90%以上，表明磁性纳米颗粒具有较好的重复利用性。
3、结论
本研究基于DNA与菲之间存在的嵌入作用，证明了DNA结合菲的能力较强，随后将DNA与磁性纳米颗粒结合，制备了DNA磁性纳米颗粒，得出如下结论。
1)在35℃、pH=7.4、结合时间为50min、DNA的质量浓度为0.1mg∙mL−1、菲的初始质量浓度分别为150、200、250μg∙L−1时，DNA与菲的结合率分别为95.47%、93.46%、91.14%，结合量分别为4.296、5.067、6.836mg∙g−1。
2)其他条件相同时，在吸附剂用量为1mg、菲的初始质量浓度分别为100、150、200、250μg∙L−1时，DNA磁性纳米颗粒对菲的去除率分别为96.47%、95.61%、93.46%、88.03%，吸附量分别为96、143、187、220μg∙g−1。水中的一些天然离子和其他物质对吸附剂去除菲的效果影响较小，但表面活性剂对去除效果影响较大。
3)DNA磁性纳米颗粒对菲的吸附符合准二级动力学模型和Langmuir模型，说明吸附剂表面均匀，吸附发生在单分子层。粒子内扩散模型表明吸附不仅仅受限于粒子内扩散。热力学参数表明吸附过程是自发和吸热的。
4)磁性纳米颗粒具较好的重复利用性，经过6次的吸附解吸后，再次制备的DNA磁性纳米颗粒对菲的去除率仍能达到90%以上。（来源：广西科技大学生物与化学工程学院）
