公布日：2024.12.20
申请日：2024.11.12
分类号：C02F1/00(2023.01)I;B01D29/35(2006.01)I;B01D29/96(2006.01)I;B01D29/64(2006.01)I;B01F27/70(2022.01)I;B01F35/71(2022.01)I;C02F103/34(2006.01)N
摘要
本发明属于废水处理技术领域，且公开了一种香料生产的废水处理装置及其处理方法，包括处理箱，所述处理箱内部的一侧固定安装有固定杆，所述固定杆的表面固定安装有两个限位板，所述固定杆的表面转动连接有位于两个限位板相对一侧的过滤筒，所述处理箱的一侧固定安装有进料管。本发明通过驱动过滤筒旋转一百八十度，这一特性允许操作人员在不需中断设备运行的情况下，轻松地将过滤筒的另一半未使用的过滤介质区域投入到过滤废水的流程中；进而极大地提升了过滤效率，确保了过滤过程的连续性，并且通过驱动刮板和收集槽移动，从而可以对使用过的过滤筒的内壁进行清理，进而确保了过滤筒的过滤效果。
权利要求书

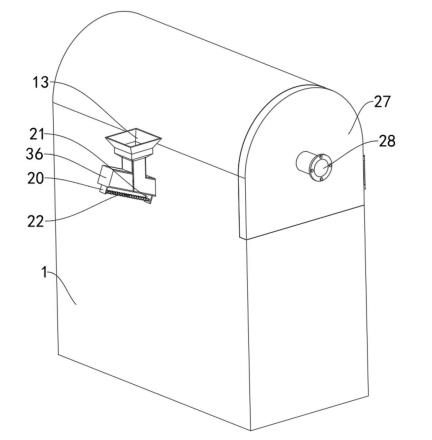

1.一种香料生产的废水处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)内部的一侧固定安装有固定杆(2)，所述固定杆(2)的表面固定安装有两个限位板(7)，所述固定杆(2)的表面转动连接有位于两个限位板(7)相对一侧的过滤筒(3)，所述处理箱(1)的一侧固定安装有进料管(13)，所述处理箱(1)的一侧转动连接有密封板(27)，所述密封板(27)的中部固定安装有注液管(28)；驱动机构，其设置于处理箱(1)的内部；清理机构，其设置于过滤筒(3)的内部，所述清理机构包括有电机一(8)，所述电机一(8)设置于过滤筒(3)的内腔，所述电机一(8)与限位板(7)的一侧固定连接，所述电机一(8)的输出端固定安装有丝杆(9)，所述丝杆(9)的表面螺纹套接有螺纹板(10)，所述螺纹板(10)表面的两侧均固定安装有连接块(23)，所述限位板(7)的一侧固定安装有位于连接块(23)内部的限位杆(24)，且连接块(23)能够在限位杆(24)的表面滑动，所述螺纹板(10)的接近限位板(7)的一端固定安装有刮板(11)，所述刮板(11)的底端设置有收集槽(12)。
2.根据权利要求1所述的香料生产的废水处理装置，其特征在于，还包括有：推动机构，其设置于进料管(13)的内部，所述推动机构包括有推动板(14)，所述推动板(14)滑动连接于进料管(13)的内部，所述推动板(14)的一侧固定安装有位于进料管(13)内部的清理块(15)，所述推动板(14)的顶端固定安装有连接板(16)，所述连接板(16)的一侧固定安装有皮带(17)，所述进料管(13)的一侧固定安装有电机而(18)，所述电机二(18)的输出端固定安装有缠绕盘(19)，所述皮带(17)的另一端与缠绕盘(19)的表面固定连接，所述推动板(14)的底端固定安装有方形板二(21)，所述进料管(13)的底端固定安装有方形板一(20)，所述方形板二(21)与方形板一(20)之间弹性连接有弹簧(22)。
3.根据权利要求1所述的香料生产的废水处理装置，其特征在于：所述驱动机构包括有驱动设备一(5)，所述驱动设备一(5)固定连接于处理箱(1)的内部，所述驱动设备一(5)的输出端固定安装有齿轮(6)，所述过滤筒(3)外表面的一端固定安装有与齿轮(6)啮合的齿环(4)。
4.根据权利要求1所述的香料生产的废水处理装置，其特征在于：所述限位板(7)的一侧开设有定位槽(25)，所述过滤筒(3)的一侧固定安装有位于定位槽(25)内部的定位杆(26)，且定位杆(26)能够在定位槽(25)的内部滑动。
5.根据权利要求1所述的香料生产的废水处理装置，其特征在于：所述过滤筒(3)的接近密封板(27)的一侧开设有密封槽(34)，所述密封板(27)的一侧固定安装有位于密封槽(34)内部的密封圈(35)。
6.根据权利要求1所述的香料生产的废水处理装置，其特征在于：所述刮板(11)的内部固定安装有金属块(29)，所述收集槽(12)的顶端固定安装有位于刮板(11)内部的安装板(30)，所述安装板(30)一侧的内部固定安装有钕磁铁(31)。
7.根据权利要求1所述的香料生产的废水处理装置，其特征在于：所述处理箱(1)的一侧固定安装有驱动设备二(32)，所述驱动设备二(32)的输出端延伸至处理箱(1)的内部，且固定安装有搅拌桨(33)。
8.根据权利要求2所述的香料生产的废水处理装置，其特征在于：所述进料管(13)的一侧固定安装有位于推动板(14)表面的防护壳(36)，所述防护壳(36)的底端开设有固定孔，且方形板一(20)能够在方形孔的内部移动。
9.根据权利要求2所述的香料生产的废水处理装置，其特征在于：所述进料管(13)内部的一侧固定安装有导向板(37)，所述导向板(37)的底端与清理块(15)的顶端接触。
10.一种香料生产的废水处理方法，采用如权利要求1-9任一项所述的一种香料生产的废水处理装置，其特征在于：所述处理方法如下：S1：首先操作人员废水注入注液管(28)的内部，然后废水会穿过注液管(28)进入过滤筒(3)的内部，接着过滤筒(3)对废水进行过滤；S2：在长时间过滤需要清理过滤筒(3)时，通过驱动设备一(5)使齿轮(6)带动齿环(4)和过滤筒(3)转动一百八十度，从而使过滤筒(3)的另一半未使用的过滤介质区域投入到过滤废水的流程中；S3：接着驱动电机一(8)使丝杆(9)旋转，螺纹板(10)会在丝杆(9)的表面移动，螺纹板(10)会拉动刮板(11)和收集槽(12)移动，在刮板(11)移动过程中，对过滤筒(3)内壁的杂质进行清理，然后清理所产生的杂质会落入收集槽(12)的内部，进而使过滤筒(3)循环进行过滤工作；S4：在废水过滤完成之后，把净化剂从进料管(13)内注入处理箱(1)的内部，驱动电机而(18)使缠绕盘(19)把皮带(17)缠绕在其表面，皮带(17)会拉动连接板(16)、推动板(14)和方形板一(20)移动，接着方形板一(20)会挤压弹簧(22)，然后推动板(14)会推动清理块(15)在进料管(13)的内部移动，进而把残留在进料管(13)内部的净化剂推入处理箱(1)的内部；S5：通过驱动设备二(32)使搅拌桨(33)搅动废水，从而使净化剂与废水充分结合，在废水处理完成之后，打开处理箱(1)一侧的排液管，使处理箱(1)内部的废水排出。
发明内容
为解决上述背景技术中提出的在清理过滤板时需要停止装置运行，降低过滤效率的问题，本发明提供了一种香料生产的废水处理装置及其处理方法。
为实现上述目的，本发明提供如下技术方案：一种香料生产的废水处理装置，包括处理箱，所述处理箱内部的一侧固定安装有固定杆，所述固定杆的表面固定安装有两个限位板，所述固定杆的表面转动连接有位于两个限位板相对一侧的过滤筒，所述处理箱的一侧固定安装有进料管，所述处理箱的一侧转动连接有密封板，所述密封板的中部固定安装有注液管；
驱动机构，其设置于处理箱的内部；
清理机构，其设置于过滤筒的内部，所述清理机构包括有电机一，所述电机一设置于过滤筒的内腔，所述电机一与限位板的一侧固定连接，所述电机一的输出端固定安装有丝杆，所述丝杆的表面螺纹套接有螺纹板，所述螺纹板表面的两侧均固定安装有连接块，所述限位板的一侧固定安装有位于连接块内部的限位杆，且连接块能够在限位杆的表面滑动，所述螺纹板的接近限位板的一端固定安装有刮板，所述刮板的底端设置有收集槽。
优选地，还包括有：推动机构，其设置于进料管的内部，所述推动机构包括有推动板，所述推动板滑动连接于进料管的内部，所述推动板的一侧固定安装有位于进料管内部的清理块，所述推动板的顶端固定安装有连接板，所述连接板的一侧固定安装有皮带，所述进料管的一侧固定安装有电机而，所述电机而的输出端固定安装有缠绕盘，所述皮带的另一端与缠绕盘的表面固定连接，所述推动板的底端固定安装有方形板二，所述进料管的底端固定安装有方形板一，所述方形板二与方形板一之间弹性连接有弹簧。
优选地，所述驱动机构包括有驱动设备一，所述驱动设备一固定连接于处理箱的内部，所述驱动设备一的输出端固定安装有齿轮，所述过滤筒外表面的一端固定安装有与齿轮啮合的齿环。
优选地，所述限位板的一侧开设有定位槽，所述过滤筒的一侧固定安装有位于定位槽内部的定位杆，且定位杆能够在定位槽的内部滑动。
优选地，所述过滤筒的接近密封板的一侧开设有密封槽，所述密封板的一侧固定安装有位于密封槽内部的密封圈。
优选地，所述刮板的内部固定安装有金属块，所述收集槽的顶端固定安装有位于刮板内部的安装板，所述安装板一侧的内部固定安装有钕磁铁。
优选地，所述处理箱的一侧固定安装有驱动设备二，所述驱动设备二的输出端延伸至处理箱的内部，且固定安装有搅拌桨。
优选地，所述进料管的一侧固定安装有位于推动板表面的防护壳，所述防护壳的底端开设有固定孔，且方形板一能够在方形孔的内部移动。
优选地，所述进料管内部的一侧固定安装有导向板，所述导向板的底端与清理块的顶端接触。
一种香料生产的废水处理方法如下：
S1：首先操作人员将废水注入注液管的内部，然后废水会穿过注液管进入过滤筒的内部，接着过滤筒对废水进行过滤；
S2：在长时间过滤需要清理过滤筒时，通过驱动设备一使齿轮带动齿环和过滤筒转动一百八十度，从而使过滤筒的另一半未使用的过滤介质区域投入到过滤废水的流程中；
S3：接着驱动电机一使丝杆旋转，螺纹板会在丝杆的表面移动，螺纹板会拉动刮板和收集槽移动，在刮板移动过程中，对过滤筒内壁的杂质进行清理，然后清理所产生的杂质会落入收集槽的内部，进而使过滤筒循环进行过滤工作；
S4：在废水过滤完成之后，把净化剂从进料管内注入处理箱的内部，驱动电机而使缠绕盘把皮带缠绕在其表面，皮带会拉动连接板、推动板和方形板一移动，接着方形板一会挤压弹簧，然后推动板会推动清理块在进料管的内部移动，进而把残留在进料管内部的净化剂推入处理箱的内部；
S5：通过驱动设备二使搅拌桨搅动废水，从而使净化剂与废水充分结合，在废水处理完成之后，打开处理箱一侧的排液管，使处理箱内部的废水排出。
与现有技术相比，本发明的有益效果如下：
本发明通过通过驱动设备一使齿轮旋转，齿轮会带动齿环和过滤筒转动一百八十度，从而使过滤筒的另一半未使用的过滤介质区域投入到过滤废水的流程中，接着可以驱动电机一使丝杆旋转，螺纹板会在丝杆的表面移动，螺纹板会拉动刮板和收集槽移动，在刮板移动过程中，可以对过滤筒内壁的杂质进行清理，最终通过驱动过滤筒旋转一百八十度，这一特性允许操作人员在不需中断设备运行的情况下，轻松地将过滤筒的另一半未使用的过滤介质区域投入到过滤废水的流程中；进而极大地提升了过滤效率，确保了过滤过程的连续性，并且通过驱动刮板和收集槽移动，从而可以对使用过的过滤筒的内壁进行清理，进而确保了过滤筒的过滤效果；
本发明通过驱动电机而使缠绕盘旋转，缠绕盘会把皮带缠绕在其表面，皮带会拉动连接板和推动板移动，在推动板移动时，方形板一会跟着移动，并且会挤压弹簧，接着推动板会推动清理块在进料管的内部移动，进而可以把残留在进料管内部的净化剂推入处理箱的内部，最终通过驱动电机而使推动板推动清理块移动，进而可以把残留在进料管内部的净化剂推入处理箱的内部，从而避免了净化剂的浪费，确保了净化剂能够充分利用，提高了废水处理的效率和质量，同时，这也减少了因净化剂残留而导致的进料管堵塞问题，保证了废水处理的连续性和稳定性。
（发明人：汪炎;王天义;胡功明;胡定生）
