公布日：2024.12.20
申请日：2024.11.14
分类号：B01D25/34(2006.01)I;B01D25/38(2006.01)I
摘要
本发明涉及废水处理的技术领域，公开了一种工业脱硫废水处理设备及工艺，其中，一种工业脱硫废水处理设备，包括支撑座、设置于支撑座顶部的横杆，以及设置于横杆顶面带有通孔的滤板，且滤板设置有多个，多个滤板之间通过连接组件连接，支撑座的顶部设置有用于刮拭滤布外壁的刮板，支撑座的顶部设置有控制部件，控制部件的作用是同步带动多个滤板进行左右晃动，松动附着在滤布上的固体颗粒，同时带动刮板进行升降对滤布的外壁进行间歇性刮拭，有效剥离附着在滤布表面的颗粒物。该工业脱硫废水处理设备，通过左右晃动滤板和间歇性刮动滤布，能够有效处理粘附在滤布上的物料，有效使滤饼顺利脱离滤布。
权利要求书

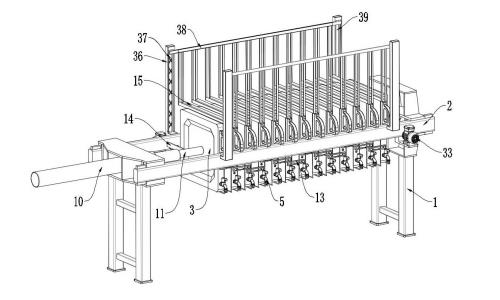

1.一种工业脱硫废水处理设备，包括支撑座（1）、设置于支撑座（1）顶部的横杆（2），以及设置于横杆（2）顶面带有通孔的滤板（3），且滤板（3）设置有多个，还包括设置于相邻两个滤板（3）相对面的滤布（6）、设置于滤板（3）一侧面的排水管（5）、开设于相邻两个滤板（3）相对面并与排水管（5）的内部相互连通的滤孔（4）、开设于滤板（3）远离排水管（5）一侧面的气孔（8），以及设置于相邻两个滤板（3）相对面并与气孔（8）的内部相互连通的隔膜（7），且滤布（6）的外壁与滤板（3）的通孔内壁固定连接，其特征在于：所述支撑座（1）的顶部设置有电动推杆（10），所述电动推杆（10）的活动端设置有连接杆（11），且连接杆（11）远离电动推杆（10）的一端与其中一个位于外侧的滤板（3）的外壁固定连接，所述支撑座（1）的顶部设置有注浆管道（9），所述注浆管道（9）的端部设置有密封筒（12），且密封筒（12）远离注浆管道（9）的一端与另一个位于外侧的滤板（3）的外壁固定连接，所述支撑座（1）的顶部设置有用于阻挡密封筒（12）的挡板（34），多个所述滤板（3）之间通过连接组件（13）连接；所述支撑座（1）的顶部设置有用于刮拭滤布（6）外壁的刮板（15）；所述支撑座（1）的顶部设置有控制部件（14），控制部件（14）的作用是同步带动多个滤板（3）进行左右晃动，松动附着在滤布（6）上的固体颗粒，同时带动刮板（15）进行升降对滤布（6）的外壁进行间歇性刮拭，有效剥离附着在滤布（6）表面的颗粒物；所述连接组件（13）包括开设于滤板（3）一侧面的螺纹孔（16）、设置于螺纹孔（16）内部的T形螺柱（17）、套设于T形螺柱（17）杆壁的套设框（18）、开设于套设框（18）外壁的安装槽（19）、弹性安装在安装槽（19）内部的T形块（20）、开设于套设框（18）外壁供T形块（20）插设的插槽（22），以及设置于T形块（20）外壁的拉杆（21）；所述控制部件（14）包括设置于连接杆（11）杆壁的第一固定板（26）、设置于横杆（2）外壁的第一转动杆（27）、设置于第一转动杆（27）一端用于推动第一固定板（26）的第一凸轮（28），以及设置于横杆（2）外壁的第一驱动电机（29），且第一驱动电机（29）的输出轴与第一转动杆（27）的另一端固定连接；所述控制部件（14）还包括设置于密封筒（12）筒壁的第二固定板（30）、设置于横杆（2）外壁的第二转动杆（31）、设置于第二转动杆（31）一端用于推动第二固定板（30）的第二凸轮（32），以及设置于横杆（2）外壁的第二驱动电机（33），且第二驱动电机（33）的输出轴与第二转动杆（31）的另一端固定连接。
2.根据权利要求1所述的工业脱硫废水处理设备，其特征在于：所述连接组件（13）还包括设置于安装槽（19）内壁的压缩弹簧（23），且压缩弹簧（23）的一端与安装槽（19）的内壁固定连接，压缩弹簧（23）的另一端与T形块（20）的外壁固定连接。
3.根据权利要求1所述的工业脱硫废水处理设备，其特征在于：所述连接杆（11）的杆壁设置有导向块（24），所述电动推杆（10）的活动端开设有供导向块（24）滑动的导向槽（25）。
4.根据权利要求1所述的工业脱硫废水处理设备，其特征在于：所述控制部件（14）还包括设置于横杆（2）顶面的安装架（36）、设置于其中一个安装架（36）内部的往复丝杆（37）、设置于其余安装架（36）内部的滑杆（39），以及设置于刮板（15）外壁的连接架（38），且多个刮板（15）通过连接架（38）连接，连接架（38）的外壁与往复丝杆（37）的外壁螺纹连接，连接架（38）的外壁与滑杆（39）的杆壁滑动连接，通过控制往复丝杆（37）转动能够带动连接架（38）实现往复升降。
5.根据权利要求4所述的工业脱硫废水处理设备，其特征在于：所述横杆（2）的外壁设置有第三转动杆（35），且第一转动杆（27）的杆壁与第三转动杆（35）的杆壁通过齿轮传动连接，往复丝杆（37）的底端与第三转动杆（35）的杆壁通过伞齿轮传动连接。
6.根据权利要求1所述的工业脱硫废水处理设备，其特征在于：所述刮板（15）包括第一尖锐部（40）、倒弯部（41），以及第二尖锐部（42）。
7.一种工业脱硫废水处理工艺，采用如权利要求1所述的工业脱硫废水处理设备，其特征在于，包括以下步骤：通过控制电动推杆（10）的活动端伸出，依次推动多个滤板（3），直至密封筒（12）与挡板（34）发生抵触，多个滤板（3）之间的滤布（6）紧密贴合，将工业脱硫废水注入注浆管道（9）内部，对工业脱硫废水进行固液分离处理；废水处理结束后，通过控制电动推杆（10）的活动端收缩，依次将多个滤板（3）拉开至最大距离，滤饼从多个滤板（3）中间掉落后，落在物料输送机构上进行传输；通过控制部件（14），能够同步带动多个滤板（3）进行左右滑动运动，与此同时控制部件（14）带动刮板（15）进行往复升降运动，当刮板（15）在滤布（6）表面刮动时，配合滤板（3）的晃动，能够更有效地剥离附着在滤布（6）表面的物料；在滤布（6）表面清理结束后，控制部件（14）控制多个滤板（3）和刮板（15）回到初始位置。
发明内容
鉴于现有技术存在的在卸料时滤布上容易粘附有部分物料，若是被粘附的物料位于相邻两个滤板之间的贴合位置，那么在压滤过程中就可能导致滤室密封不严，从而引起物料泄漏或夹泥现象的问题，提出了一种工业脱硫废水处理设备及工艺。
本申请的一方面，提供了一种工业脱硫废水处理设备，其目的在于：通过左右晃动滤板和间歇性刮动滤布，能够有效处理粘附在滤布上的物料，有效使滤饼顺利脱离滤布。
本发明的技术方案为：一种工业脱硫废水处理设备，包括支撑座、设置于支撑座顶部的横杆，以及设置于横杆顶面带有通孔的滤板，且滤板设置有多个，还包括设置于相邻两个滤板相对面的滤布、设置于滤板一侧面的排水管、开设于相邻两个滤板相对面并与排水管的内部相互连通的滤孔、开设于滤板远离排水管一侧面的气孔，以及设置于相邻两个滤板相对面并与气孔的内部相互连通的隔膜，且滤布的外壁与滤板的通孔内壁固定连接，支撑座的顶部设置有电动推杆，电动推杆的活动端设置有连接杆，且连接杆远离电动推杆的一端与其中一个位于外侧的滤板的外壁固定连接，支撑座的顶部设置有注浆管道，注浆管道的端部设置有密封筒，且密封筒远离注浆管道的一端与另一个位于外侧的滤板的外壁固定连接，支撑座的顶部设置有用于阻挡密封筒的挡板，多个滤板之间通过连接组件连接；支撑座的顶部设置有用于刮拭滤布外壁的刮板；支撑座的顶部设置有控制部件，控制部件的作用是同步带动多个滤板进行左右晃动，松动附着在滤布上的固体颗粒，同时带动刮板进行升降对滤布的外壁进行间歇性刮拭，有效剥离附着在滤布表面的颗粒物。
进一步的，连接组件包括开设于滤板一侧面的螺纹孔、设置于螺纹孔内部的T形螺柱、套设于T形螺柱杆壁的套设框、开设于套设框外壁的安装槽、弹性安装在安装槽内部的T形块、开设于套设框外壁供T形块插设的插槽，以及设置于T形块外壁的拉杆。
进一步的，连接组件还包括设置于安装槽内壁的压缩弹簧，且压缩弹簧的一端与安装槽的内壁固定连接，压缩弹簧的另一端与T形块的外壁固定连接。
进一步的，连接杆的杆壁设置有导向块，电动推杆的活动端开设有供导向块滑动的导向槽。
进一步的，控制部件包括设置于连接杆杆壁的第一固定板、设置于横杆外壁的第一转动杆、设置于第一转动杆一端用于推动第一固定板的第一凸轮，以及设置于横杆外壁的第一驱动电机，且第一驱动电机的输出轴与第一转动杆的另一端固定连接；控制部件还包括设置于密封筒筒壁的第二固定板、设置于横杆外壁的第二转动杆、设置于第二转动杆一端用于推动第二固定板的第二凸轮，以及设置于横杆外壁的第二驱动电机，且第二驱动电机的输出轴与第二转动杆的另一端固定连接。
进一步的，控制部件还包括设置于横杆顶面的安装架、设置于其中一个安装架内部的往复丝杆、设置于其余安装架内部的滑杆，以及设置于刮板外壁的连接架，且多个刮板通过连接架连接，连接架的外壁与往复丝杆的外壁螺纹连接，连接架的外壁与滑杆的杆壁滑动连接，通过控制往复丝杆转动能够带动连接架实现往复升降。
进一步的，横杆的外壁设置有第三转动杆，且第一转动杆的杆壁与第三转动杆的杆壁通过齿轮传动连接，往复丝杆的底端与第三转动杆的杆壁通过伞齿轮传动连接。
进一步的，刮板包括第一尖锐部、倒弯部，以及第二尖锐部。
进一步的，本发明还提供了一种工业脱硫废水处理工艺，包括以下步骤，
通过控制电动推杆的活动端伸出，依次推动多个滤板，直至密封筒与挡板发生抵触，多个滤板之间的滤布紧密贴合，将工业脱硫废水注入注浆管道内部，对工业脱硫废水进行固液分离处理；
废水处理结束后，通过控制电动推杆的活动端收缩，依次将多个滤板拉开至最大距离，滤饼从多个滤板中间掉落后，落在物料输送机构上进行传输；
通过控制部件，能够同步带动多个滤板进行左右滑动运动，与此同时控制部件带动刮板进行往复升降运动，当刮板在滤布表面刮动时，配合滤板的晃动，能够更有效地剥离附着在滤布表面的物料；
在滤布表面清理结束后，控制部件控制多个滤板和刮板回到初始位置。
本发明的有益效果：
1、通过控制部件控制多个滤板同步左右滑动，能够有效松动滤布上粘附的物料，在相邻两个滤板中间有两个相背设置的刮板，其中一个刮板与滤布的表面接触，另一个刮板不与滤布的表面接触，为多个滤板提供滑动空间，通过左右晃动滤板和间歇性刮动滤布，能够有效处理粘附在滤布上的物料，有效使滤饼顺利脱离滤布，更有效地剥离附着在滤布表面的颗粒物。
2、当刮板在滤布表面刮动时，配合滤板的左右晃动，能够使刮板在滤布上的作用力更具冲击性和连带性，对附着在滤布表面的颗粒物同时实施上下和左右方向上的作用力，更有效地剥离附着在滤布表面的颗粒物，相比现有技术中直接使用刮板进行刮拭，附着物料嵌入滤布孔洞内的部分依旧容易残留在滤布内部，而本装置有利于将附着物料嵌入滤布孔洞内的部分剥离出，相比现有技术中直接使用高压水枪对滤布进行冲洗，则需要对废水处理设备进行停机处理，还需对滤布进行烘干，不便于频繁使用，本装置在使用时，在卸料结束后即可对滤布上附着的物料进行处理，不需要频繁对滤布进行冲洗和烘干，有效提高了隔膜压滤机的运行效率和卸料效果。
3、当刮板下降时，通过设置的第一尖锐部，有利于刮板自上而下将滤布表面附着的物料刮起，通过设置的倒弯部，能够向被刮起的物料施加向下的压力，有利于被刮起的物料向下掉落，当刮板上升时，通过设置的第二尖锐部，有利于刮板自下而上将滤布表面附着的物料刮起。
4、当人们需要对其中一个滤板进行拆卸更换时，通过拉动拉杆，能够带动T形块收入安装槽的内部，继而T形块对压缩弹簧造成挤压，使压缩弹簧被压缩储存弹力，此时，人们能够将套设框从T形螺柱上取下，通过将其中一个滤板上的套设框全部取下，能够使其中一个滤板独立出来，进而能够向上取出其中一个滤板，对其中一个滤板进行拆卸更换。
（发明人：吴来贵;彭足仁;赵剑锋;张泉;徐文军;蒋国鼎;陈浩）
