公布日：2024.12.17
申请日：2024.11.13
分类号：B01D21/24(2006.01)I;B08B9/093(2006.01)I
摘要
本发明涉及除污装置的技术领域，提供了一种沉淀池污泥清理装置及清理方法，包括池底，围设于池底边缘的墙体，包括开设于池底上的涡槽，设于池底中心的底座，设于底座上的支撑柱，套设于支撑柱外壁的套管，用以驱动套管转动的驱动装置，滑动设于涡槽中的除污装置，以及用以连接套管与除污装置的第一连接杆；涡槽为以底座的轴线为圆心的涡状线结构；除污装置包括一对卡设于涡槽中的围板，用以连接一对围板的连接管，设于一对围板中的喷水管，以及设于一对围板中的吸水管；第一连接杆滑动设于连接管中。本发明的沉淀池污泥清理装置及清理方法，其能够高效且自动化对沉淀池底部的污泥进行清理。
权利要求书

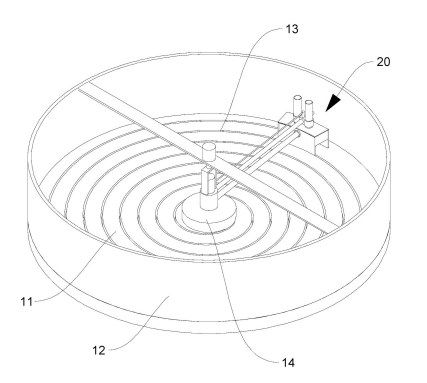

1.一种沉淀池污泥清理装置，包括池底(11)，围设于所述池底(11)边缘的墙体(12)，其特征在于：包括开设于所述池底(11)上的涡槽(13)，设于所述池底(11)中心的底座(14)，设于所述底座(14)上的支撑柱(15)，套设于所述支撑柱(15)外壁的套管(16)，用以驱动所述套管(16)转动的驱动装置，滑动设于所述涡槽(13)中的除污装置(20)，以及用以连接所述套管(16)与所述除污装置(20)的第一连接杆(17)；所述涡槽(13)为以所述底座(14)的轴线为圆心的涡状线结构；所述除污装置(20)包括一对卡设于所述涡槽(13)中的围板(21)，用以连接一对所述围板(21)的连接管(22)，设于一对所述围板(21)中的喷水管，以及设于一对所述围板(21)中的吸水管(23)；所述第一连接杆(17)滑动设于所述连接管(22)中；所述围板(21)为具有弹性的金属材质制成，一对所述围板(21)设于相邻所述涡槽(13)中；所述喷水管连接有水泵，所述吸水管(23)连接有负压机；所述喷水管和所述吸水管(23)均与所述连接管(22)侧壁连接；一对所述围板(21)的两端部均通过第一滤布(25)连接，所述第一滤布(25)为具有弹性的材质制成；所述第一滤布(25)与所述池底(11)之间具有间隙；一对所述围板(21)上端通过第二滤布(26)连接，所述第二滤布(26)为具有弹性的材质制成；所述喷水管和所述吸水管(23)均穿过所述第二滤布(26)设置。
2.根据权利要求1所述的沉淀池污泥清理装置，其特征在于：所述第一连接杆(17)正上方设有相互平行的第二连接杆(28)，所述喷水管和所述吸水管(23)通过连接块(27)固定连接；所述第二连接杆(28)一端与所述套管(16)侧壁固定连接，另一端与所述连接块(27)滑动连接。
3.根据权利要求2所述的沉淀池污泥清理装置，其特征在于：所述驱动装置包括水平架设于所述墙体(12)上端的支架板(31)，设于所述支架板(31)上的电机(32)，以及与所述电机(32)的输出轴连接的倒U形的驱动板(33)；所述驱动板(33)两端部均与所述套管(16)上端部固定连接，所述支撑柱(15)设于所述驱动板(33)中。
4.根据权利要求3所述的沉淀池污泥清理装置，其特征在于：所述连接块(27)上侧设有竖直设置的拉杆(29)，所述拉杆(29)连接有拉绳(210)；所述支撑柱(15)外壁的周长等于所述涡槽(13)的螺距；所述拉绳(210)远离所述拉杆(29)的一端缠绕于所述支撑柱(15)上。
5.根据权利要求4所述的沉淀池污泥清理装置，其特征在于：所述驱动板(33)上开设有通孔，所述拉绳(210)穿过所述通孔设置。
6.根据权利要求1所述的沉淀池污泥清理装置，其特征在于：所述支撑柱(15)外壁设有螺纹，所述套管(16)与所述支撑柱(15)螺纹连接。
7.一种基于权利要求1-6任一所述的沉淀池污泥清理装置的清理方法，其特征在于：包括如下操作步骤，（1）将除污装置(20)安装在靠近墙体(12)的涡槽(13)中；（2）人工测量池底(11)的污泥厚度，当达到需要清理的标准时，将喷水管与水泵连接，将吸水管(23)与负压机连接，并启动驱动装置，使得除污装置(20)沿着涡槽(13)围绕底座(14)做渐进式的圆周运动；（3）除污装置(20)移动到靠近底座(14)的位置并停止运行，然后人工检测池底(11)的污泥是否达到清洁标准，并判断是否需要二次清洗；（4）步骤（3）中，如果需要二次清洗，则再次启动水泵、负压机，并是驱动装置反向运行，使得除污装置(20)呈圆周运动并移动到靠近墙体(12)的位置，然后停止驱动装置，拆除水泵和负压机；（5）步骤（3）中，如果不需要二次清洗，则将除污装置(20)停在底座(14)旁，并拆除水泵和负压机。
发明内容
本发明的目的在于提供一种沉淀池污泥清理装置及清理方法，其能够高效且自动化对沉淀池底部的污泥进行清理。
本发明通过以下技术方案实现：本发明的沉淀池污泥清理装置，包括池底，围设于所述池底边缘的墙体，包括开设于所述池底上的涡槽，设于所述池底中心的底座，设于所述底座上的支撑柱，套设于所述支撑柱外壁的套管，用以驱动所述套管转动的驱动装置，滑动设于所述涡槽中的除污装置，以及用以连接所述套管与所述除污装置的第一连接杆；所述涡槽为以所述底座的轴线为圆心的涡状线结构；所述除污装置包括一对卡设于所述涡槽中的围板，用以连接一对所述围板的连接管，设于一对所述围板中的喷水管，以及设于一对所述围板中的吸水管；所述第一连接杆滑动设于所述连接管中；所述围板为具有弹性的金属材质制成，一对所述围板设于相邻所述涡槽中；所述喷水管连接有水泵，所述吸水管连接有负压机；所述喷水管和所述吸水管均与所述连接管侧壁连接。
进一步地，一对所述围板的两端部均通过第一滤布连接，所述第一滤布为具有弹性的材质制成；所述第一滤布与所述池底之间具有间隙。
进一步地，一对所述围板上端通过第二滤布连接，所述第二滤布为具有弹性的材质制成；所述喷水管和所述吸水管均穿过所述第二滤布设置。
进一步地，所述第一连接杆正上方设有相互平行的第二连接杆，所述喷水管和所述吸水管通过连接块固定连接；所述第二连接杆一端与所述套管侧壁固定连接，另一端与所述连接块滑动连接。
进一步地，所述驱动装置包括水平架设于所述墙体上端的支架板，设于所述支架板上的电机，以及与所述电机的输出轴连接的倒U形的驱动板；所述驱动板两端部均与所述套管上端部固定连接，所述支撑柱设于所述驱动板中。
进一步地，所述连接块上侧设有竖直设置的拉杆，所述拉杆连接有拉绳；所述支撑柱外壁的周长等于所述涡槽的螺距；所述拉绳远离所述拉杆的一端缠绕于所述支撑柱上。
进一步地，所述驱动板上开设有通孔，所述拉绳穿过所述通孔设置。
进一步地，所述支撑柱外壁设有螺纹，所述套管与所述支撑柱螺纹连接。
本发明还提供了基于上述的沉淀池污泥清理装置的清理方法，包括如下操作步骤，
（1）将除污装置安装在靠近墙体的涡槽中；
（2）人工测量池底的污泥厚度，当达到需要清理的标准时，将喷水管与水泵连接，将吸水管与负压机连接，并启动驱动装置，使得除污装置沿着涡槽围绕底座做渐进式的圆周运动；
（3）除污装置移动到靠近底座的位置并停止运行，然后人工检测池底的污泥是否达到清洁标准，并判断是否需要二次清洗；
（4）步骤（3）中，如果需要二次清洗，则再次启动水泵、负压机，并是驱动装置反向运行，使得除污装置呈圆周运动并移动到靠近墙体的位置，然后停止驱动装置，拆除水泵和负压机；
（5）步骤（3）中，如果不需要二次清洗，则将除污装置停在底座旁，并拆除水泵和负压机。
本发明的技术方案至少具有如下优点和有益效果：本发明的沉淀池污泥清理装置及清理方法，将除污装置中的围板卡在呈涡状线结构的涡槽中，当驱动装置通过第一连接杆推动围板做圆周运动时，由于涡槽的存在，使得围板还会做径向的移动，在移动的过程中，冲水管能够对池底的污泥进行冲刷，使其分散在水体中，吸水管可以将污水及时吸走。一对围板所围成的区域能够很好地经过池底表面几乎所有的区域，能够非常高效且彻底的对池底的污泥进行清理，并且不需要由人工进入到池底中进行操作，也不会产生遗漏。整个过程更加高效且节省人工。
（发明人：潘俊斌;汪健南;蒲正宇;王震;袁荣徽）
