公布日：2024.12.17
申请日：2024.11.18
分类号：B01D21/00(2006.01)I;B01D21/04(2006.01)I;B01D21/24(2006.01)I;B01D36/04(2006.01)I
摘要
本发明涉及沉淀池技术领域，具体的说是一种EGR水处理用沉淀池，包括斜板沉淀池本体、刮除结构、密封结构、驱动结构、安装结构、过滤结构、排水管、进水管、固定板和斜板，刮除结构的设置便于对斜板上的污泥杂质进行刮除，避免大量杂质堆积在斜板上对后期沉淀效果以及效率造成影响，刮板向上运动时驱动结构驱动刮板与固定杆相向滑动，避免刮板向上运动时将污泥刮至斜板的上方，过滤结构避免清水中漂浮的杂质会随着清水通过排水管排出，提高实用性，且通过密封结构对两个出水口进行密封，避免在拆卸过滤结构时清水流从两个出水口流出，安装结构的设置便于快速将斜板与斜板沉淀池本体之间进行固定安装，提高斜板与斜板沉淀池本体之间的安装效率。
权利要求书

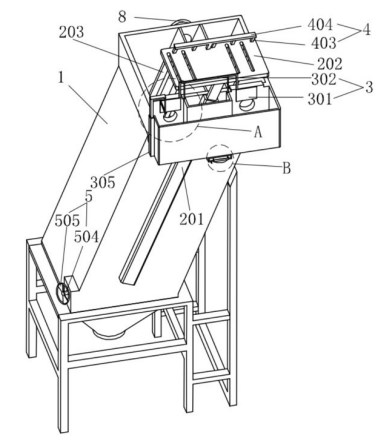

1.一种EGR水处理用沉淀池，其特征在于，包括：斜板沉淀池本体（1）；进水管（8），所述斜板沉淀池本体（1）上安装有进水管（8）；排水管（7），所述斜板沉淀池本体（1）上安装有排水管（7）；固定板（9），所述斜板沉淀池本体（1）上滑动连接有固定板（9）；斜板（10），所述固定板（9）上安装有斜板（10），所述斜板（10）与斜板沉淀池本体（1）之间可拆卸连接；刮除结构（2），所述斜板沉淀池本体（1）上设有刮除结构（2），所述刮除结构（2）包括第一液压杆（201），所述斜板沉淀池本体（1）上设有第一液压杆（201），所述第一液压杆（201）的伸缩端安装有安装板（202），所述安装板（202）上固定连接有多个固定杆（203），多个所述固定杆（203）上均滑动连接有两个刮板（204），所述刮板（204）上均转动连接有连接柱（205）；安装结构（5），所述斜板沉淀池本体（1）上设有安装结构（5）；过滤结构（6），所述斜板沉淀池本体（1）上设有过滤结构（6）；所述固定杆（203）上设有驱动刮板（204）伸缩的驱动结构（4），所述驱动结构（4）包括驱动板（402），所述固定杆（203）上滑动连接有驱动板（402），所述连接柱（205）与驱动板（402）上的驱动槽（401）之间滚动配合，两个所述驱动槽（401）呈倾斜设置，所述刮板（204）的两端均固定连接有刮杆（206），所述刮板（204）两端的两个刮杆（206）分别与斜板沉淀池本体（1）、固定板（9）之间滑动连接，左右对称设置的两个刮板（204）上的刮杆（206）错开设置；所述驱动板（402）上固定连接有第二滑杆（403），所述第二滑杆（403）与固定杆（203）之间滑动连接，所述第二滑杆（403）与安装板（202）之间滑动连接，所述第二滑杆（403）与安装杆（404）之间滑动固定连接；其中一个所述固定杆（203）上固定连接有第三液压杆（405），所述第三液压杆（405）的伸缩端与安装杆（404）之间固定连接。
2.根据权利要求1所述的一种EGR水处理用沉淀池，其特征在于：所述斜板沉淀池本体（1）上设有密封结构（3），所述密封结构（3）包括密封板（301），所述斜板沉淀池本体（1）上滑动连接有两个密封板（301），两个所述密封板（301）之间固定连接有第一滑杆（302），所述斜板沉淀池本体（1）上固定连接有导向杆（303），所述第一滑杆（302）与导向杆（303）之间滑动连接。
3.根据权利要求2所述的一种EGR水处理用沉淀池，其特征在于：左侧的所述密封板（301）上固定连接有连接杆（304），所述斜板沉淀池本体（1）上安装有第二液压杆（305），所述第二液压杆（305）的伸缩端与连接杆（304）之间固定连接。
4.根据权利要求1所述的一种EGR水处理用沉淀池，其特征在于：所述安装结构（5）包括安装柱（501），所述斜板沉淀池本体（1）上滑动连接有安装柱（501），所述安装柱（501）与固定板（9）两侧斜板（10）上的安装槽（502）之间卡合，所述安装柱（501）与滑板（503）之间固定连接，所述滑板（503）与斜板沉淀池本体（1）之间滑动连接。
5.根据权利要求4所述的一种EGR水处理用沉淀池，其特征在于：所述斜板沉淀池本体（1）上转动连接有丝杆（504），所述丝杆（504）与滑板（503）之间螺纹连接，所述丝杆（504）上固定连接有手轮（505），所述丝杆（504）两端螺纹方向相反。
6.根据权利要求1所述的一种EGR水处理用沉淀池，其特征在于：所述过滤结构（6）包括安装框（601），所述斜板沉淀池本体（1）上可拆卸连接有安装框（601），所述安装框（601）上固定连接有过滤网（602），所述斜板沉淀池本体（1）上滑动连接有卡块（603），所述卡块（603）与安装框（601）上的卡槽（604）之间卡合。
7.根据权利要求6所述的一种EGR水处理用沉淀池，其特征在于：所述卡块（603）上固定连接有拉柱（606），所述拉柱（606）与斜板沉淀池本体（1）之间固定连接，所述卡块（603）与斜板沉淀池本体（1）之间固定连接有复位弹簧（605）。
发明内容
针对现有技术中的问题，本发明提供了一种EGR水处理用沉淀池。
本发明解决其技术问题所采用的技术方案是：一种EGR水处理用沉淀池，包括：斜板沉淀池本体；进水管，所述斜板沉淀池本体上安装有进水管；排水管，所述斜板沉淀池本体上安装有排水管；固定板，所述斜板沉淀池本体上滑动连接有固定板；斜板，所述固定板上安装有斜板，所述斜板与斜板沉淀池本体之间可拆卸连接；
刮除结构，所述斜板沉淀池本体上设有刮除结构，所述刮除结构包括第一液压杆，所述斜板沉淀池本体上设有第一液压杆，所述第一液压杆的伸缩端安装有安装板，所述安装板上固定连接有多个固定杆，多个所述固定杆上均滑动连接有两个刮板，所述刮板上均转动连接有连接柱；
安装结构，所述斜板沉淀池本体上设有安装结构；
过滤结构，所述斜板沉淀池本体上设有过滤结构。
具体的，所述固定杆上设有驱动刮板伸缩的驱动结构，所述驱动结构包括驱动板，所述固定杆上滑动连接有驱动板，所述连接柱与驱动板上的驱动槽之间滚动配合，两个所述驱动槽呈倾斜设置，所述刮板的两端均固定连接有刮杆，所述刮板两端的两个刮杆分别与斜板沉淀池本体、固定板之间滑动连接，左右对称设置的两个刮板上的刮杆错开设置。
具体的，所述驱动板上固定连接有第二滑杆，所述第二滑杆与固定杆之间滑动连接，所述第二滑杆与安装板之间滑动连接，所述第二滑杆与安装杆之间滑动固定连接。
具体的，其中一个所述固定杆上固定连接有第三液压杆，所述第三液压杆的伸缩端与安装杆之间固定连接。
具体的，所述斜板沉淀池本体上设有密封结构，所述密封结构包括密封板，所述斜板沉淀池本体上滑动连接有两个密封板，两个所述密封板之间固定连接有第一滑杆，所述斜板沉淀池本体上固定连接有导向杆，所述第一滑杆与导向杆之间滑动连接。
具体的，左侧的所述密封板上固定连接有连接杆，所述斜板沉淀池本体上安装有第二液压杆，所述第二液压杆的伸缩端与连接杆之间固定连接。
具体的，所述安装结构包括安装柱，所述斜板沉淀池本体上滑动连接有安装柱，所述安装柱与固定板两侧斜板上的安装槽之间卡合，所述安装柱与滑板之间固定连接，所述滑板与斜板沉淀池本体之间滑动连接。
具体的，所述斜板沉淀池本体上转动连接有丝杆，所述丝杆与滑板之间螺纹连接，所述丝杆上固定连接有手轮，所述丝杆两端螺纹方向相反。
具体的，所述过滤结构包括安装框，所述斜板沉淀池本体上可拆卸连接有安装框，所述安装框上固定连接有过滤网，所述斜板沉淀池本体上滑动连接有卡块，所述卡块与安装框上的卡槽之间卡合。
具体的，所述卡块上固定连接有拉柱，所述拉柱与斜板沉淀池本体之间固定连接，所述卡块与斜板沉淀池本体之间固定连接有复位弹簧。
本发明的有益效果是：
（1）本发明所述的一种EGR水处理用沉淀池，斜板沉淀池本体上设有刮除结构，固定杆上设有驱动刮板伸缩的驱动结构，刮除结构的设置便于对斜板上的污泥杂质进行刮除，避免了大量杂质堆积在斜板上对后期沉淀效果以及效率造成影响，刮板向上运动时驱动结构驱动刮板与固定杆相向滑动，避免了刮板向上运动时将污泥刮至斜板的上方。
（2）本发明的一种EGR水处理用沉淀池，斜板沉淀池本体上设有过滤结构，斜板沉淀池本体上设有密封结构，过滤结构的设置避免了清水中漂浮的杂质会随着清水通过排水管排出，提高了实用性，且通过密封结构对两个出水口进行密封，避免了在拆卸过滤结构时清水流从两个出水口流出。
（3）本发明的一种EGR水处理用沉淀池，斜板沉淀池本体上设有安装结构，安装结构的设置便于快速将斜板与斜板沉淀池本体之间进行固定安装，从而提高了斜板与斜板沉淀池本体之间的安装效率。
（发明人：张春建;朱凯华;董涛）
