公布日：2024.12.17
申请日：2024.11.20
分类号：C02F7/00(2006.01)I;B01D19/04(2006.01)I;B01D36/00(2006.01)I
摘要
本发明涉及废液池曝气设备领域，尤其涉及一种生物废液池的自动化曝气机，包括有曝气管和挡液板。本发明的一种生物废液池的自动化曝气机，在曝气管上方设有挡液板和收集盘，废液从曝气管中与氧气结合喷出后，由挡液板上的第一筛网将废液中大部分的污泥拦截，仅让泡沫中含有的污泥随废液穿过第一筛网进入到挡液板上方并流向收集盘中，让小尺寸老化的污泥沉降在收集盘上，与此同时，通过第一喷淋头向流入挡液板中的泡沫内大尺寸污泥进行喷淋处理，减少大尺寸污泥沉降在收集盘上无法回流的浪费。实现克服了老化的污泥产生的泡沫消泡速度较慢，向外溢出后将污染周围环境的技术缺点。
权利要求书

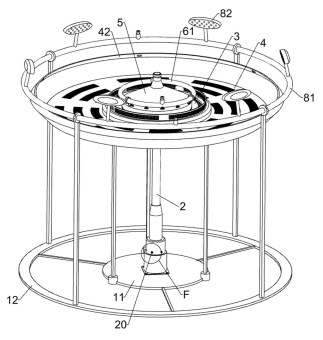

1.一种生物废液池的自动化曝气机，包括有：主固定架（11）；主固定架（11）上固接有曝气管（2）；曝气管（2）接通有若干个进液口（20）；其特征是：还包括有挡液板（3）；主固定架（11）上固接有悬空在曝气管（2）出液端（201）上方的挡液板（3）；挡液板（3）上开设有若干个第一通道结构（30）；挡液板（3）的第一通道结构（30）中固接有第一筛网（31），第一筛网（31）的网孔尺寸大于污泥的颗粒直径；挡液板（3）的底部设有限流挡圈结构（32）；挡液板（3）外侧固接有收集盘（4）；挡液板（3）与收集盘（4）均位于所安装的废液池的液面上方；收集盘（4）上开设有若干个第二通道结构（40）；收集盘（4）的第二通道结构（40）中固接有第二筛网（41），第二筛网（41）的网孔尺寸小于污泥的颗粒直径；曝气管（2）内设有若干个导流螺纹结构（21）；曝气管（2）的各个进液口（20）中分别设有若干个分切条结构（22）；挡液板（3）设为中部向下收缩的锥形斗状结构。
2.按照权利要求1所述的一种生物废液池的自动化曝气机，其特征是：挡液板（3）上固接有抽气罩（5）；抽气罩（5）开设有若干个出液孔（50）。
3.按照权利要求2所述的一种生物废液池的自动化曝气机，其特征是：抽气罩（5）上固接有第一环形管（61）；第一环形管（61）上接通有若干个第一喷淋头（62）。
4.按照权利要求1所述的一种生物废液池的自动化曝气机，其特征是：挡液板（3）上固接有挡环（7）；挡环（7）上开设有若干个第三通道结构（70）；挡环（7）的第三通道中固接有第三筛网（71），第三筛网（71）的网孔尺寸小于第一筛网（31）的网孔尺寸，且第三筛网（71）的网孔尺寸大于第二筛网（41）的网孔尺寸。
5.按照权利要求1-4任意一项所述的一种生物废液池的自动化曝气机，其特征是：主固定架（11）上固接有外固定架（12）；外固定架（12）上固接有第二环形管（81）；第二环形管（81）上接通有若干个第二喷淋头（82）。
6.按照权利要求5所述的一种生物废液池的自动化曝气机，其特征是：收集盘（4）的挡边结构顶部设有阻挡泡沫向外溢出的限高挡圈结构（42）。
7.按照权利要求6所述的一种生物废液池的自动化曝气机，其特征是：收集盘（4）的限高挡圈结构（42）中安装有若干个泡沫液位传感器（43）。
发明内容
为了克服老化的污泥产生的泡沫消泡速度较慢，向外溢出后将污染周围环境的缺点，本发明提供一种生物废液池的自动化曝气机。
本发明的一种生物废液池的自动化曝气机，包括有主固定架、曝气管、挡液板、第一筛网、收集盘和第二筛网；主固定架上固接有曝气管；曝气管接通有若干个进液口；主固定架上固接有悬空在曝气管出液端上方的挡液板；挡液板上开设有若干个第一通道结构；挡液板的第一通道结构中固接有第一筛网，第一筛网的网孔尺寸大于污泥的颗粒直径；挡液板的底部设有限流挡圈结构；挡液板外侧固接有收集盘；挡液板与收集盘均位于所安装的废液池的液面上方；收集盘上开设有若干个第二通道结构；收集盘的第二通道结构中固接有第二筛网，第二筛网的网孔尺寸小于污泥的颗粒直径。
进一步的是，曝气管内设有若干个导流螺纹结构。
进一步的是，曝气管的各个进液口中分别设有若干个分切条结构。
进一步的是，挡液板设为中部向下收缩的锥形斗状结构。
进一步的是，挡液板上固接有抽气罩；抽气罩开设有若干个出液孔。
进一步的是，抽气罩上固接有第一环形管；第一环形管上接通有若干个第一喷淋头。
进一步的是，挡液板上固接有挡环；挡环上开设有若干个第三通道结构；挡环的第三通道中固接有第三筛网，第三筛网的网孔尺寸小于第一筛网的网孔尺寸，且第三筛网的网孔尺寸大于第二筛网的网孔尺寸。
进一步的是，主固定架上固接有外固定架；外固定架上固接有第二环形管；第二环形管上接通有若干个第二喷淋头。
进一步的是，收集盘的挡边结构顶部设有阻挡泡沫向外溢出的限高挡圈结构。
进一步的是，收集盘的限高挡圈结构中安装有若干个泡沫液位传感器。
本发明的一种生物废液池的自动化曝气机，在曝气管上方设有挡液板和收集盘，废液从曝气管中与氧气结合喷出后，由挡液板上的第一筛网将废液中大部分的污泥拦截，仅让泡沫中含有的污泥随废液穿过第一筛网进入到挡液板上方并流向收集盘中，让小尺寸老化的污泥沉降在收集盘上，与此同时，通过第一喷淋头向流入挡液板中的泡沫内大尺寸污泥进行喷淋处理，减少大尺寸污泥沉降在收集盘上无法回流的浪费；使用本发明的一种生物废液池的自动化曝气机，克服了老化的污泥产生的泡沫消泡速度较慢，向外溢出后将污染周围环境的技术缺点。
（发明人：冯志华;董小庆;史浪;李波;强盟）
