公布日：2024.12.1
申请日：2024.06.03
分类号：C02F11/00(2006.01)I;C02F11/13(2019.01)I;B02C2/10(2006.01)I;C02F103/28(2006.01)N
摘要
本发明涉及废料回收技术领域，具体为一种造纸用环保污泥处理设备及其处理方法，包括底板，所述底板的顶部固定连接有支撑板；粉碎组件，所述粉碎组件包括箱体，所述箱体的外壁固定套接有壳体，所述箱体其中两个相对的内壁分别固定连接有若干椎体，所述箱体的底部内壁上连接有滚珠。该造纸用环保污泥处理设备及其处理方法，大块的物料可通过导向杆将滚珠在箱体转动时将物料携带至顶部并在重力作用下下落将硬实或大块的物料击碎，从而提高粉碎效果通过通入加热气体使得漂浮和粉碎的物料被快速地干燥并通过吹动将粉末吹入至上收集箱中，从而让物料最后呈干燥的粉末状，使得物料便于储存和运输，方便在后续加工中可让物料与肥料进行充分的混合。
权利要求书

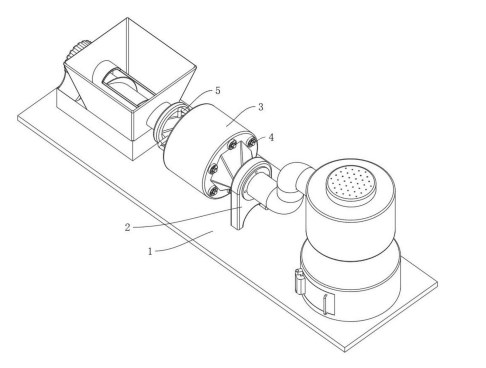

1.一种造纸用环保污泥处理设备，其特征在于，包括底板(1)，所述底板(1)的顶部固定连接有支撑板(2)；粉碎组件(3)，所述粉碎组件(3)包括箱体(304)，所述箱体(304)的外壁固定套接有壳体(303)，所述箱体(304)其中两个相对的内壁分别固定连接有若干椎体(305)，所述箱体(304)的底部内壁上连接有滚珠(306)，所述箱体(304)其中两个相对的内壁上分别固定连接有斜槽(307)，所述箱体(304)剩余两个相对的内壁上分别固定连接有若干导向杆(309)，所述箱体(304)相背的两侧分别固定连接有螺旋罩(302)；干燥组件(4)，所述干燥组件(4)包括加热电丝(405)，所述加热电丝(405)套接在箱体(304)的外壁，所述壳体(303)的一侧固定连通有若干固定环(401)，每个所述固定环(401)的内壁固定连接有十字杆(402)，所述壳体(303)的另一侧固定连通有导气管(406)；传动组件(5)，所述传动组件(5)包括绞龙杆(501)，所述绞龙杆(501)的内壁固定连接有挡片(503)，所述绞龙杆(501)的侧表面固定连接有绞龙叶片(502)。
2.根据权利要求1所述的一种造纸用环保污泥处理设备，其特征在于：所述支撑板(2)的内部活动套接有密封环(301)，两个所述密封环(301)分别固定连接在两个螺旋罩(302)相背的一侧，两个所述斜槽(307)呈弧形的一面上分别固定连接有若干三角条(308)，其中一个所述斜槽(307)的位置靠近绞龙杆(501)且呈倾斜状态，另一个所述斜槽(307)的位置远离绞龙杆(501)且呈倾斜状态。
3.根据权利要求1所述的一种造纸用环保污泥处理设备，其特征在于：每个所述固定环(401)以固定环(401)的圆心呈环形阵列分布，所述十字杆(402)远离第二电机(403)的一侧固定连接有第二电机(403)且第二电机(403)的输出轴端贯穿十字杆(402)活动连接，所述第二电机(403)的输出轴端上固定套接有扇叶(404)，所述导气管(406)的另一端与绞龙杆(501)固定连通，所述绞龙杆(501)的侧表面固定连接有若干支撑杆(504)，所述支撑杆(504)的另一端固定连接在另一个螺旋罩(302)的内壁，所述绞龙叶片(502)的外沿活动套接有绞龙管(505)，所述绞龙管(505)的一端固定连接有密封套(506)且另一个密封环(301)活动套接在密封套(506)内。
4.根据权利要求3所述的一种造纸用环保污泥处理设备，其特征在于：所述底板(1)的顶部一侧固定连接有固定座(9)，所述固定座(9)的顶部固定连接有投料箱(6)，所述绞龙管(505)的另一端贯穿投料箱(6)并于投料箱(6)的一侧内壁固定连接。
5.根据权利要求4所述的一种造纸用环保污泥处理设备，其特征在于：所述固定座(9)的顶部固定连接有第一电机(8)，所述第一电机(8)的输出轴端贯穿至投料箱(6)的内部并与绞龙杆(501)的另一端固定连接，所述绞龙管(505)的侧表面开设有下料口(7)。
6.根据权利要求1所述的一种造纸用环保污泥处理设备，其特征在于：所述支撑板(2)的一侧通过螺栓固定连接有法兰盘(10)，所述法兰盘(10)的另一侧固定连接有连通管(11)，所述连通管(11)的另一端固定连通有上收集箱(12)。
7.根据权利要求6所述的一种造纸用环保污泥处理设备，其特征在于：所述上收集箱(12)的底部固定连通有连接管(13)，所述连接管(13)的底部固定连通有下收集箱(14)且下收集箱(14)的底部固定连接在底板(1)的顶部，所述上收集箱(12)的顶部卡接有排气罩(16)，所述排气罩(16)的内壁套接有滤芯(15)。
8.根据权利要求1所述的一种造纸用环保污泥处理设备，其特征在于：所述导气管(406)以壳体(303)的圆心呈环形阵列分布，所述导向杆(309)呈弧形，所述箱体(304)的横截面呈六棱形，两个所述螺旋罩(302)的螺旋方向相反。
9.根据权利要求1-8任意一项所述的一种造纸用环保污泥处理设备的处理方法，其特征在于，包括步骤如下：S1：在使用前通过箱盖将投料箱(6)顶部封堵，再通过外置控制器使得电连接的加热电丝(405)进行预热；S2：待预热完成后，将物料投入至投料箱(6)中，通过外置控制器启动第一电机(8)和第二电机(403)，使得第一电机(8)的输出端转动并带动绞龙杆(501)和绞龙叶片(502)进行转动，使得物料通过绞龙叶片(502)从投料箱(6)中输送至箱体(304)中，在绞龙杆(501)进行转动同时通过固接的支撑杆(504)使得壳体(303)和箱体(304)一并进行转动，在箱体(304)进行转动时，物料与箱体(304)中的若干滚珠(306)进行混合，而滚珠(306)为金属材质，质量较重，当斜槽(307)转动至底部的位置并逐渐向上移动时，斜槽(307)会连同滚珠(306)和小块的物料一并从底部向上移动，随着斜槽(307)的向上移动滚珠(306)，由于斜槽(307)呈倾斜状，且在重力作用下使得滚珠(306)沿着斜槽(307)进行滚动，使得滚珠(306)通过其表面的环条和斜槽(307)上的三角条(308)碾压小块的物料，且在滚珠(306)的滚动过程中有概率使环条和三角条(308)进行啮合，使得位于两个三角条(308)之间的夹缝中小颗粒物料被滚珠(306)表面的环条碾压到，使得这些小颗粒被粉碎；S3：随着箱体(304)的继续转动，椎体(305)转动至底部后，使得物料和滚珠(306)受到椎体(305)的推挤进行不断的接触和挤压，使得物料与滚珠(306)表面的环条不断接触，使得大块物料进行粉碎，随着继续转动，部分滚珠(306)与导向杆(309)接触，并通过弧形的导向杆(309)将位于底部的部分滚珠(306)带起，使得导向杆(309)转动至顶部时滚珠(306)不再受到导向杆(309)的约束并在重力作用下向下掉落，而此时箱体(304)另一个带有椎体(305)的内壁正好位于底部，使得滚珠(306)掉落在较大的物料上，由于较大的物料通过椎体(305)的斜面在转动时逐渐地向上移动，使得部分较大的物料不与箱体(304)的内壁直接接触，使得滚珠(306)在掉落后因物料受力不均可将大块的物料击碎，随着物料被粉碎，通过加热电丝(405)对箱体(304)进行加热，使得被粉碎的物料被快速地干燥S4：通过第二电机(403)所驱动的扇叶(404)将外部的气体输送至壳体(303)和箱体(304)所形成的腔体中并被加热，通过导气管(406)将加热的气体输送至绞龙杆(501)的中，而挡片(503)将绞龙杆(501)一端封堵，使得加热的气体从绞龙杆(501)另一端排出并进入箱体(304)内，而绞龙叶片(502)与绞龙管(505)之间填有物料，使得气体从箱体(304)中排入至连通管(11)和上收集箱(12)中，在加热气体通入箱体(304)中后可使箱体(304)在翻转时，使被粉碎的物料和加热气体充分地混合，进一步地进行干燥同时可将被粉碎干燥成粉末的物料通过连通管(11)吹入至上收集箱(12)中，多余气体通过滤芯(15)和排气罩(16)上的空隙排出，而物料通过堆积沉降掉落至排气罩(16)中。
发明内容
本发明的目的在于提供一种造纸用环保污泥处理设备及其处理方法，以解决上述背景技术中提出的由于含水量较高并易腐败，在后续的储存和运输中较为不便，且结块的污泥物料在进行复合肥料加工时不易与其他肥料添加剂进行充分混合的问题。为实现上述目的，本发明提供如下技术方案：一种造纸用环保污泥处理设备及其处理方法，包括底板，所述底板的顶部固定连接有支撑板；
粉碎组件，所述粉碎组件包括箱体，所述箱体的外壁固定套接有壳体，所述箱体其中两个相对的内壁分别固定连接有若干椎体，所述箱体的底部内壁上连接有滚珠，所述箱体其中两个相对的内壁上分别固定连接有斜槽，所述箱体剩余两个相对的内壁上分别固定连接有若干导向杆，所述箱体相背的两侧分别固定连接有螺旋罩；
干燥组件，所述干燥组件包括加热电丝，所述加热电丝套接在箱体的外壁，所述壳体的一侧固定连通有若干固定环，每个所述固定环的内壁固定连接有十字杆，所述壳体的另一侧固定连通有导气管；
传动组件，所述传动组件包括绞龙杆，所述绞龙杆的内壁固定连接有挡片，所述绞龙杆的侧表面固定连接有绞龙叶片。
进一步优选的，所述支撑板的内部活动套接有密封环，两个所述密封环分别固定连接在两个螺旋罩相背的一侧，两个所述斜槽呈弧形的一面上分别固定连接有若干三角条，其中一个所述斜槽的位置靠近绞龙杆且呈倾斜状态，另一个所述斜槽的位置远离绞龙杆且呈倾斜状态，通过两个斜槽使得物料在箱体中翻滚，并将位于底部的物料翻动至上方，使得物料受热更加均匀有利于提高干燥的效率。
进一步优选的，每个所述固定环以固定环的圆心呈环形阵列分布，所述十字杆远离第二电机的一侧固定连接有第二电机且第二电机的输出轴端贯穿十字杆活动连接，所述第二电机的输出轴端上固定套接有扇叶，所述导气管的另一端与绞龙杆固定连通，所述绞龙杆的侧表面固定连接有若干支撑杆，所述支撑杆的另一端固定连接在另一个螺旋罩的内壁，所述绞龙叶片的外沿活动套接有绞龙管，所述绞龙管的一端固定连接有密封套且另一个密封环活动套接在密封套内。
进一步优选的，所述底板的顶部一侧固定连接有固定座，所述固定座的顶部固定连接有投料箱，所述绞龙管的另一端贯穿投料箱并于投料箱的一侧内壁固定连接。
进一步优选的，所述固定座的顶部固定连接有第一电机，所述第一电机的输出轴端贯穿至投料箱的内部并与绞龙杆的另一端固定连接，所述绞龙管的侧表面开设有下料口。
进一步优选的，所述支撑板的一侧通过螺栓固定连接有法兰盘，所述法兰盘的另一侧固定连接有连通管，所述连通管的另一端固定连通有上收集箱。
进一步优选的，所述上收集箱的底部固定连通有连接管，所述连接管的底部固定连通有下收集箱且下收集箱的底部固定连接在底板的顶部，所述上收集箱的顶部卡接有排气罩，所述排气罩的内壁套接有滤芯。
进一步优选的，所述导气管以壳体的圆心呈环形阵列分布，所述导向杆呈弧形，所述箱体的横截面呈六棱形，两个所述螺旋罩的螺旋方向相反。
一种造纸用环保污泥处理设备及其处理方法，包括步骤如下：
S1：在使用前通过箱盖将投料箱顶部封堵，再通过外置控制器使得电连接的加热电丝进行预热；
S2：待预热完成后，将物料投入至投料箱中，通过外置控制器启动第一电机和第二电机，使得第一电机的输出端转动并带动绞龙杆和绞龙叶片进行转动，使得物料通过绞龙叶片从投料箱中输送至箱体中，在绞龙杆进行转动同时通过固接的支撑杆使得壳体和箱体一并进行转动，在箱体进行转动时，物料与箱体中的若干滚珠进行混合，而滚珠为金属材质，质量较重，当斜槽转动至底部的位置并逐渐向上移动时，斜槽会连同滚珠和小块的物料一并从底部向上移动，随着斜槽的向上移动滚珠，由于斜槽呈倾斜状，且在重力作用下使得滚珠沿着斜槽进行滚动，使得滚珠通过其表面的环条和斜槽上的三角条碾压小块的物料，且在滚珠的滚动过程中有概率使环条和三角条进行啮合，使得位于两个三角条之间的夹缝中小颗粒物料被滚珠表面的环条碾压到，使得这些小颗粒被粉碎；
S3：随着箱体的继续转动，椎体转动至底部后，使得物料和滚珠受到椎体的推挤进行不断的接触和挤压，使得物料与滚珠表面的环条不断接触，使得大块物料进行粉碎，随着继续转动，部分滚珠与导向杆接触，并通过弧形的导向杆将位于底部的部分滚珠带起，使得导向杆转动至顶部时滚珠不再受到导向杆的约束并在重力作用下向下掉落，而此时箱体另一个带有椎体的内壁正好位于底部，使得滚珠掉落在较大的物料上，由于较大的物料通过椎体的斜面在转动时逐渐地向上移动，使得部分较大的物料不与箱体的内壁直接接触，使得滚珠在掉落后因物料受力不均可将大块的物料击碎，随着物料被粉碎，通过加热电丝对箱体进行加热，使得被粉碎的物料被快速地干燥
S4：通过第二电机所驱动的扇叶将外部的气体输送至壳体和箱体所形成的腔体中并被加热，通过导气管将加热的气体输送至绞龙杆的中，而挡片将绞龙杆一端封堵，使得加热的气体从绞龙杆另一端排出并进入箱体内，而绞龙叶片与绞龙管之间填有物料，使得气体从箱体中排入至连通管和上收集箱中，在加热气体通入箱体中后可使箱体在翻转时，使被粉碎的物料和加热气体充分地混合，进一步地进行干燥同时可将被粉碎干燥成粉末的物料通过连通管吹入至上收集箱中，多余气体通过滤芯和排气罩上的空隙排出，而物料通过堆积沉降掉落至排气罩中。
与现有技术相比，本发明的有益效果：
本发明中，通过滚珠在带有三角条的斜槽上滚动，使得体积较小的物料被滚珠碾压粉碎，且通过若干个滚珠在箱体中进行滚动使得滚珠不断地与物料摩擦，进行块状物料的粉碎，并通过加热电丝的加热使得物料随箱体翻滚时进行有效的干燥，大块的物料可通过导向杆将滚珠在箱体转动时将物料携带至顶部并在重力作用下下落将硬实或大块的物料击碎，从而提高粉碎效果通过通入加热气体使得漂浮和粉碎的物料被快速地干燥并通过吹动将粉末吹入至上收集箱中，从而让物料最后呈干燥的粉末状，使得物料便于储存和运输，方便在后续加工中可让物料与肥料进行充分的混合。
本发明中，通过扇叶将外部空气输送至上收集箱中时，加热气体在预热阶段对箱体和上收集箱内壁进行加热，使得内壁干燥，确保在使用时水蒸气不会凝结在内壁上，并通过加热气体携带着箱体中的粉末使得粉末被充分干燥的同时将细化的粉末和块状物分离，使得粉末被输送至上收集箱中，而块状物应自身重量无法被风力携带而滞留在箱体中，且通过两个螺旋方向相反的螺旋罩使得箱体在转动时物料不会溢出，始终保持物料位于箱体内，且通过若干个滚珠在箱体内壁中滚动，从而使得物料不会附着在箱体内壁上，有利于热量的利用和传导，使得物料在翻滚时受热均匀。
（发明人：李修修;李志国;黄曼曼;马保中;姜志敏）
